Q：軸承座修復是甚麼？為何汽車上沒有聽過這類引擎加工？

A：大型重機以及汽車，均為瓦座，而速可達輕型機車設計較為簡單，以培林軸承運轉，放置培林之孔洞為軸承座，若擴大會使引擎所有零件之壽命同步降低。

不少機車車友在進行引擎大翻新或升級曲軸後，常遇到一個令人頭痛的狀況：明明換上了全新曲軸與高檔滾珠軸承（培林），上路後低轉速卻依然伴隨著低沉的「轟轟轟」共鳴聲，甚至在高轉速時傳來明顯的麻震感。

這背後最容易被忽略的隱形元凶，往往不是零件本身不良，而是機械工程中極度致命的「曲軸軸承座（培林座）擴孔鬆動」。

一、 汽車引擎的「波司（軸承瓦）」間隙哲學

汽車多缸引擎曲軸採用仰賴流體動力潤滑的滑動軸承瓦（波司），透過精密的微米級油隙確保曲軸平順運轉，避免乾摩擦或油壓流失。

在深入探討單缸機車的應力問題前，我們先來看看汽車多缸引擎是如何精準固定曲軸的。

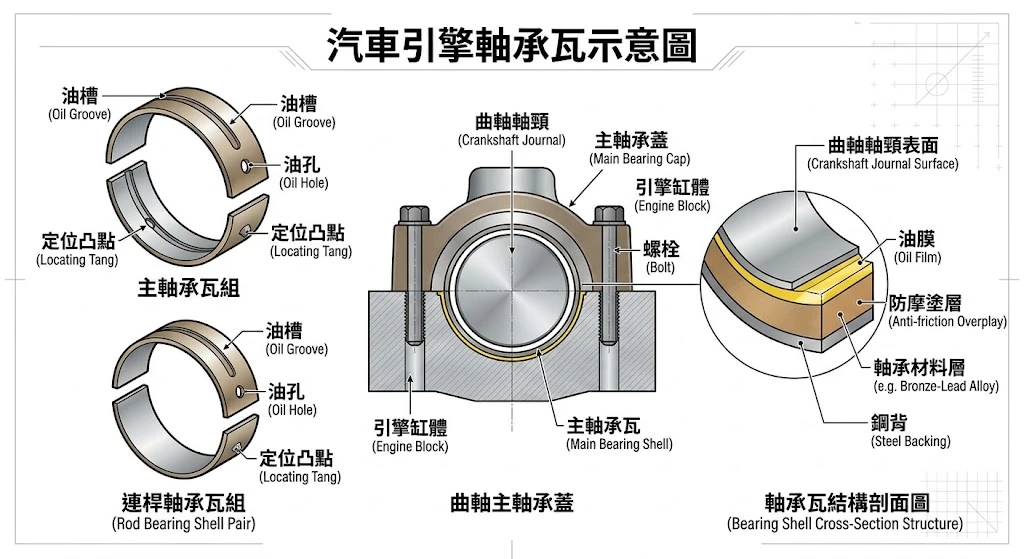

汽車引擎曲軸通常採用「滑動軸承（Sliding Bearing）」，業界俗稱為「波司」或「瓦片」。軸承瓦與曲軸頸之間的配合要求極度精密，絕非「鎖得越緊越好」，其物理運作完全仰賴流體動力潤滑（Hydrodynamic Lubrication）：

• 過緊的機械風險：間隙過小會使高壓潤滑機油無法順利進入並建立足夠厚度的油膜。在缺乏油膜支撐的情況下，會造成金屬直接乾摩擦，瞬間刮傷甚至產生高溫熔接效應而「抱死（燒瓦）」。
• 過鬆的機械風險：間隙過大會導致油壓流失建立不良，曲軸在高速運轉時產生敲擊異音與劇烈的徑向晃動，加速金屬疲勞。

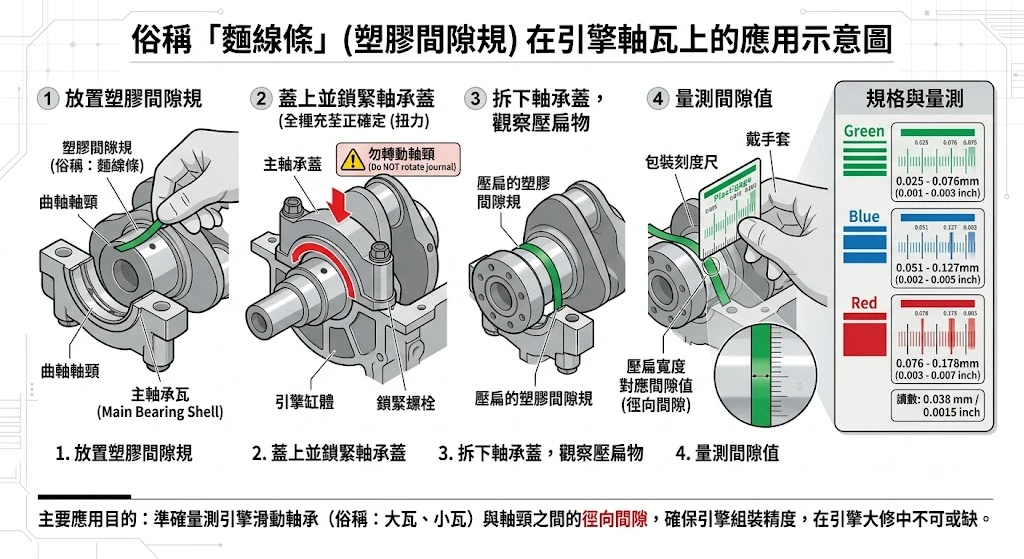

• 塑膠間隙規（麵線條）測量：原廠通常會提供多種不同厚度規格（微米級公差）的波司瓦片。專業技師在組裝時，會使用俗稱「麵線條」的間隙測量規（Plastigauge），在按照標準扭力磅數鎖緊後拆開，藉由壓扁的寬度精準量測每個汽缸各自的公差，挑選不同厚度的瓦片來達成完全一致的完美油隙，確保曲軸運轉平順安靜。

二、 單缸速克達的固定方式：滾珠軸承與培林座的物理挑戰

單缸速克達多採滾珠軸承搭配鋁合金曲軸箱固定曲軸，長期承受單向往復爆發衝擊力，極易因金屬疲勞極限下降而產生擴孔鬆動。

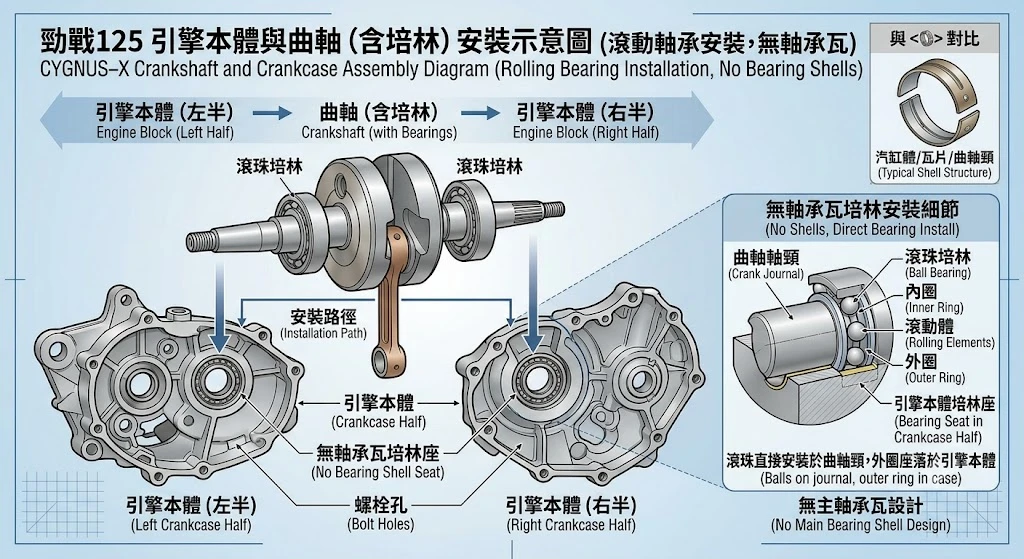

不同於汽車被油膜包覆的滑動軸承瓦，一般的單缸速克達受限於空間與成本，多採用「滾珠軸承（培林）＋ 鋼套 / 鋁合金本體（Case）」的組合來固定曲軸。

然而，單缸引擎長年承受單向往復的巨大爆發衝擊力（Combustion Force）與活塞不平衡慣性力。當引擎運轉數萬公里，或經歷過高轉速、高負載（如改裝大排氣量）後，鋁合金曲軸箱（Crankcase）上的培林座極容易因金屬疲勞極限（Fatigue Limit）下降與微幅震動的應力集中，而產生「擴孔鬆動」。

• 最直觀的物理判斷方式：拆卸引擎曲軸箱時，若曲軸連同培林可以「毫無阻力、極為輕易地從引擎 Case 本體上滑出或取下（甚至徒手就能拉出）」，這就代表鋁合金軸承座已經嚴重擴孔，完全失去了應有的過盈緊配度（Interference Fit）。

三、 培林座擴孔不處理的毀滅性後果

培林座擴孔若未修復直接組裝，將導致曲軸運轉產生徑向位移，引發低沉共鳴異音與劇烈麻震，並大幅縮短新零件疲勞壽命。

如果在拆卸時發現曲軸極度鬆動，卻貪圖省事直接把新曲軸與新軸承硬裝回去，往往會引發以下嚴重的動力學問題：

• 低沉共振異音與高頻麻震：曲軸外圈的培林在擴孔的座子內，會因燃燒爆發的推力產生微幅的徑向位移（Radial Displacement）。這會使運轉時發出持續性的低頻「轟轟轟」共鳴雜音，且因幾何中心偏離，整台車的高轉速麻震感會非常劇烈。
• 縮短新零件的疲勞壽命：即使組裝當下暫時沒有被機油聲音掩蓋，由於受力點不均勻且缺乏剛性支撐，新曲軸的配重平衡會被破壞，新培林的耐用壽命也會遠低於原廠新車標準，很快就會再次損壞。

四、 二十年實務工法：搪缸廠軸承座「車大打新鋼套」修復

為免除更換昂貴原廠引擎本體與重新打刻引擎號碼之繁瑣流程，實務上最成熟的工程做法是將曲軸箱軸承座擴大車削並冷壓植入新鋼套。

面對培林座擴孔，最完美的理想方式是更換全新引擎本體（Case）。但在台灣法規與實務維修面上，這並不符合經濟效益：

• 更換新 Case 的痛點：原廠全新 Case 價格昂貴，且有引擎號碼的那一側需要切除號碼鐵片、送回原廠重新打刻印，並等待冗長的原廠行政流程，耗費大量時間與車主預算。

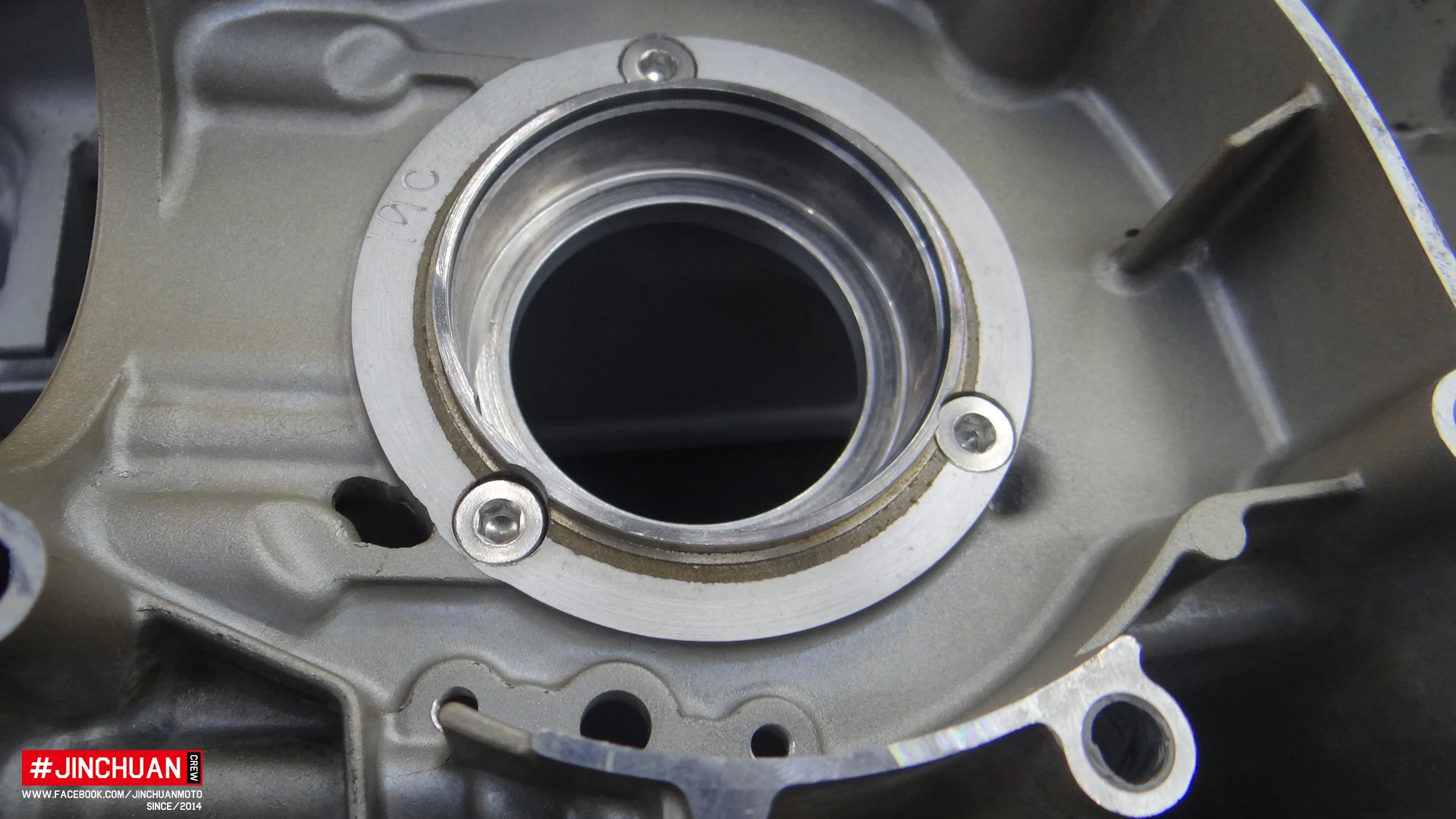

• 專業軸承座修復工法：實務上最成熟、高 CP 值的工程做法，是將引擎本體送交專業搪缸廠進行「軸承座擴大車削，並冷壓植入新鋼套」。透過精密 CNC 車床重新建立標準的幾何公差與真圓度，使曲軸箱重回如新車般的緊配狀態。

五、 專業調校的關鍵細節：熱膨脹與緊配度拿捏

打鋼套時必須精算異材質熱膨脹係數差異。若內徑抓得太過緊繃，工作高溫下將導致培林外圈受過度擠壓而吃掉高轉速馬力並加速崩潰。

進行軸承座打鋼套加工修復時，幾何公差的掌握極為關鍵，這牽涉到材料科學的熱力學變化：

• 切忌加工過緊（熱膨脹係數考量）：鋁合金曲軸箱與植入的鋼套、以及內部的滾珠軸承，三者的熱膨脹係數（Coefficient of Thermal Expansion, α）完全不同。依據物理公式 ΔL = α · L_0 · ΔT，如果鋼套內徑抓得太緊，當引擎運轉達到工作高溫（ΔT 劇增）時，金屬不對稱熱膨脹會導致培林外圈受到過度的徑向擠壓。這不僅會大幅增加引擎內部運轉的摩擦阻力、造成高轉速馬力明顯被吃掉（輸出下墜），更會導致滾珠遊隙（Clearance）消失，加速培林過熱崩潰損壞。

組裝引擎的核心在於「底氣（曲軸）」的運轉順暢度。在進行曲軸拆修時，務必同步使用量具檢視培林座緊度並做好修復加工；唯有建立正確的機械公差，才能真正發揮改裝引擎的強大實力，兼顧平順、大馬力與長久耐用度。

【學術與工程參考文獻】

為了提供車友最正確的科學改裝觀念，本文之軸承座緊配公差、流體動力潤滑、金屬疲勞極限與熱膨脹係數分析，均對標以下國際權威機械工程與內燃機文獻：

• 機械設計與滾珠軸承公差： 參照 Richard G. Budynas 著 Shigley's Mechanical Engineering Design。該書詳細論述了滾珠軸承（Rolling Element Bearings）之過盈配合（Interference Fit）、疲勞極限（Fatigue Limit）及軸承座剛度對徑向載荷支撐之決定性影響。出處：McGraw-Hill 高等教育。
• 流體動力潤滑與滑動軸承： 參照 John B. Heywood 著 Internal Combustion Engine Fundamentals。書中針對多缸引擎滑動軸承（波司/軸承瓦）之流體動力潤滑（Hydrodynamic Lubrication）、油膜厚度與間隙測量規範進行了深度解析。出處：McGraw-Hill 高等教育。
• 工程摩擦學與軸承失效分析： 參照 Gwidon Stachowiak 著 Engineering Tribology。依據摩擦學原理，闡述了微幅振動（Fretting Corrosion）與應力集中對鋁合金軸承座擴孔鬆動之破壞機制。出處：Elsevier 科研出版。
• 材料科學與熱膨脹係數： 參照 William D. Callister 著 Materials Science and Engineering: An Introduction。依據金屬線性熱膨脹公式（ΔL = α · L_0 · ΔT），科學驗證了異材質（鋁合金本體與鋼套）在高溫環境下配合公差拿捏之重要性。出處：Wiley 學術出版。

💡 曲軸軸承座與引擎加工常見問題 (FAQ)
