Q：輕珠軟彈簧，重珠硬彈簧是搭配守則嗎？

A：在不會掉轉、皮帶不會打滑的狀況下，輕珠軟彈簧的配置對耐用性較加，重珠硬彈簧的配置對耐用性較差，但首先必須考量的是開閉盤溝槽以及普利盤溝槽的選擇為優先。

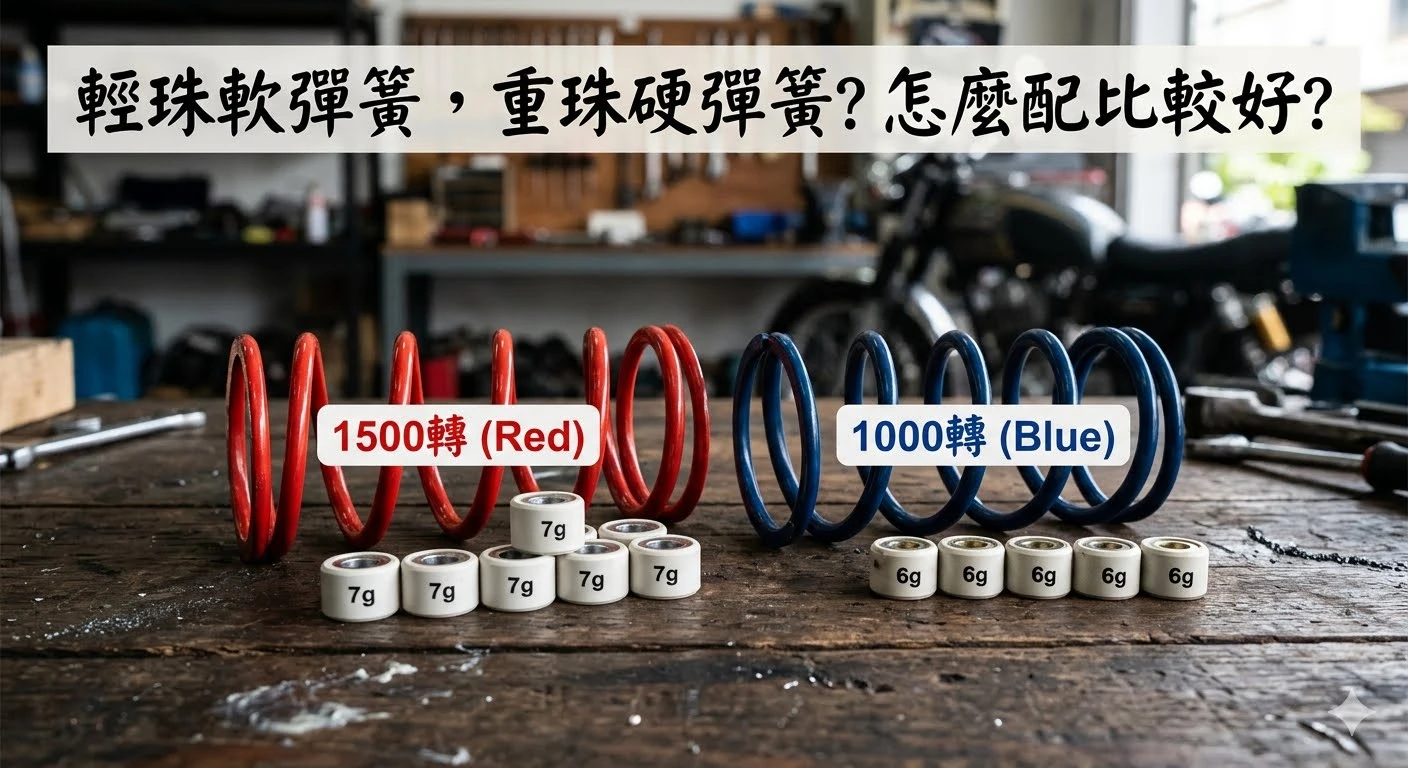

車友圈常流傳一句傳動調校口訣：「重珠配硬彈簧，輕珠配軟彈簧」。從純粹的抗衡物理邏輯來看，這句口訣本身是正確的。但若將其奉為圭臬，卻忽略了 CVT（無段變速系統）是由多重變數組成的複雜幾何系統。

如果只執著於「珠重」與「彈簧硬度」的二元對立，往往會陷入轉速卡關或掉轉的泥沼（例如坊間俗稱的「普利盤配重失誤」、「碗公打滑」或「開閉盤吃溝」等問題，其根源皆在此）。在配置傳動時，一切的物理起點應該是從「普利盤 R 角幾何」與「開閉盤溝槽扭矩」的硬體特性出發，最後才是挑選合適的大彈簧與珠重來達成動態平衡。

以下將透過工程數據與動力學公式，深度解析傳動變速的三大核心要素：

一、普利盤的溝槽設計（R 角與動態推力）

普利盤 R 角曲線主導 100% 變速推力，大 R 角線性攀升，小 R 角則在轉折點引發 2 倍以上的指數型爆發力。

在探討此環節時，我們需先將普利盤盤面角度與起始檔位視為控制變因（關於檔位與盤面角度之幾何差異，可參考本站 CVT 變速專文解析）。

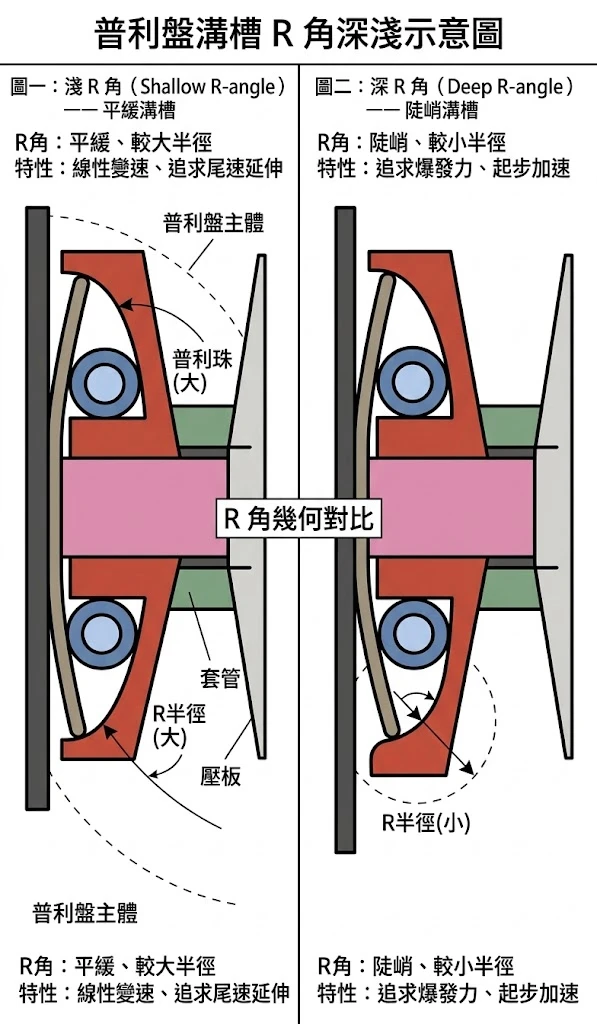

普利盤的滾珠溝槽並非單純的線性斜坡，而是一條具有特定半徑（R 角）的圓弧幾何曲線。當普利珠受引擎曲軸旋轉的離心力向外滾動時，接觸面的切線角度會持續改變，進而產生動態變化的軸向推力。

📌 普利盤 R 角動態推力方程式

要計算普利盤往前擠壓皮帶的軸向推力，必須引入引擎角速度與三角函數。其通用物理公式可表示為：

F = [ m × ω² × r ] × [ (r - r0) / √( R² - (r - r0)² ) ] - f

• F：軸向推力。
• m：普利珠總質量。
• ω：引擎角速度（與 RPM 成正比）。
• r：當前旋轉半徑（皮帶越往外圈，r 越大）。
• r0：起始旋轉半徑。
• R：溝槽 R 角半徑。
• f：系統摩擦阻力。

從力學公式可推導出，普利盤 R 角的深淺，直接決定了車輛的變速反應：

此表格對比了普利盤大R角與小R角設計的作動特性，證明平緩溝槽需搭配較硬大彈簧以防掉轉，而轉折溝槽則適配較軟彈簧。

二、開閉盤（從動皮帶輪）溝槽的斜率與曲率

扭力凸輪斜溝槽將引擎 100% 旋轉扭矩轉換為軸向夾緊力，45 度橫溝延後升檔，55 度直溝則提早變速。

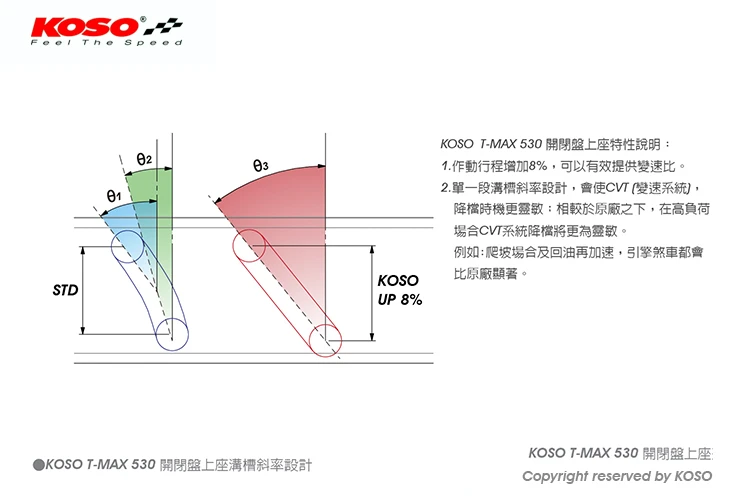

無論原廠或是改裝，開閉盤溝槽分為「曲溝」與「直溝」設計。市售改裝六溝開閉盤，因導銷有三支，所以通常提供兩種溝槽軌跡可選，常見為「直溝＋直溝（較直＋較斜）」或「直溝＋曲溝」兩種配置。原廠開閉盤與改裝開閉盤的最大差異，除了溝槽角度不同外，改裝開閉盤通常會延長溝槽行程以增加盤面開度，讓皮帶能跑到盤面更深／更高的極限位置，等同於為引擎擴展超比檔位（Overdrive）範圍。

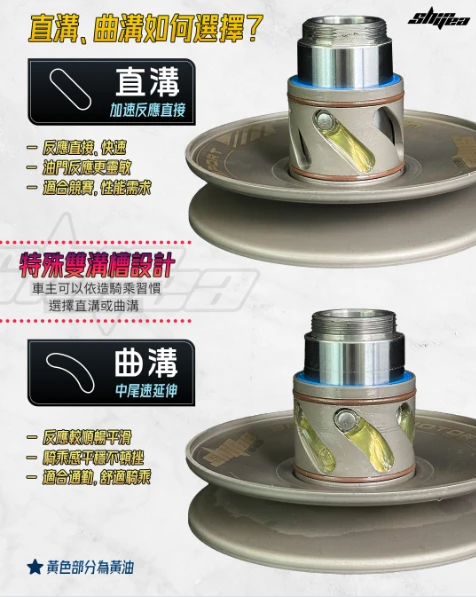

下圖為具備直溝與曲溝雙重設計之六溝開閉盤：

在選定普利盤後，開閉盤的溝槽設計是決定「進退檔節奏」的第二大物理變數。原廠開閉盤多採用曲溝設計，特性是油門全開時低檔位進檔慢、拉轉快（加速佳）；但進入中高速後曲率急劇改變，進檔瞬間加快以降低皮帶阻力，進而產生「掉轉」現象來兼顧環保法規與省油。

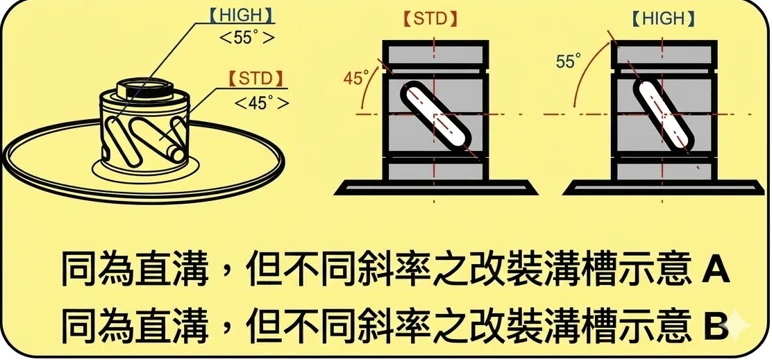

若追求動力隨傳隨到的性能最大化，工程調校上通常會改裝直溝開閉盤，以確保轉速穩定維持在最大馬力輸出帶。常見的雙直溝設計開閉盤如下圖所示，溝槽斜率不同，會呈現完全相異的動態物理反應：

📌 扭力凸輪效應（Torque Cam Effect）與動態反力

開閉盤的溝槽在機械工程學上正式名稱為扭力凸輪（Torque Cam）。它是 CVT 傳動系統中最關鍵的動態感測機構——開閉盤不只是一組被動由彈簧夾緊的滑輪，它更是能夠即時「感測引擎輸出扭矩大小」並給予機械回饋的裝置。

打破迷思：開閉盤與大彈簧對皮帶的反作用力絕非固定值！

許多人誤以為傳動在巡航與全力加速時，大彈簧與開閉盤的總抗力是恆定的，這是完全錯誤的物理認知。開閉盤對普利盤的反作用力，會隨著引擎瞬間輸出的扭力大小動態改變。節流閥開度小時，反作用力極低，變速系統順暢進檔；大灌油門時，系統會瞬間產生龐大的軸向夾緊反力，強力延後進檔並死咬皮帶。

可以將開閉盤的「斜溝槽與導銷」想像成轉動螺絲的螺紋：微含油門時，旋轉力極小，往前推擠的推力微弱；當大油門全力扭轉時，強大的旋轉力順著斜坡被強制轉化為巨大的軸向夾緊推力。其力學運作的三大動態步驟如下：

• 第一步：皮帶拉扯產生旋轉扭矩
  當大灌油門時，引擎輸出扭矩暴增，皮帶強力拉扯後方開閉盤，使開閉盤活動盤面承受強烈的旋轉扭矩。
• 第二步：斜溝槽將「旋轉扭矩」轉換為「軸向夾緊力」
  活動盤內的導銷撞擊 45° 或 55° 斜溝槽的鋼壁。受到幾何斜率導引，無處釋放的扭矩被強制轉換成推擠活動盤向內閉合的「軸向推力」。
• 第三步：全油門衝刺 vs 微含油門巡航的受力反差
  全油門加速（扭矩極大）：導銷全力擠壓溝槽，產生極大的夾緊反力。開閉盤總夾力 ＝ 大彈簧彈力 ＋ 龐大扭力反力，盤面死咬皮帶抗拒撐開，鎖住低速檔位並拉高轉速。
  含油門巡航（扭矩極小）：皮帶受力平緩，溝槽扭力反力趨近於零，開閉盤總夾力僅由大彈簧單獨支撐。前組輕易就能將開閉盤撐開提早進檔，壓低轉速達成省油巡航。

此表格解析了開閉盤 45度橫溝與 55度直溝的物理阻力差異，證實橫溝延後升檔適配軟彈簧，直溝提早升檔適配硬彈簧之工程邏輯。

重點摘要:討論雙溝槽直斜之爭議點

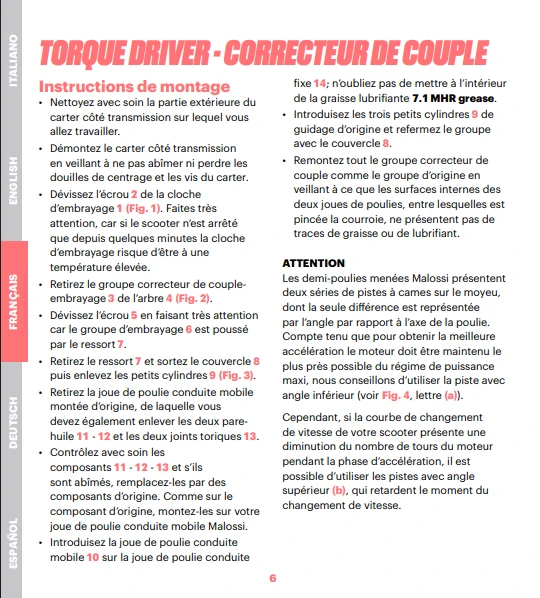

以上述圖示而言，開閉盤溝槽斜&直，其角度之定義各家並不相同，些許廠商為以水平面做為角度大小之依據，依據改裝傳動權威Malossi之開閉盤使用手冊內，原文注意事項翻譯：我們建議優先使用**「較小角度（angle inférieur）」的軌道（即標示 a 的溝槽）**。然而，如果你的速克達在加速過程中，變速曲線出現了引擎轉速下降（掉轉）的現象，則可以使用**「較大角度（angle supérieur）」的軌道（即標示 b 的溝槽）**，這能有效延後變速（進檔）的時間。

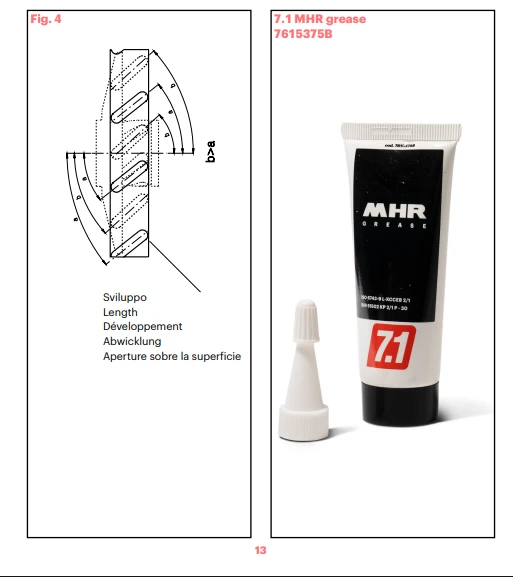

在參照其a與b角度之圖示，發現與上述原先圖示之角度定義方向不同，所以國內外之開閉盤角度標示，有時度數差異甚多，並非真實物理上之角度差，而是參照水平或是垂直之角度定義差異，而我們文章中所定義之直，與是以垂直做為定義，與Malossi之定義角度(小)為相同。

Malossi改裝開閉盤說明書:https://wemalossistore.blob.core.windows.net/files/montaggio/pdm/73%208233.pdf

三、傳動調校核心：虎克定律與前後組動態抗衡解密

傳動動態平衡建立於前組離心推力與後組彈簧抗力，K 值彈性剛度決定退檔敏捷度，精準匹配才能 100% 避免皮帶打滑。

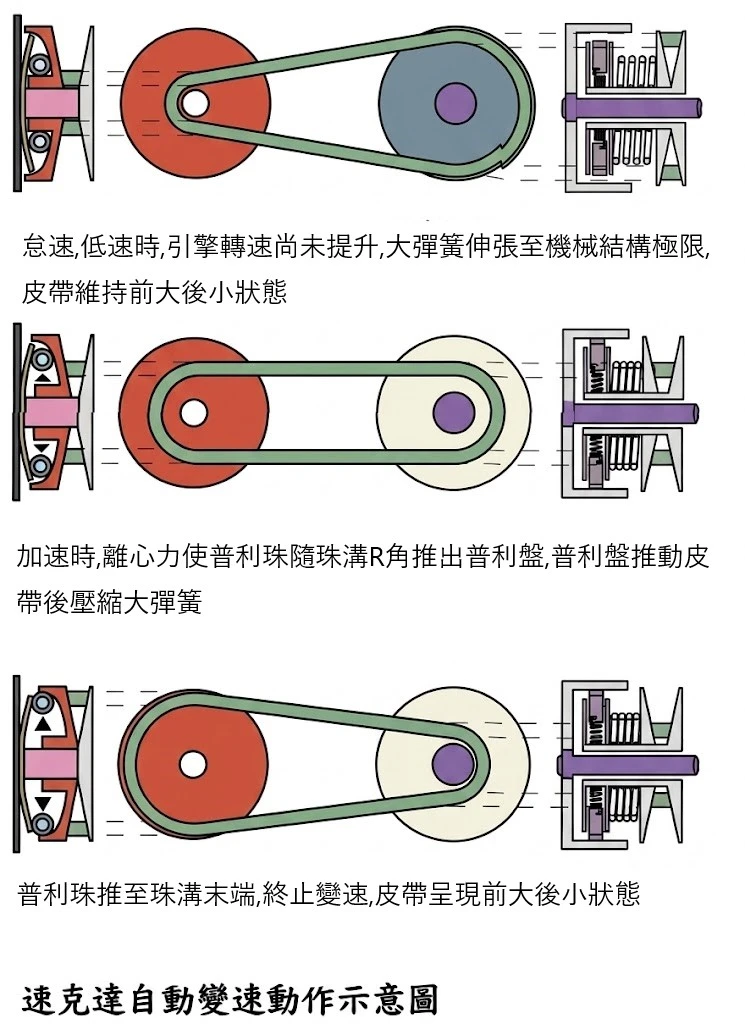

在傳動配置中，大彈簧並不是孤立運作的零件，而是作為「後組從動皮帶輪」抵抗「前組普利盤軸向推力」的核心動態防線。前後組透過一條固定長度的皮帶形成閉環抗衡，其物理本質即為：前組離心推力 vs 後組彈簧彈力＋導銷扭力阻力 的動態力平衡賽局。

📌 前後組動態力平衡主方程式

車輛在加速或等速巡航的瞬間，前後滑輪面作用於皮帶的夾持力必須滿足以下動態平衡條件：

• 前組軸向推力（F_前組）：由普利珠離心力透過溝槽幾何轉化而成。
  F_前組 = [ m × ω² × r ] × [ (r - r0) / √( R² - (r - r0)² ) ] - f
• 後組反抗推力（F_後組）：由大彈簧彈力與開閉盤扭力凸輪反力共同構成。
  F_後組 = F_彈簧 + F_開閉盤溝槽反力

📌 引入虎克定律（Hooke's Law）展開受力分析

虎克定律（Hooke's Law）指出：在彈性限度內，彈簧受力大小與形變量成正比。後組大彈簧的即時反抗力，完全受虎克定律支配：

F_彈簧 = F0 + K × Δx

• F0（初始預壓力）：大彈簧在開閉盤完全閉合（最低檔位）時的預先壓縮力（單位：N）。直接決定了車輛起步時變速啟動的時間點。
• K（彈性剛度係數）：大彈簧的硬度規格（單位：kgf/mm 或 N/mm），即改裝界常稱的「1000轉、1500轉、2000轉」硬度指標。
• Δx（軸向壓縮位移量）：皮帶向內沉入、撐開開閉盤活動盤面的行程距離（單位：mm）。檔位越高、皮帶沉得越深，Δx 壓縮量就越大。
• F_開閉盤溝槽反力：導銷撞擊溝槽斜面產生的軸向反推阻力。溝槽越偏橫（如 45°），反力越大；溝槽越偏直（如 55°），反力越小。

📌 虎克定律在動態騎乘中的三大抗衡循環

1. 起步與初段變速（克服初始預壓力 F0）

• 轉速提升，引擎角速度 ω 上升，普利珠向外甩開產生前組推力 F_前組。
• 當前組推力超越大彈簧的「初始預壓力 F0」時，前組盤面閉合擠壓皮帶，皮帶被逼向後組內圈沉入。
• 開閉盤被撐開，位移量 Δx 開始增加，車輛啟動升檔變速程序。

2. 連續升檔過程（K 值的線性阻抗對決）

• 隨著檔位推進，開閉盤持續被撐開，壓縮量 Δx 逐步擴大。
• 依據 F_彈簧 = F0 + K × Δx，大彈簧產生的反抗阻力呈線性上升。
• 若大彈簧 K 值過軟：Δx 增大時彈簧反力增長不足，前組輕易將開閉盤完全撐開，皮帶過早進入超速檔，造成嚴重的引擎「掉轉」與加速重拖。
• 若大彈簧 K 值過硬：Δx 增大時反抗力急遽飆升，前組離心推力無法在額定轉速下克服 (F0 + K × Δx)，導致前組無法吃滿盤，尾速延伸受限且傳動室高溫劇增。

3. 回油降檔與出彎補油（彈性位能釋放）

• 放油門時：轉速驟降，角速度 ω 暴跌，前組離心推力依平方比迅速衰退（F_前組 與 ω² 成正比）。
• 彈性位能釋放：處於大壓縮量 Δx 狀態的大彈簧釋放儲存的位能，後組反推力瞬間凌駕前組推力，強行夾緊開閉盤把皮帶推回外圈，前組被迫退回低檔位，完成「退檔（Downshift）」。
• 出彎補油：精準的 K 值能在收油瞬間極速完成降檔，當再次補油時，引擎轉速能直接咬在最大扭力峰值，出彎加速毫不拖泥帶水。

📌 幾何結構與大彈簧 K 值的聯立搭配原則

• 平緩溝槽搭配（大 R 角普利盤 / 55度偏直溝開閉盤）：幾何結構本身變速阻力小，皮帶撐開速度過快。此時必須搭配較硬（高 K 值 / 如增加 1000~1500 轉）的大彈簧，以足夠的 F0 與 K 值提供抗力，減緩進檔速度以防止掉轉。
• 陡峭轉折搭配（小 R 角普利盤 / 45度偏橫溝開閉盤）：溝槽幾何已提供充沛的軸向抵抗力。大彈簧應選用標準或相對較軟（低 K 值）的規格即可維持轉速，避免後組總阻力過大導致皮帶打滑過熱或極速受阻。

👨‍🔧 今川技術總監實戰筆記： 在我們高雄實體店面的調校實戰中，經常遇到車主盲目聽信「重珠配硬彈簧」，結果導致引擎轉速過高、皮帶嚴重高溫熱衰竭。真正專業的技師，會先檢視開閉盤的扭力凸輪角度，確認它是 45 度橫溝還是 55 度直溝，再依據虎克定律計算大彈簧所需的 K 值。只有把滑差控制在合理範圍，輪上馬力才能紮實輸出，並根治起步抖動等通病。

📌 今川車業傳動調校指南 3 步驟

1. 先天定調（佔 80%）：優先依據騎乘需求選定普利盤 R 角與開閉盤溝槽角度。若盤組幾何特性偏向溫吞，單靠加硬彈簧試圖延後進檔，只會徒增引擎與皮帶負擔。應依需求選擇合適特性的盤組，而非以過硬彈簧盲目硬頂。
2. 彈簧剛度匹配：依盤組幾何阻抗，選用合適 K 值的大彈簧，確保皮帶在全速域擁有精確的正向夾持力，杜絕打滑。
3. 微調收尾（佔 20%）：最後才透過普利珠重量、離合器蹄片重量與接合轉速進行尾段細膩設定。

⚠️ 技師特別叮嚀：

• 開油門時：前組離心力推擠皮帶，皮帶撐開開閉盤，開閉盤扭力凸輪角度決定了整體的進檔節奏。
• 放油門時：前組推力驟降，大彈簧釋放位能，大彈簧的剛度 K 值決定了退檔的敏捷度與出彎反應。
• 市售改裝普利盤組均以原廠周邊參數進行基準標定。若變更開閉盤溝槽或加大引擎排氣量，務必重新依力平衡公式配置大彈簧硬度，極度不建議單純在原廠盤組上變更大彈簧與珠重。

💡 常見問題 (FAQ)

學術與工程參考文獻 (References)

為了提供車友最正確的科學改裝觀念，本文之物理推導、彈簧剛度分析與 CVT 幾何動態抗衡，均對標以下國際權威機械工程與車輛傳動文獻：

• 國際機械設計標準與彈簧幾何力學： 參照 Richard G. Budynas 著 《Shigley's Mechanical Engineering Design》#:~:text=Hooke's%20Law。依其機械元件設計規範與虎克定律 (Hooke's Law) 模型，彈簧受力位移之動態阻抗 (F = F_0 + K * Δx) 精準定義了 CVT 後組大彈簧在不同開閉盤行程中的線性反抗力，證實變更盤面幾何必須同步重新匹配彈簧 K 值。
• 車輛變速系統與傳動工程學： 參照 Harald Naunheimer 著 《Automotive Transmissions: Fundamentals, Selection, Design and Application》#:~:text=Torque%20Cam。書中針對無段變速系統 (CVT) 之扭力凸輪 (Torque Cam) 解析指出，斜溝槽能透過幾何角度將引擎旋轉扭矩轉換為軸向夾緊推力，印證開閉盤角度（如 45° 橫溝與 55° 直溝）對進退檔時機、扭矩阻抗與皮帶總夾力的決定性物理影響。
• 機構學與動態力學平衡： 參照 Robert L. Norton 著 《Design of Machinery》#:~:text=dynamic%20force%20analysis。依據其機構運動學定理，旋轉盤面（普利盤）R 角之曲線幾何將直接改變離心推力之向量分佈。前組離心軸向推力與後組彈性反抗力之動態平衡方程式，完美背書了「先天定調盤面幾何，後配彈簧剛度」之正統科學調校邏輯。
• 材料力學與動態應能分析： 參照 Russell C. Hibbeler 著 《Mechanics of Materials》#:~:text=elastic%20potential%20energy。該書詳細論述了彈性位能釋放與系統初始預壓力 (F_0) 之關係，解釋了車輛回油降檔瞬間，大彈簧如何透過釋放壓縮狀態下儲存之位能，強行克服依平方比衰退的前組推力，敏捷完成退檔機制。

⚠️ 安全警語:本技術文章僅供工程學術研究與賽道改裝參考，實際道路行駛請遵守台灣交通法規。車輛改裝相關操作須具備專業知識技能，並於安全場所下操作＆進行測試。
