《(01)ARACER電腦撰寫流程-QB雲端燒錄 & 讀取原ECU檔案內中檔案說明》

***重大聲明:此系列文章非ARACER表定SOP專業步驟，以今川車業之操作經驗撰寫此系列，僅供DIY用戶參考。

深入剖析 aRacer Mini 與 Super 運算底層邏輯，完整還原 SpeedTuning 電腦/手機版燒錄 SOP 與版本除錯教學。

Q：買了 aRacer 全取代電腦直接裝上車就能騎嗎？為什麼技師說第一步「燒錄 (Quick Burn)」最重要？

A：絕對不能直接騎！ aRacer ECU 是運算大腦，但它無法隔空辨識你的汽缸排氣量與噴油嘴規格。ECU 換算噴油脈衝的根本基準，就是「排氣量＋噴嘴流量」。如果第一步燒錄的基礎檔案（QB）硬體規格定義錯誤，就算開啟強大的 Auto-Tune 自動調校或閉迴路修正，電腦也只會在錯誤的底層邏輯上計算出錯誤失準的油圖。選對基礎檔案，才是全取代電腦發揮實力的真正起點。

開始以下步驟之前提：若車輛為改裝車輛，或是已經撰寫過電腦之車輛，需讀取 LOG 紀錄檔，確認車況、轉速等狀況是否正常。若均為原廠或是新組合之引擎，亦須檢測汽缸壓縮壓力是否在標準值內，若缸壓不足甚至出現抓鳥仔等漏氣雜音，均須先將硬體損耗排除後才開始準備撰寫。若客戶堅持以原車況撰寫者，消費者應自行承擔車輛 Nogo 甚至熄火損毀之風險。

aRacer 電腦安裝上車後的第一個步驟，就是「燒錄檔案 (Quick Burn, 簡稱 QB)」。這個環節看似簡單的滑鼠點擊，實則蘊含著非常重要的底層觀念。如果一開始的步驟錯了，後續調整會大幅度減低準確度。今天今川車業將詳細說明，不同等級電腦（SUPER 系列與 MINI 系列）選擇燒錄檔案的重要性、實務操作的標準步驟，以及遇到不明原車檔案時的讀取與覆蓋邏輯。

一、基礎 ECU 運算最底層邏輯：大腦必須先認識供油與排氣量

全取代 ECU 透過排氣量與噴油嘴流量常數，在千分之一秒內精準換算燃油噴射脈衝，這是噴射系統運算最核心的底層物理邏輯。

以人類來比喻，一顆新的大腦完全不認識你的手與腳。引擎電腦也一樣，它需要你告訴它「噴油嘴流量」與「汽缸排氣量」，才有辦法進行物理運算。

基礎換算核心： ECU 需要依照排氣量與噴嘴大小，配合進氣負壓 (MAP) / 節氣門開度 (TPS) / 轉速等條件，來換算出該噴多少油。這是電腦換算運作的最底層邏輯。
真實案例驗證： 筆者曾調校一台 600cc 重機並架設外部寬域空燃比機監測，發現只要在排氣量與噴嘴定義正確的罐頭檔案下，僅改變「目標空燃比」，電腦自動換算的噴油量與實質監測結果高達 90% 相符。這證明了基礎定義的重要性甚至大於技師初期的盲目修圖。
基礎錯誤的代價： 如果基礎定義錯誤（如擅自改黑管或亂配傳動普利盤配重卻沒對應），會大幅度影響 ECU 運算，導致開啟 AUTO 調校或是閉迴路時的修正換算完全錯誤。

二、 aRacer ECU 權限差異：MINI 與 SUPER 系列的燒錄策略

aRacer SUPER 系列具備百分之百自定義權限，而 MINI 系列則鎖死排氣量定義，需依賴技師挑選對應之改裝罐頭以維持供油準確性。

在燒錄前，必須先釐清你手上的電腦型號，因為這決定了你的調校起手式：

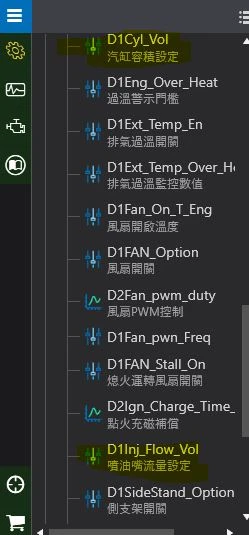

aRacer MINI 系列受限於罐頭檔案無法自定義排氣量，而 SUPER 系列則提供百分之百自定義設定，賦予調校技師極大彈性與精準度。

**aRacer MINI 與 SUPER 系列硬體定義與燒錄權限差異**
比較維度	aRacer MINI 系列 (含 MINI5, MINIX, MINIXX)	aRacer SUPER 系列 (SUPERX, SUPERXX)
排氣量 / 噴油嘴定義權限	無法自定義 (數值鎖死於所選的罐頭檔案中)	完全可自定義 (可精確輸入排氣量與噴嘴流量)
改裝套件訂購策略	購買引擎套件時，應盡量以雲端資料庫中「現有對應的套件形式」訂購，以吻合罐頭檔案設定。	不受限，調校彈性極大，但極度考驗技師的系統定義能力。

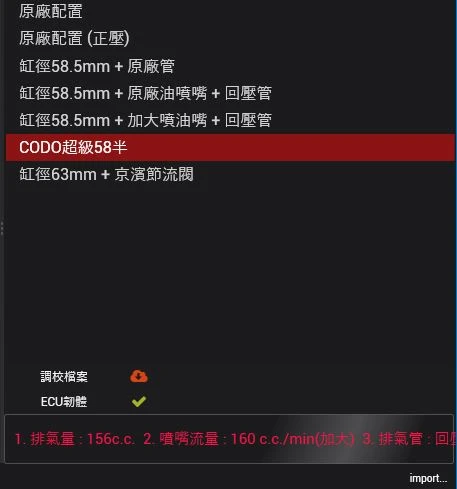

今川實務燒錄策略	必須選擇與車上硬體規格最接近的改裝雲端罐頭檔案。	堅持以「全原廠罐頭檔案」為基底，從零開始逐步自定義。

💡 為什麼 SUPER 系列反而建議用「全原廠檔案」起手？

SUPER 系列可以定義的功能非常多，包含噴油角度 (SOI) 與充磁時間 (Dwell)。我們曾使用雲端內的改裝引擎罐頭檔案，並安裝相似但不同品牌的套件，結果反而花了大量的時間在更改「除了噴嘴與排氣量外的其他諸多自定義參數」。因此，只要有能力的 Tuner，我們都會建議使用純原廠的罐頭檔案做燒錄後，再逐步建立自定義參數，這樣底層邏輯最乾淨，也能避免高轉速區間無預警掉轉的窘境。

三、 SpeedTuning 電腦調校：實務燒錄標準作業程序 (SOP)

SpeedTuning 燒錄流程涵蓋物理連線與寫入驗證，確實執行斷電靜置 5 到 10 秒冷重置才能確保變數完全重載與生效。

無論是手機 APP 還是電腦版，請嚴格遵守以下操作流程：

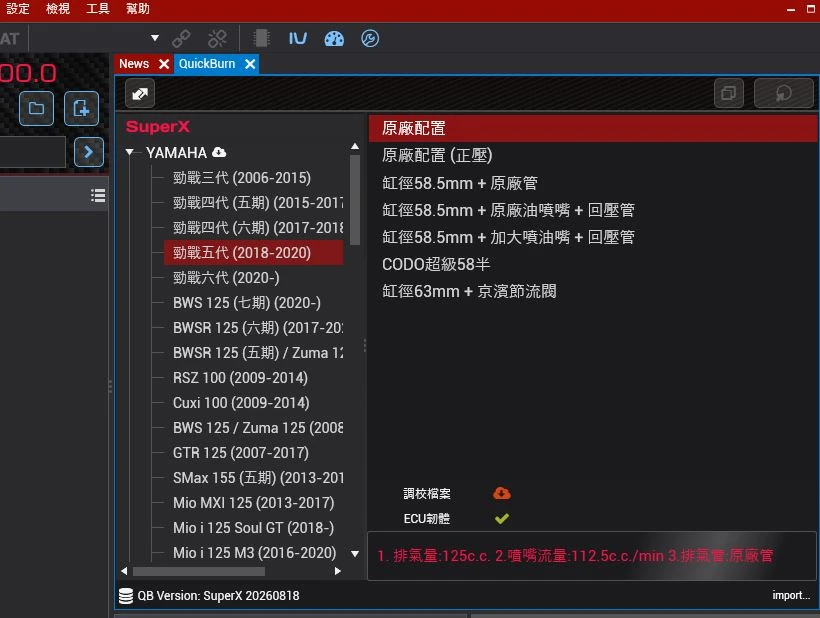

【步驟一：選擇與讀取檔案】

手機版 APP： 直接點選左上角打開選單 ➔ 點選「QB 燒錄」。

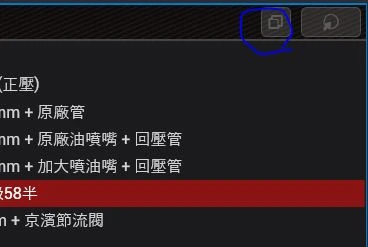

電腦版 (PC)： 點選上方工具列「工具」 ➔「雲端資料庫」 ➔ 選擇要燒錄的檔案 ➔ 按下右上方「另存選定的調校檔案」。

(筆者實務習慣：將檔案存放在筆電專屬資料夾，並以「車牌＋改裝幅度」作為檔名，例如：666-CCC 59/300條，方便下次撰寫或修改時快速辨識。)
存檔完畢後 ➔ 點選 aRacer 頁面中的「檔案」 ➔「開啟該檔案」 ➔ 點選「QB 燒錄」。

【步驟二：物理連線與燒錄執行】

前置準備： 車輛 Key-On（絕對不發動），確認右把手熄火開關在 RUN 位置。
執行燒錄： 確認 ECU 已連線，點擊確認開始。軟體會彈出警告視窗，確認電壓正常即可執行。
絕對靜止： 此時絕對不要觸碰鍵盤、滑鼠、傳輸線、開關車燈或嘗試發動引擎。靜待進度條完成。

【步驟三：冷重置 (Cold Reset) 最關鍵】

燒錄完成後，軟體會提示完成。此時必須將車輛 Key-Off（關閉電門），等待約 5~10 秒，讓 ECU 徹底關機重置，再重新 Key-On，才算完成完整的燒錄流程。

特別提醒：今川車業一律堅持以筆電進行 SUPER 系列的撰寫。如此高階的電腦，若單以手機 APP 的簡單功能調校，實在是暴殄天物。手機版通常僅用於讀取檔案與基礎連線。

四、韌體除錯指南：密碼鎖死與調校檔版本衝突之解決方案

當 ECU 版本與調校檔發生韌體衝突時，強制透過比對工具進行升級或直接燒錄全新基礎 QB 檔案，能有效解除運算鎖死狀態。

當接手他店改裝/撰寫的電腦，或是不知道密碼時，實務上該如何處理原車檔案？

正常讀取： 如果前店家沒有設置調校密碼，手機版可以直接開啟與 ECU 連接之檔案，並檢查 ECU 內部檔案與調校檔版本是否相符。

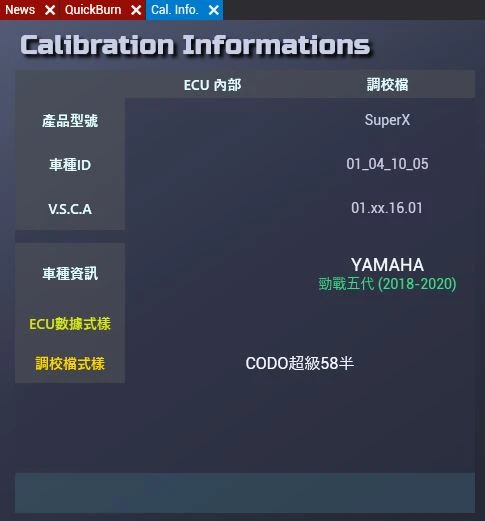

筆電讀取： 如果是使用筆電，需要先按照先前電腦版 (PC)： 點選上方工具列「工具」 ➔「雲端資料庫」 ➔ 選擇要燒錄的檔案 ➔ 按下右上方「另存選定的調校檔案」之步驟，接著打開新檔案後，點選上方工具 ➔ 點選「回讀所有參數」，若遇到版本不符合請參考步驟 4。

密碼遺失： 若不知道密碼，完全無法讀取原圖。只能遵循上述 SOP，燒錄一個全新的 QB 檔案「強制覆蓋」原檔案。
韌體版本不符的解法： 當打開全新檔案後，若發現 ECU 版本與調校檔不相符：

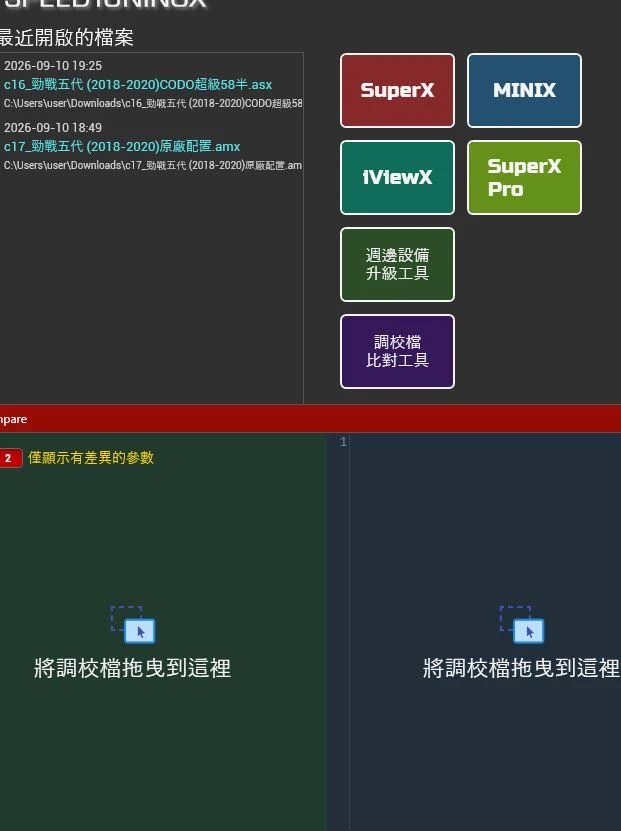

- 方法 A：更新 ECU 版本。

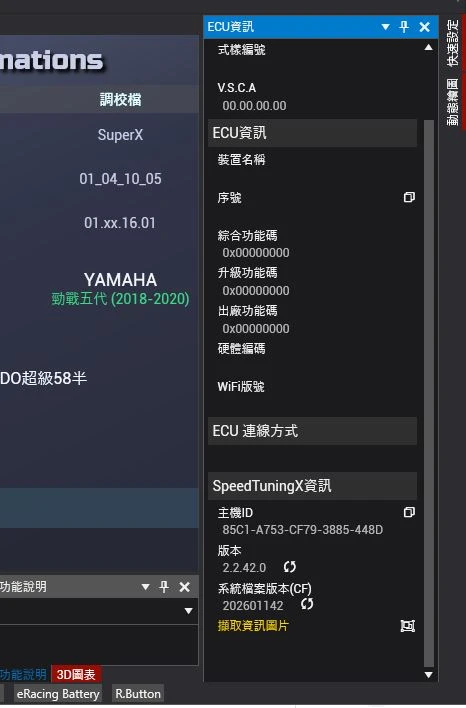

- 方法 B：打開 aRacer 執行程式，點選「調校檔比對工具」並更新調校檔。
- 方法 C：若調校檔與 ECU 版本相差過大，可能上述兩種方式都無法適用。這時只能燒錄新版本的基礎檔案，徹底覆蓋掉原本調校檔，從頭開始撰寫。

今川實戰維修紀錄與技師體感：
許多客人拿著二手買來的全取代電腦來找我們，卻不知道原車主設定的排氣量根本不同。硬體不對齊，閉迴路修正再強也是徒勞！我們在實戰中堅持，SUPER 系列一律從「全原廠純淨罐頭」起手，先建立正確的容積效率基準，再針對改裝凸輪與排氣管做獨立區段補償，才能徹底告別起步 Nogo 與待速熄火的通病。第一步基礎定義錯了，再強大的閉迴路系統也救不回底層設置錯誤的運算失準。

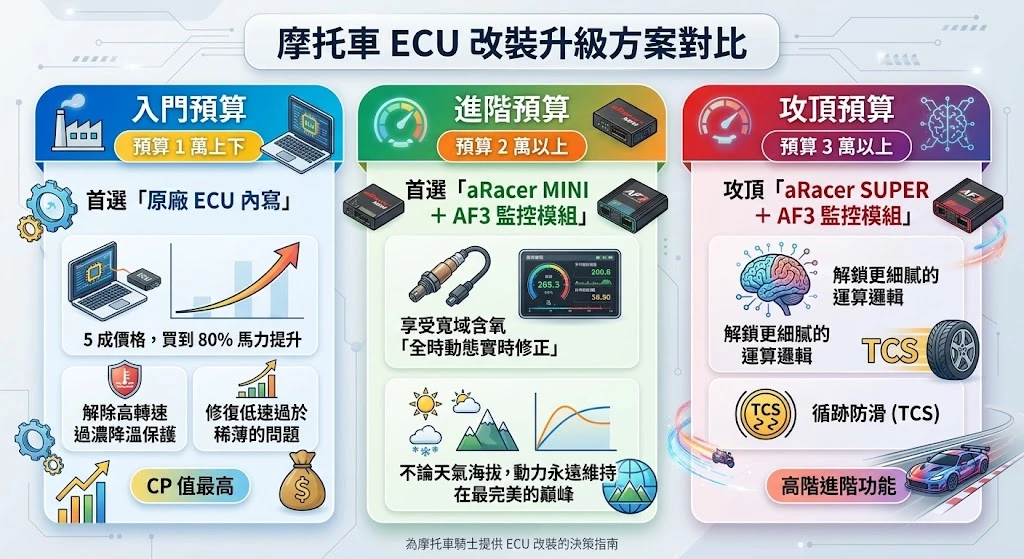

五、改裝預算與 ECU 解決方案指南

透過預算分級，一萬元內的 StageX 內寫與兩萬元以上的 aRacer MINI 搭配 AF3 模組，可分別滿足解限速與全時閉迴路修正之極致需求。

改裝 ECU 是一套嚴謹的軟硬整合工程。依據您的預算與硬體配置，今川車業提供以下方案：

【1 萬元以內預算】StageX 原廠電腦內寫： 適合全原廠引擎或純改進排氣車輛。直接寫入最適化的性能罐頭，免除全取代電腦複雜的韌體與燒錄設定。
【2 萬元上下預算】aRacer MINI XX ＋ AF3 寬頻模組： 輕中度升級首選。挑選雲端對應的套件檔案燒錄後，依靠 AF3 模組進行全時自動修正，性價比極高。
【3 萬元上下預算】aRacer SUPER XX ＋ AF3 模組： 重度改裝玩家的終極殿堂。由今川專業技師以純原廠檔案為基底，透過筆電進行排氣量、噴嘴流量、噴油角度 (SOI) 等深度自定義撰寫。

六、國際權威網站與理論支持 (International Theoretical Support & Citations)

結合 SAE 論文與 Bosch 引擎管理系統，科學印證速度密度燃油模型與冷重置對靜態隨機存取記憶體之重要防護規範。

為了提供車友最正確的數位噴射調校觀念，本文所闡述之 ECU 基礎參數定義與寫入邏輯，均對標以下國際權威工程規範：

速度-密度法燃油質量計算模型 (Speed-Density Fuel Mass Calculation)： 參照《SAE 汽車工程學會技術論文》(SAE Technical Papers)。在無空氣流量計 (MAF) 的系統中，ECU 主要透過速度-密度法估算進氣質量：m_air = V_d × η_v × ρ_air。公式中排氣量 (V_d) 與噴油嘴額定質量流量 (Q_inj) 屬於不可或缺的物理常數；若常數設定錯誤，ECU 輸出的基本噴油脈寬 (PW_base) 將完全失準，喪失調校收斂的物理基礎。深度語意共現解析：在流體力學範疇內，確保噴嘴流量基數正確，是杜絕供油圖譜盲目補償與過度修正的工程核心。
快閃記憶體刷寫與冷重置規範 (Automotive Flashing & Cold Reset Protocol)： 依據德國 Bosch 《引擎管理系統與電子控制架構手冊》。微處理器 (MCU) 於執行 EEPROM 區塊寫入時，必須確保電壓絕對穩定。刷寫完畢後強制執行 Key-Off 冷重置，是促使微控制器重載引導程式 (Bootloader)、清除靜態隨機存取記憶體 (SRAM) 暫存變數的標準車規級防呆作業程序。深度語意共現解析：徹底落實斷電冷重置，能防範微處理器因殘留的舊有參數引發熱當機或訊號失真。
