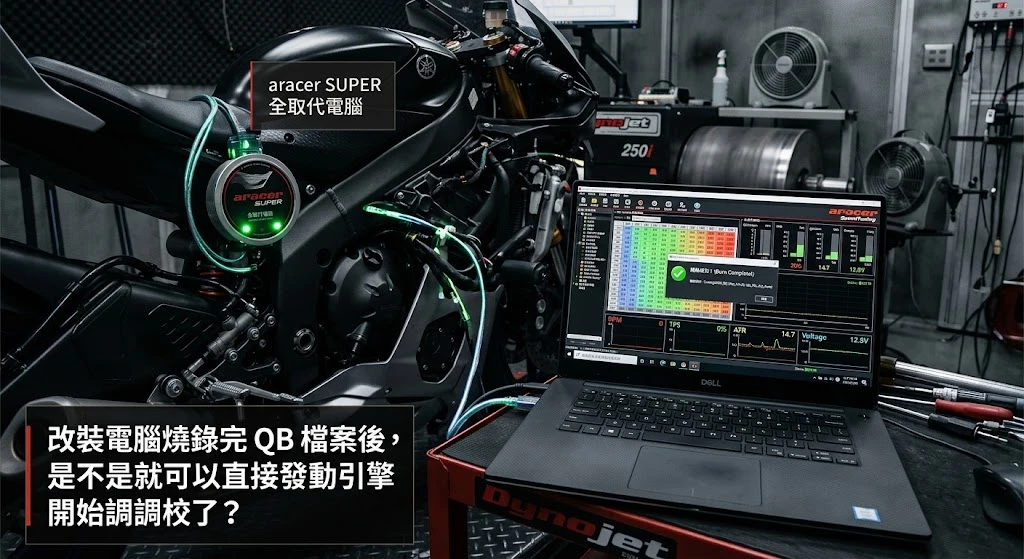

Q：改裝電腦燒錄完 QB 檔案後，是不是就可以直接發動引擎開始調校了？

A：絕對不行！ 燒錄檔案只是讓 ECU 「認識」這台車的感測器協議。在發動前，必須經過嚴格的實體檢測：包含歸零 TPS 節氣門電壓、測量真實汽油幫浦壓力，並手動輸入最真實的「排氣量」與「噴油嘴流量」。若在硬體老化（如幫浦衰退、火星塞漏電）的狀態下盲目寫圖，未來更換零件後油圖將完全失準！

燒錄完成後的下一個步驟，並非直接按下啟動鍵，而是開始「逐一核實車況」。這才是真真正正撰寫電腦的專業店家應盡的義務，而非坊間許多非專業者「車來了就直接插線寫電腦」。在上一個章節中，我們說明了選擇正確雲端燒錄檔案的重要性；本章節將這份詳盡的教學，清楚說明在啟動車輛前，專業技師到底必須做哪些核心參數校正與硬體排錯。

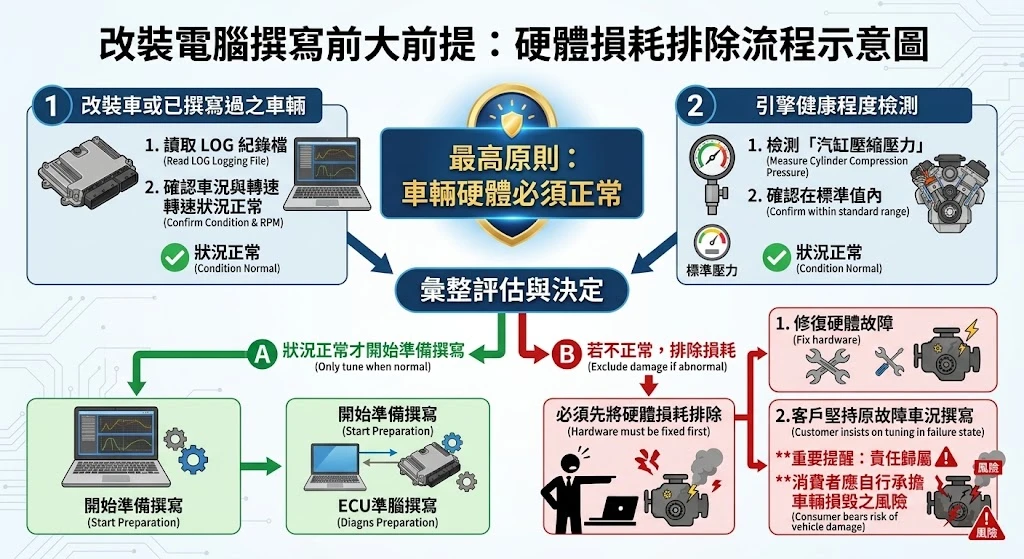

一、 撰寫前的大前提：硬體損耗必須先排除

燒錄 ECU 前必須確保缸壓達標且無漏氣雜音。若硬體存在幫浦老化或火星塞漏電等損耗，盲目撰寫將導致油圖完全失準，甚至引發引擎損毀。

在開始以下步驟之前，必須先確立一個最高原則：車輛硬體必須正常。

• 改裝車或已撰寫過之車輛： 需先讀取 LOG 紀錄檔，確認車況、轉速等狀況是否正常。
• 引擎健康程度檢測： 必須檢測「汽缸壓縮壓力（缸壓）」是否在標準值內。若缸壓不足甚至出現抓鳥仔等漏氣雜音，絕不能強行調校。
• 責任歸屬： 正常才開始準備撰寫。若不正常，必須先將硬體損耗排除。若客戶堅持以原車況（故障狀態）撰寫者，消費者應自行承擔車輛 Nogo 甚至熄火損毀之風險。

我們要先理解，燒錄檔案只是給予電腦車輛的基本參數。這不僅僅是噴油、點火角度，還包含了電盤位置感應、缸頭溫度感知器的電壓值、不同 TPS 訊號等 ECU 針腳的電子訊號協議。燒錄等同讓大腦與身上所有器官有了連結（神經元設定）；接著，我們必須確保「肢體（硬體）」正常，才能開始進行撰寫。

二、 啟動前必做的黃金五步驟 (SOP)

執行 TPS 節氣門位置感知器歸零校正與實測噴油嘴真實流量，是建立 ECU 正確容積效率與怠速補償模型的首要工程步驟。

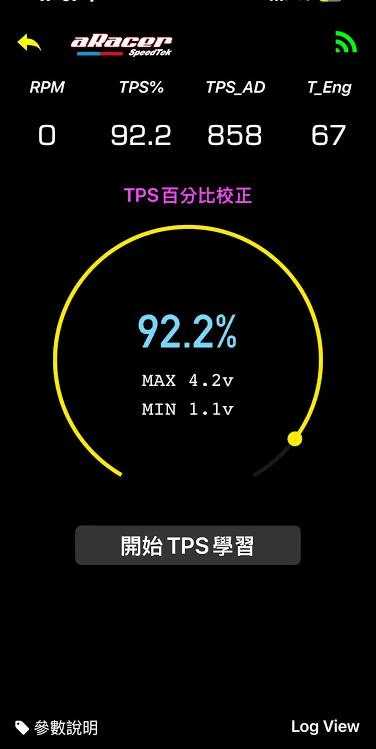

第一步：TPS 節氣門位置感知器歸零校正

確保車輛的 TPS 處於正常歸零狀態，才能確保後續「怠速區塊」的供油判定正常。請在車輛維持熄火狀態、將電門打開（ON），並確認軟體已成功連線後執行。

• 操作路徑：
  • 手機 APP： 左側上方欄位 ➔ 引擎調校 ➔ 車輛設定 ➔ TPS 學習。
  • 電腦版 (PC)： 上方工具列 ➔ TPS 學習。
• 完整校正流程：
  1. 確保握把完全釋放（處於完全不催油門的怠速狀態），點選「開始 TPS 學習」。
  2. 依照畫面指示，將油門「完全轉到底（全開）」並保持住，讓電腦紀錄最大電壓值。
  3. 隨後依指示「完全放開油門」，讓電腦紀錄最小（怠速）電壓值。
  4. 學習完成後，點擊儲存或寫入 ECU。
• 數值核實與容錯： 重新嘗試轉動油門，放開時應準確顯示 0%，全補到底時應為 99.0~100%。若放開時並非 0，請嘗試調整節氣門開啟螺絲。(註：TPS 微幅在 0 至 1% 內跳動屬於某些車系常見狀況，不影響正常使用及撰寫。)

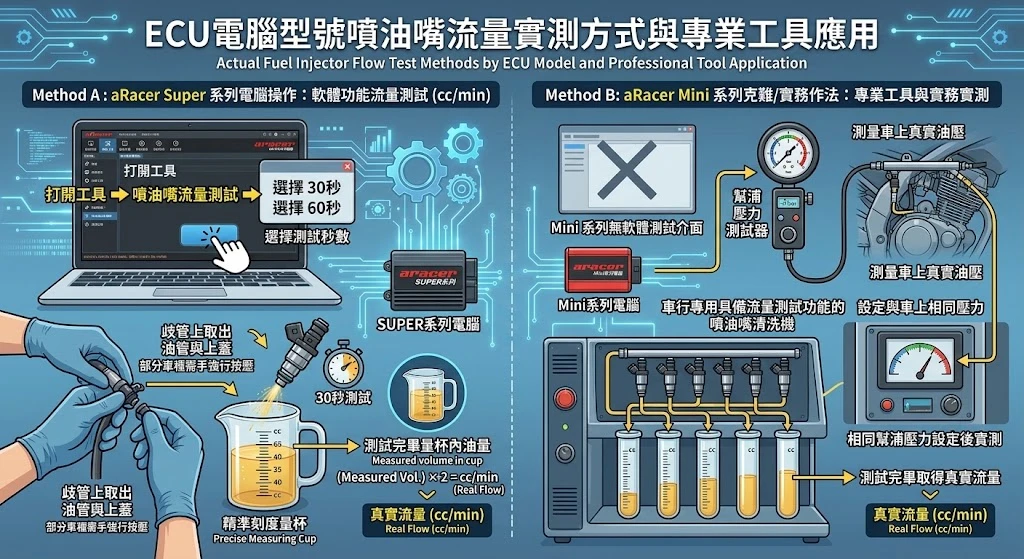

第二步：校正噴油嘴流量與測量汽油幫浦壓力

噴油嘴的實際流量與廠商標示絕對有誤差，除了噴嘴本身的公差，幫浦壓力也與噴出油量有正向相關。以山葉車款為例，油壓多在 2 公斤多；PGO 車款則高達 3 公斤以上。若低於標準值太多，強烈建議更換幫浦後再撰寫，因為幫浦老化會隨著時間更加惡化。

aRacer Super 系列可直接透過軟體進行噴油嘴流量測試，而 Mini 系列則需搭配實體油壓錶與清洗機測量，確保基礎供油常數精準無誤。

退換貨提醒：若廠商標定 140cc，實際測得卻只有 120cc。請先用壓力表確認幫浦是否正常；若幫浦壓力正常，則代表該噴嘴流量異常，請直接與廠商退換貨。

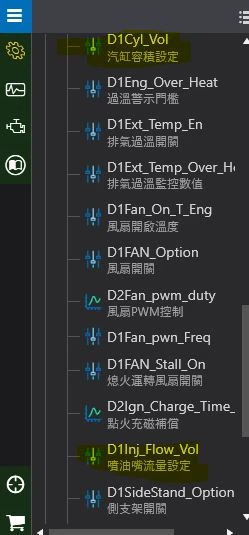

第三步：將基礎資訊寫入 ECU

取得精準的硬體數據後，請進入系統將數值寫入，給予電腦最正確的運算基礎：

1. 系統設定 ➔ 噴油嘴流量設定（填入第二步測得的真實流量）。
2. 系統設定 ➔ 汽缸容積設定（填入車輛真實排氣量）。

***重要提醒：MINI 系列電腦無此功能，務必在 QB 燒錄時盡量選取相近之排氣量、噴油嘴流量設定之燒錄檔，最佳的方式是直接以燒錄檔之排氣量、噴油嘴流量為採購硬體零件之標準。

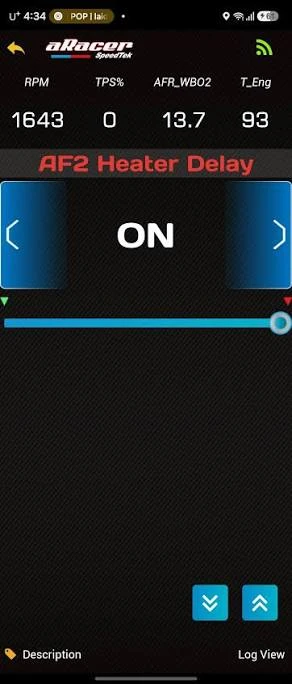

第四步：寬域空燃比模組 (AF3) 設定與保護機制

將 AF3 模組連結準備啟動前，必須先調整加熱延遲設定：

• 操作路徑： 手機 APP (配件功能設定 ➔ AF2 加熱延遲設定為 OFF) / 電腦版 (閉迴路燃油設定 ➔ O2 加熱延遲設定為 OFF)。
• 調校當下為何要設為 OFF？ 為了在啟動瞬間就能立刻監測「冷車至暖車期間」的空燃比，必須暫時關閉延遲加熱。
• 交車前務必設為 ON！ aRacer 早期並無此功能，直到大量用戶反映感知器容易損壞才加入。實務上，排氣管停放隔日會有冷凝水氣，若車主未發動就打開電門，或是技師為了撰寫電腦開啟電門卻未發動車輛時，感知器持續加熱空燒，瞬間遇到引擎發動噴出的高冷水氣，會造成內部高溫陶瓷瞬間降溫碎裂。撰寫完成後，請務必打開延遲加熱功能，維護含氧感知器壽命。
• 延遲加熱功能說明： 所有原廠車輛之含氧感知器均為延遲加熱，防止空燒耗損，關閉延遲加熱之用意是監測從冷啟動瞬間至熱車狀態時之空燃比現象，以便進行冷熱車運行、怠速補償之撰寫用途。

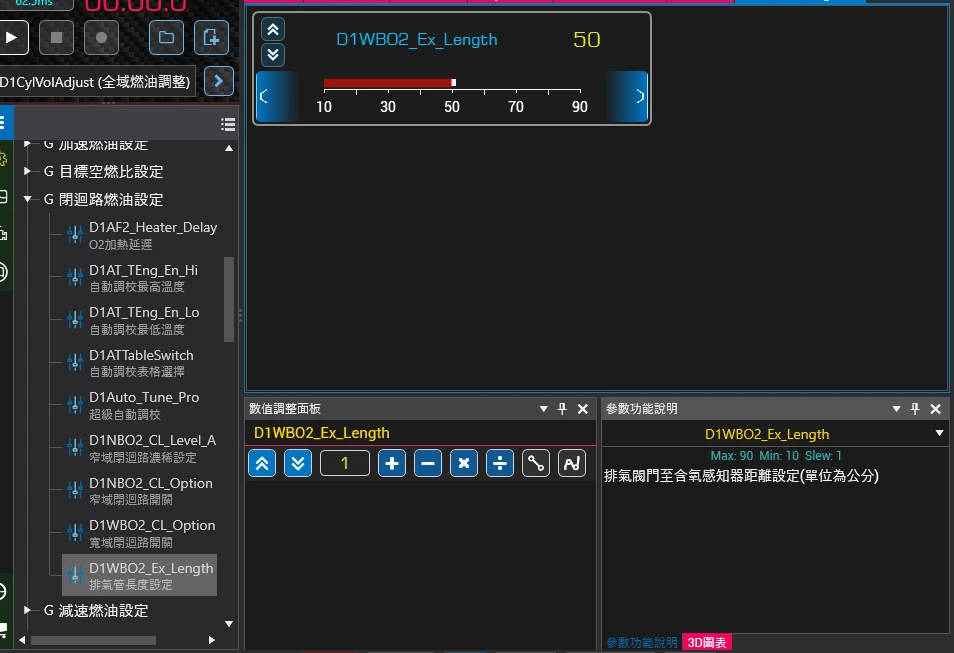

務必檢查含氧感知器與缸頭排氣口的距離，這是非常重要的一部分

ARACER系統內內建距離為50CM,此設置在MINIXX電腦中目前沒有開放,但在SUPER電腦中有開放編輯此功能
含氧感知器與缸頭的距離影響到含氧感知器讀取的數據

坊間有許多業者使用轉接座，是因為窄頻含氧感知器為小孔徑，而寬頻含氧感知器需要大孔徑安裝，為此要撰寫電腦之車輛，都應該燒焊大孔含氧感知器的座，使用小轉大含氧感知器的座絕非正確做法，會影響含氧感知器讀數，這會在額外章節中說明。

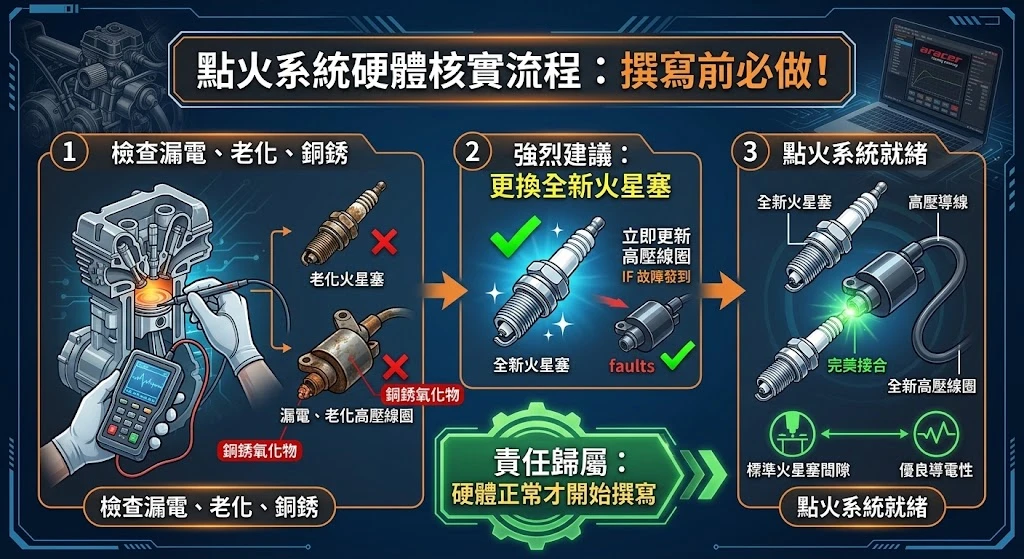

第五步：點火系統硬體核實

確實檢查火星塞、高壓線圈是否為正常。強烈建議更換全新火星塞後才進行撰寫。若高壓線圈漏電、老化，或與火星塞接合處產生銅銹等狀況，需立即進行更新。

今川實戰維修紀錄與技師體感：
在實戰中，我們遇過太多自己買全取代電腦亂裝的車友，TPS 沒歸零就發動，導致起步遲滯或怠速忽高忽低 (Nogo)。更常見的是輕忽了噴油嘴公差，以為廠商標示 140cc 就真的是 140cc，結果油圖怎麼寫都不對。只有確實測量汽油幫浦壓力與真實流量，才能給予 ECU 一個正確的運算底層邏輯！

完成以上詳盡的五大步驟後，基本上就進入準備可以進入設定其他數值的階段了。

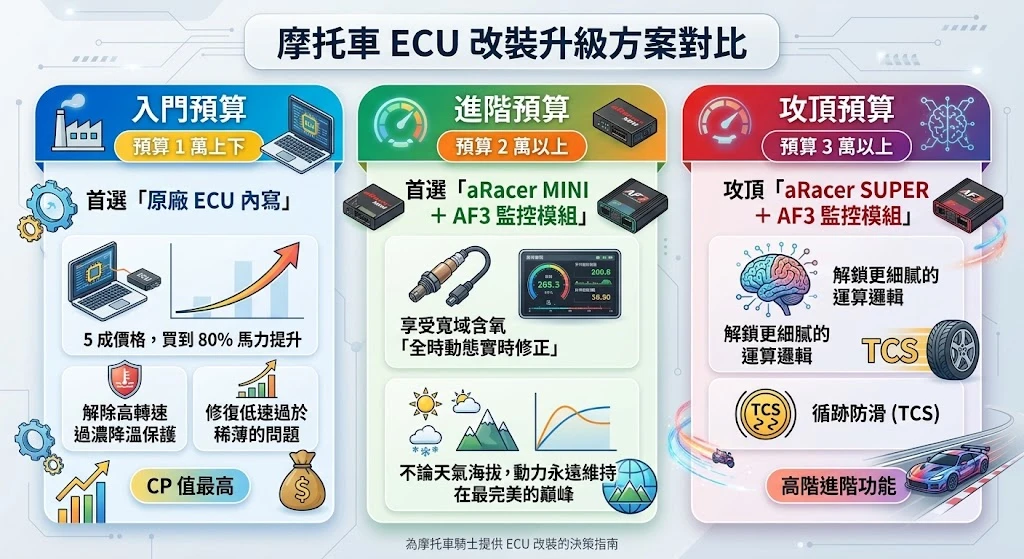

寫電腦不是買軟體，而是買專業技師的「除錯與系統建構能力」。今川車業嚴格遵守黃金五步驟，為您提供最安心的 ECU 升級方案：

• 【1 萬元以內預算】StageX 原廠電腦內寫： 適合全原廠引擎。免除高階電腦的複雜設定，直接寫入優化後的性能油圖，解放封印動力。
• 【2 萬元上下預算】aRacer MINI XX ＋ AF3 寬頻模組： 輕中度升級首選。由技師為您測量真實油壓並建立基礎設定，搭配 AF3 進行全時精準空燃比自動修正。
• 【3 萬元上下預算】aRacer SUPER XX ＋ AF3 模組 ＋ 專業筆電工程調校： 頂級玩家殿堂。開放全區域深度設定，包含噴油嘴實測校正、排氣量精密定義與 TPS 完美匹配，榨出引擎每一分極限。

三、 國際權威網站與理論支持 (International Theoretical Support & Citations)

結合 SAE 論文與 Bosch 引擎管理規範，科學證實 TPS 絕對開度校正與燃壓補償對容積效率運算之必要性。

為了提供車友最正確的數位噴射調校觀念，本文所闡述之 ECU 基礎參數定義與硬體保護邏輯，均對標以下國際權威工程規範：

• 絕對節氣門位置與電壓映射 (Absolute Throttle Position & Voltage Mapping)： 參照美國汽車工程學會 (SAE) 技術文獻。TPS 節氣門位置感知器透過滑動電位計將節氣門開度轉換為線性電壓訊號（通常為 0.5V 至 4.5V）。ECU 必須透過「TPS 學習 (Throttle Adaptation)」程序，將最小與最大電壓值映射為 0% 與 100% 的絕對開度。若未執行歸零校正，ECU 將無法正確判定怠速狀態 (Idle State)，導致怠速步進馬達 (ISC) 補償錯誤與起步供油異常。深度語意共現解析：TPS 歸零是引擎負荷判定之起點，誤差將導致電腦進入錯誤的供油圖譜區塊。
• 燃油質量與壓力補償模型 (Fuel Mass & Pressure Compensation Model)： 依據德國 Bosch 《引擎管理系統與電子控制架構手冊》。電子噴射系統計算噴油脈寬 (PW) 的公式中，噴嘴質量流量直接受控於燃油軌壓力 ($\Delta P$)。當汽油幫浦老化導致壓力衰減，實際噴油量將低於 ECU 內部預設的常數，造成全速域稀薄燃燒 (Lean Burn)。因此，在調校前實測並重置流量常數，是建立有效容積效率 (VE) 表格的唯一學術標準。深度語意共現解析：確保燃壓穩定與重置常數，是避開「瞎修空燃」且確保大負荷下供油量充足的熱力學原則。
• 寬頻含氧感知器熱衝擊保護規範 (Wideband O2 Sensor Thermal Shock Protection)： 感知器內部的二氧化鋯 (ZrO2) 陶瓷元件需加熱至 780°C 才能產生穩定的泵浦電流。若在引擎冷啟動前過早啟動加熱器，排氣管內的冷凝水滴 (Condensation Water) 撞擊高溫陶瓷表面，將引發劇烈的熱應力 (Thermal Stress) 導致元件微裂失效。故車規級 ECU 必須強制設定「加熱延遲 (Heater Delay)」防護策略。
