《(08)ARACER電腦撰寫流程-油圖完成後的後續程序-冷熱車補償調教》

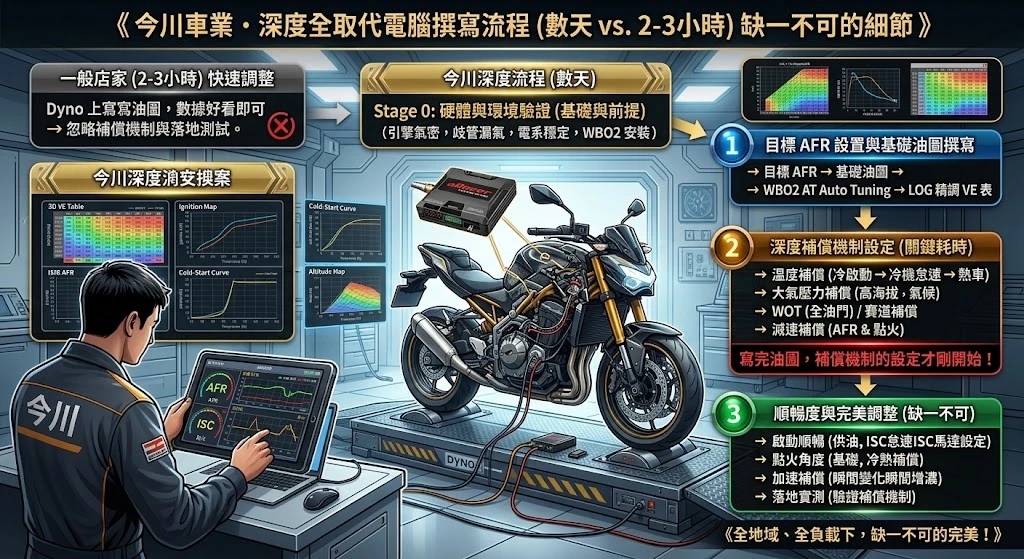

從化油器混合比理論到 SUPER XX 四缸獨立自動調校，帶你掌握讓引擎四季皆準的深層燃油補償邏輯，並讓你完整了解，為何引擎改裝之車輛於今川撰寫電腦往往不是像一般店家兩三個小時完成，常常動輒三四天以上的調整到底在調整甚麼，從硬體檢查到油圖設置，之後的冷熱補償值、點火角度、啟動順暢程度缺一不可！

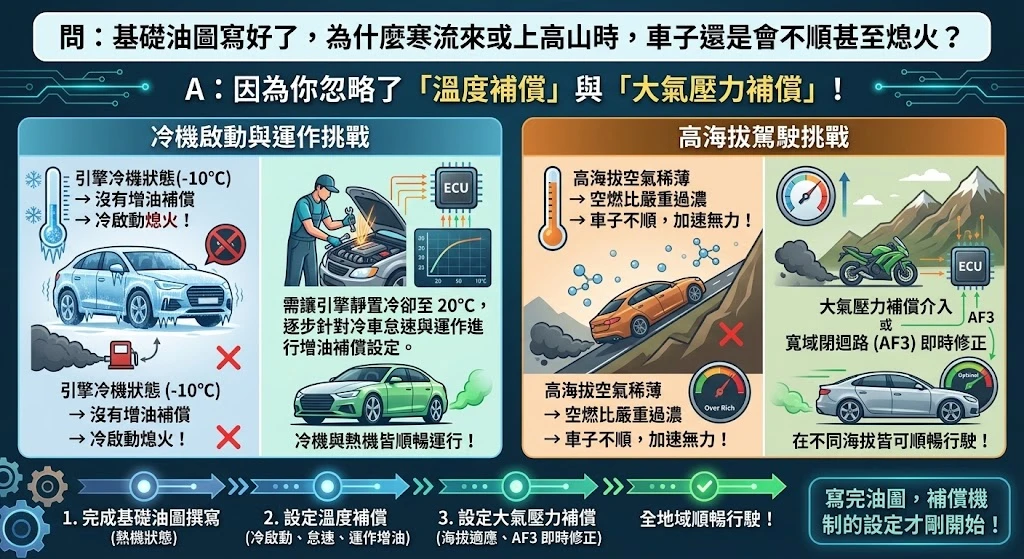

Q：基礎油圖寫好了，為什麼寒流來或上高山時，車子還是會不順甚至熄火？
A：因為你忽略了「溫度補償」與「大氣壓力補償」！ 基礎油圖是在熱機狀態下撰寫的，若沒有讓引擎靜置冷卻至 20 度，一步步針對冷車怠速與運作進行增油補償設定，冷啟動必定熄火。而高海拔的空氣稀薄，若無大氣壓力補償或寬域閉迴路 (AF3) 即時介入，空燃比將嚴重過濃。寫完油圖，補償機制的設定才剛開始，而許多較不細心的改裝者，撰寫完油圖後就視為完成撰寫交車給客戶，並說冷車NOGO（NO GO 意指催油門不順、遲滯）以及難啟動是改裝車之必然現象，這是完全錯誤的說法！
上一章節中，我們探討了利用 LOG 數據與寬域閉迴路 (Close Loop) 抓蟲，完成了最核心的基礎油圖 (Base Fuel Map)。許多人以為這樣就大功告成了，錯！完整的電腦撰寫，收尾工作才是考驗技師細膩度的關鍵。本章節將徹底帶你透視寫完油圖後的後續程序，包含冷熱車溫度補償、大氣壓力補償，以及如何利用 ISC 步進馬達的物理數據，找出專屬於你愛車的「黃金怠速空燃比」。
一、 撰寫冷熱車補償值的黃金 SOP (絕對冷卻防護)
aRacer 電腦透過精細的冷熱車補償數值，確保引擎在極端氣候下依然維持 100% 穩定發動率。
▲ 今川實戰教學：為什麼寫電腦動輒好幾天？帶你看懂冷熱機溫差高達 130% 供油落差的調校真相！
針對 aRacer 電腦，MINIX 僅有基礎的「溫度燃油補償」功能；而 SUPER 系列則細分為「怠速溫度補償」、「運行溫度補償」，以及「目標空燃比限制」。這在改缸車（民間俗稱的「套缸」或「改大條」）上差異極大，因為重度改裝車常面臨怠速不需太多補償，但起步運行卻需要大量濃油的極端狀況。如實測影片指出，高壓縮比改裝引擎在極低溫冷機與高溫熱機之間，供油效率差異往往高達 130% 左右！這也是為什麼改裝車絕對不能直接套用原廠罐頭溫度補償的原因。

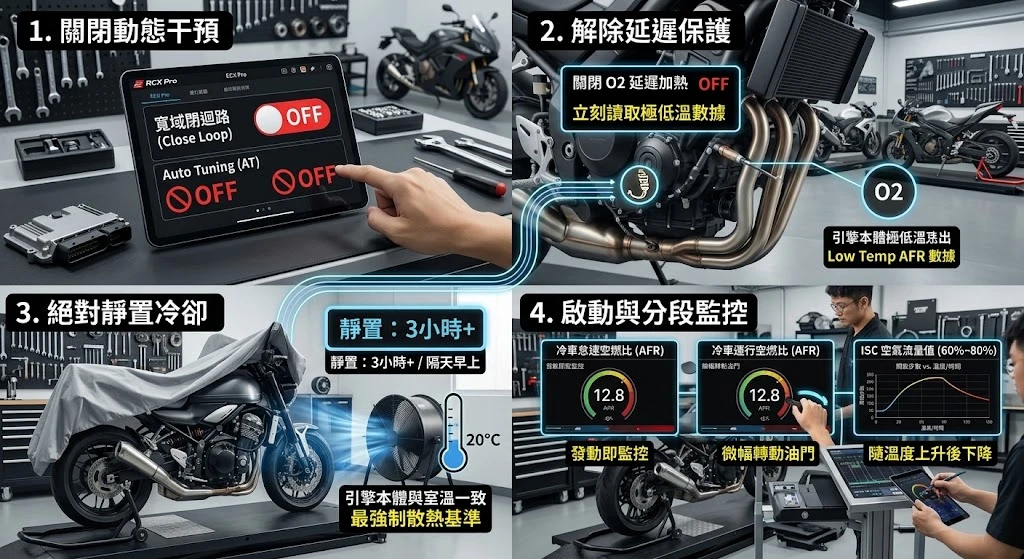

要精準撰寫溫度補償，必須嚴格遵守以下物理操作步驟：
- 關閉動態干預： 請確認「寬域閉迴路 (Close Loop)」與「Auto Tuning (AT)」功能皆為關閉狀態，避免閉迴路干擾原始補償基準。
- 暫時解除延遲加熱保護： 確實「關閉 O2 延遲加熱功能」，讓含氧感知器在發動當下立刻就緒，以便讀取 20~30 度極低溫冷啟動時的真實 AFR 數值。
- 絕對靜置冷卻： 將引擎放置到完全冷車狀態（至少靜置 3 小時以上，並輔以電風扇強制散熱）。實務上，今川車業通常會將車輛靜置過夜至隔天早上，確保引擎汽缸本體與環境室溫完全一致，這是最嚴謹的冷機基準。
- 啟動與分段即時監控： 打開電門嘗試啟動。順利發動後，立刻觀察「冷車怠速空燃比」以及隨著溫度爬升時的球點游標軌跡，同時確認 ISC 空氣流量開度是否正常隨溫度上升而逐步關閉。
- 二次放冷實測「運行補償」： 怠速補償設定好後，引擎必須「再次放冷」。重新發動後進行微幅催油門動作，針對起步當下的「冷車運行補償」進行獨立增減，徹底根除冷車騎出店門時的催油門遲滯與 NOGO 頓挫現象。
溫度補償實務參數基準 (由 20℃ 起算)：
- 20℃ (冷機啟動)： 怠速 AFR 約 11.0~12.3；運行 AFR 約 11.5~12.0。(確保極低溫補償值高於其他溫度，解決冷車「NOGO」與「吸不到油」的體感)。
- 40℃ (微溫狀態)： 怠速 AFR 約 12.0；運行 AFR 約 12.5。
- 60℃ (漸入佳境)： 怠速 AFR 提升至 13.0~13.3；運行 AFR 略微保守設定在 12.5 上下。
- 80℃ (暖機完成)： 視為完全熱機，怠速與運行空燃比回歸技師預設的「目標空燃比 (Target AFR 13.5)」。
在此升溫過程中，隨著燃油霧化效率變好，ISC 開度應該要平順地「逐步下降」至 20% 左右。

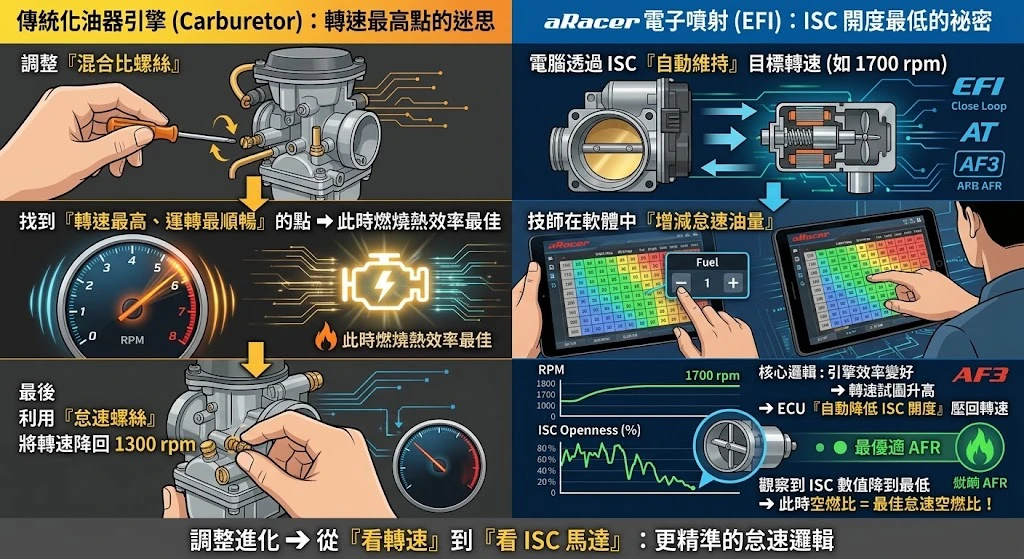

二、 破解最佳怠速空燃比：從化油器混合比到 ISC 旁通閥物理學
ISC 步進馬達開度精準反推引擎熱效率，找尋怠速空燃比 100% 甜蜜點。
上述的目標設定是以「環保與平順」為基礎。但針對大幅度改裝引擎（如改裝高角度凸輪軸，車友俗稱「改高凸」或「抓鳥仔」），到底設定多少 AFR 才是這顆引擎的「最佳怠速空燃比」？這時我們可以套用傳統化油器的「混合比物理學」，結合現代噴射的 ISC 數據來反推！
怠速空燃比最佳化物理作動對比
| 系統類型 | 最佳效率判斷基準 | 物理作動邏輯與調整步驟 |
|---|---|---|
| 傳統化油器 | 引擎轉速 (RPM) 最高點 | 調整混合比螺絲 ➔ 當轉速達到最高且運轉最順暢時，代表燃燒熱效率最佳 ➔ 最後利用怠速螺絲將轉速降回 1300 rpm。 |
| 電子噴射 (EFI) | ISC 步進馬達開度 (%) 最低點 | 電腦透過 ISC 自動維持目標轉速 (如 1700 rpm) ➔ 技師在軟體中增減怠速油量 ➔ 當引擎效率變好、轉速試圖升高時，ECU 會自動降低 ISC 開度來把轉速壓回來 ➔ 因此，觀察到 ISC 數值最低時的空燃比，即為該引擎的最佳怠速空燃比！ |
這種設定方式具備絕對的科學根據。每一顆引擎的壓縮比與氣門重疊角都不相同，透過觀察 ISC 步進馬達的補償值，我們就能精準抓出連馬力機都無法量測的「怠速燃燒極致甜蜜點」，也可以依據此時之空燃比做為目標空燃比之參考。
三、 高低海拔、檔位補償與 AF3 寬域閉迴路的救贖
AF3 寬域模組結合 SUPER XX 電腦，實現高山症預防與 100% 獨立多缸自動調校。
當冷熱車運行都設定完成後，針對會上山下海的車輛，以及打檔車款，還需進行更細緻的補償收尾：
- 大氣壓力補償 (Altitude Comp)： 海拔越高、氣壓越低、空氣密度越稀薄。SUPER 電腦內建大氣壓力補償，能針對氣壓差自動減少噴油量，防止高山症（過濃無力，民間俗稱「軟腳」或「高山症」）。
- 檔位補償 (Gear Comp)： 打檔車需上路或於馬力機上運行 1 到 5 檔，觀察各檔位負載不同時的空燃比微幅差異，手動調整 1-5 檔的燃油補償值。

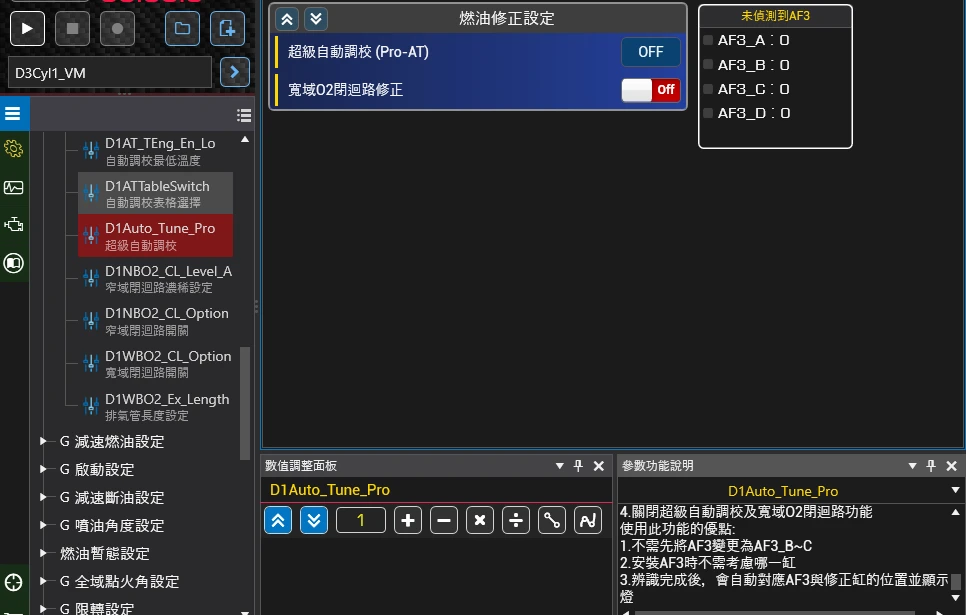

【AF3 寬域模組與超級自動調校的終極防護】 其實上述繁瑣的環境變異，在車輛架設 AF3 寬域空燃比監控模組後，能得到極大的救贖。只要含氧感知器加熱完成，系統就會依據目標空燃比進行「全時自動修正 (Close Loop)」，完美弭平高低海拔的氣壓差。更強悍的是，最新版 aRacer SUPER XX 全取代電腦新增了「超級自動調校 (Super Auto Tuning)」功能。以往多缸重機只能靠一隻感知器讀取綜合廢氣；現在 SUPER XX 支援 (AF3_A/B/C/D) 最多四缸獨立監控。在每缸排氣管（俗稱「黑管」或「改裝管」）出口安裝獨立 O2 測試，能將四缸的油量補償修正至「完美動態平衡」，徹底消除引擎震動，榨出極致性能！
重點摘要：改裝電腦的撰寫絕對不僅限於「拉馬力」，冷啟動的溫度補償、ISC 的物理平衡、高山氣壓補償，每一項都攸關引擎的日常耐用度與順暢性。而強大的 AF3 閉迴路系統與多缸獨立修正，更是將現代數位噴射推向物理極限的神兵利器！
Q：大改缸車冷車超難發，發動瞬間還常發出「喀喀」聲導致啟動盤打滑，只能一直花錢換加強型啟動馬達嗎？
A：不一定！這通常是「啟動點火提前角」設定錯誤導致的逆向缸壓！ 在高壓縮比引擎中，若維持原廠的啟動點火角，混合氣會在活塞抵達上死點 (TDC) 前提前引爆，產生巨大的反向抗力（Counter-torque），直接摧毀啟動盤與馬達。專業技師會透過 ECU「退後啟動點火角」，讓點火延遲，大幅降低瞬間缸壓與啟動系統負擔，這才是治本的物理防護！
在經歷了基礎油圖建立、怠速平衡以及長短期燃油修正 (AT/閉迴路) 之後，我們終於來到了 ECU 調校的最後一塊拼圖：「啟動補償設定」。完成前面所有步驟後，最後的驗證工作，就是在「完全冷車」與「完全熱車」之間，反覆測試引擎啟動＜後＞的穩定度。只有確保每次按下啟動鈕，引擎都能在毫秒間平順甦醒且不熄火，這台車才算真正調校及格。今天，今川車業將帶你深入 aRacer 電腦的啟動運算邏輯，破解改缸車難發動的致命真相！
四、 啟動與怠速的動態交界：為何需要冷熱反覆測試？
引擎熱力學變化極端，冷熱車測試確保發動瞬間油氣濃度 100% 精準匹配。
引擎從靜止狀態到發動，再過渡到穩定怠速，這短短幾秒鐘經歷了極端劇烈的熱力學變化。我們必須在冷、熱車狀態下反覆測試啟動穩定度，因為這兩種物理狀態存在巨大落差：
- 冷車狀態 (Cold Cranking)： 機油黏度極高（引擎內部摩擦阻力最大）、汽缸壁冰冷導致燃油霧化極差（產生壁膜凝結效應）。此時需要極濃的燃油與額外的空氣來強行拉高轉速。
- 熱車狀態 (Hot Cranking)： 機油流動性佳、汽缸高溫有利於燃油瞬間氣化。若此時依然給予冷車時的濃厚補償，反而會造成「熱車淹死 (Hot Fouling)」，導致熱車發不動。
五、 MINIX vs SUPER 系列：啟動補償權限的殘酷物理對比
SUPER 系列 ECU 提供 100% 絕對工程數值自定義，建立精確熱力學啟動模型。
要針對啟動瞬間進行微調，不同等級的 ECU 給予技師的權限完全不同。這也是為何面對重度改裝車，我們強烈建議使用 SUPER 系列的原因。
aRacer ECU 啟動補償控制權限對比
| 功能維度 | aRacer MINIX 系列 (基礎版) | aRacer SUPER 系列 (高階版) | 物理調校精準度差異 |
|---|---|---|---|
| 參數定義方式 | 僅能以「多與寡 (滑桿/百分比)」進行模糊增減，沒有絕對數字可以調整。 | 可以「完整撰寫絕對工程數值」(如具體開啟幾%、指定 AFR 數值、精確點火角度)。 | SUPER 系列能建立精確的熱力學模型，MINIX 僅能依靠技師經驗進行微調。 |
| 空氣量與空燃比 | 綁定單一補償滑桿，無法將空氣與燃油完全獨立拆分。 | 冷車啟動空氣量補償 (ISC) 與 冷車啟動空燃比 (Target AFR) 兩者完全獨立設定。 | 使用者可清楚定義。 |
| 啟動點火角度 | 以補償值增減。 | 冷車啟動點火角度 (Cranking Ignition Timing) 開放全區域自定義。 | 使用者可清楚定義點火角度 |
六、 SUPER 系列專屬：啟動補償三大核心參數拆解
透過精準控制 ISC、Target AFR 與點火角度，徹底克服大改引擎啟動物理障礙。
針對 SUPER 系列電腦，在啟動瞬間，我們必須精細設定以下三大參數，以因應大改引擎的嚴苛物理條件：
- 1. 冷車啟動空氣量補償 (ISC 馬達開度)： 這是決定啟動瞬間「能吸進多少額外空氣」的關鍵。由於冷機摩擦阻力大，必須設定較大的 ISC 開度（如 70%~80%），提供足夠的旁通氣流來突破阻力，防止發動瞬間轉速掉落熄火。
- 2. 冷車啟動空燃比 (Cranking Target AFR)： 這是冷啟動瞬間的「目標空燃比」（由 ECU 演算法運算）。為了克服冷汽缸壁造成的燃料凝結流失，啟動瞬間的 AFR 必須設定得極濃（通常落在 10.5~11.5 之間），確保有足夠的「氣態汽油」能被火星塞點燃。

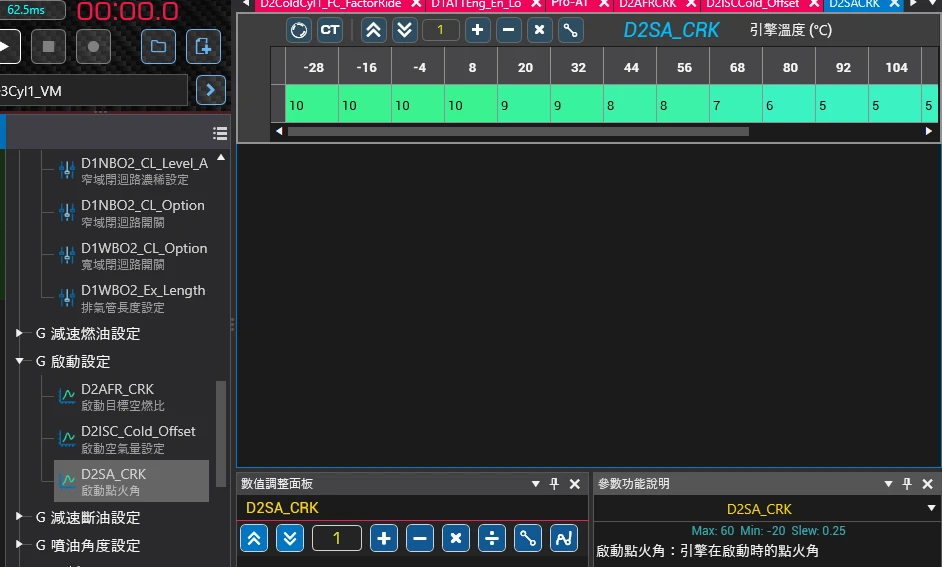

- 3. 冷車啟動點火角度 (Cranking Ignition Timing)： 決定在啟動馬達帶動曲軸時（轉速僅約 300~500 RPM），火星塞要在哪一個角度跳火。這是保護引擎硬體的最重要防線。
七、 大改引擎的保命符：啟動點火退角與抗力消除
延後點火時機降低逆向缸壓 100%，徹底防止高壓縮比引擎啟動盤打滑與馬達燒毀。
許多改裝 59 缸、甚至拉行程的車主，經常遇到啟動馬達重拖、啟動盤掃齒崩壞的問題，誤以為是電瓶沒電或馬達不夠力。事實上，罪魁禍首往往是「點火太早」！
- 反向抗力 (Counter-Torque) 的產生： 啟動馬達帶動的轉速極低。如果維持原廠設定的點火提前角（例如 15° BTDC，上死點前 15 度），由於大改缸壓縮比極高，混合氣提前引爆膨脹，這股巨大的爆炸壓力會在活塞還沒越過最高點 (TDC) 時，就把活塞硬生生往下推。
- 啟動系統崩潰： 這股向下的爆炸力，與啟動馬達向上推的力量直接對撞！這會造成瞬間極大的反向缸壓，不僅啟動盤的滾柱會被瞬間夾爆（發出喀喀聲打滑），啟動馬達的碳刷與漆包線也會因瞬間超載電流而燒毀。
重點摘要：若為大改引擎車輛，專業技師必定會「適度減少啟動點火提前角（退角，Retard）」，將點火時機延後至接近上死點 (0° TDC) 甚至上死點後 (ATDC)。這能讓活塞順利越過阻力最高點後才產生膨脹壓力，大幅降低啟動時的瞬間缸壓與啟動系統負擔，徹底防止啟動盤打滑與馬達燒毀。寫電腦不只要會榨馬力，更要懂得利用物理學保護硬體！

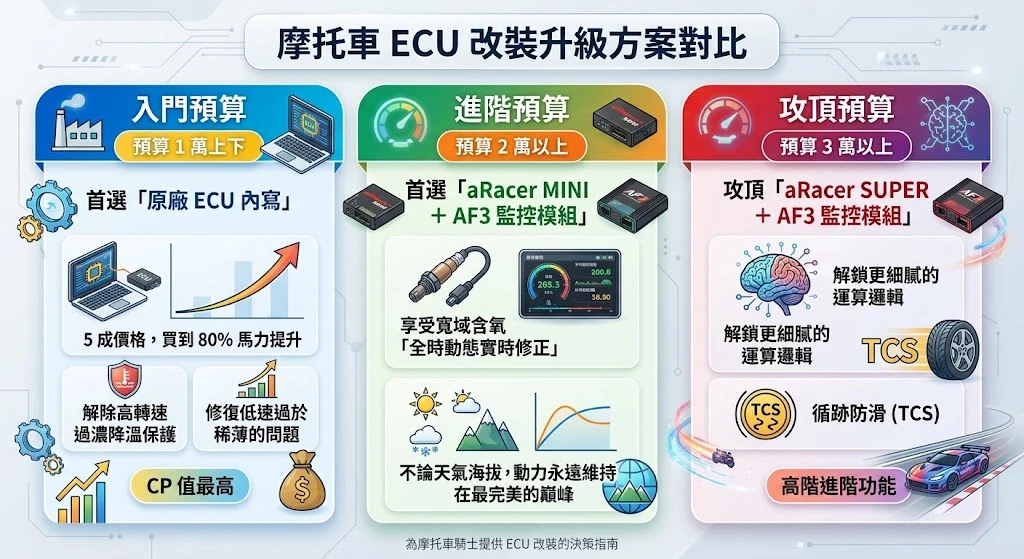

細膩的補償撰寫是區分「能發動」與「好騎耐用」的分水嶺。今川車業依據您的改裝需求，提供最嚴謹的 ECU 升級與實測方案：
- 【一萬元以內：原廠 ECU 內寫優化】 針對全原廠或輕度升級。寫入 StageX 特調油圖，沿用原廠最穩定的冷熱車與高低海拔補償邏輯，免除反覆留車冷機測試的困擾。
- 【兩萬元上下預算：aRacer MINI XX ＋ AF3 寬頻模組】 輕中度升級首選。由技師執行標準隔夜冷車測試建立溫度補償，後續交由 AF3 進行全時閉迴路自動修正，完美應對台灣四季與高低海拔氣候。
- 【三萬元以上：aRacer SUPER XX ＋ AF3 ＋ 雙圖譜冷熱機精修】 頂級重改玩家指名。利用 SUPER 系列獨立的怠速/運行溫度補償圖表，搭配 ISC 物理反推法抓出最佳怠速空燃，並解鎖目標空燃比限制等進階權限，打造如原廠般穩定、卻擁有賽車級動力的終極座駕！
▲ 查看相關機車知識：原廠電腦改缸怎麼搞？舊系統騙一下，把車變成類化油車。
🛠️ 今川實戰維修筆記 (Technician Notes)：
在我們經手的重度改裝案例中，許多車主抱著「車子難發是改缸宿命」的心態來店。實際上，當我們在 SUPER XX 電腦中將冷機補償與啟動點火退角精確設定後，即使是高壓縮比的 59 缸或拉行程引擎，也能做到「一觸即發」。過去曾遇過一台他廠改裝的車輛，因為未設定啟動退角，短短三個月內就打壞了兩組啟動盤與加強馬達。透過精確的 ECU 調校，不僅釋放了動力，更是替車主省下了可觀的後續維修費用，這就是利用物理學與數據保護硬體的最佳實證。
八、 關於 ECU 調校與冷車發動的常見問題 (FAQ)
Q1：為什麼改裝車冷車特別難發動？是電瓶沒電嗎？
A1：不一定。雖然電瓶電壓不足會影響啟動馬達轉速，但改缸車冷車難發通常是因為「冷車溫度補償未設定」導致油氣過稀，或是「啟動點火提前角未退角」，導致產生巨大的逆向缸壓抵抗啟動馬達。透過專業 ECU 調校即可解決。
Q2：我已經裝了 aRacer，但騎去高山還是會覺得車子笨笨的，怎麼辦？
A2：這代表您的「大氣壓力補償」設定可能有誤，或是缺乏寬域空燃比感知器（如 AF3）的即時修正。高山空氣稀薄，若未自動減少噴油量，引擎就會過濃無力（高山症）。強烈建議搭配 AF3 模組開啟全時閉迴路修正。
Q3：寫改裝電腦大概需要多久時間？為什麼有的店家很快，有的要留車好幾天？
A3：如果只寫「熱車基礎油圖」，馬力機上幾小時就能完成。但要確保日常好騎、冷熱發動順暢，就必須「留車靜置過夜」，等待引擎完全冷卻至常溫，才能精準抓出 20℃ 的冷啟動溫度補償與 ISC 物理平衡。這也是今川車業堅持嚴謹撰寫流程的原因。
【學術與工程參考文獻 (References)】
為了提供車友最正確的機電與熱力學觀念，本文之冷機補償與大氣壓力運算，均對標以下國際權威工程規範：
- 冷啟動燃油壁膜效應與蒸發補償 (Cold Start Wall-Wetting and Evaporation Compensation)： 參照 《SAE 汽車工程學會技術論文》(SAE Technical Papers)。在低溫環境下（如 20℃），噴射出的燃料無法完全氣化，大量液態汽油會附著在進氣歧管與汽缸壁上形成油膜 (Wall film)。為了確保燃燒室內部能有足夠的「氣態燃料 (Vaporized fuel)」以達到可燃界限 (Flammability limit)，ECU 必須在冷啟動瞬間提供高達理論值 1.5 至 2.0 倍的濃混合氣 (如 AFR 11.0)。隨著冷卻水溫 (ECT) 上升，壁膜蒸發率提高，補償係數必須呈非線性衰減，以防止火星塞被過濃燃油「淹死 (Fouling)」。此文獻深度印證了冷啟動時空燃比必須極度濃化的熱力學必然性。
- 大氣壓力感測與容積效率修正 (Barometric Pressure Sensing and VE Correction)： 依據德國 Bosch 《引擎管理系統與電子控制架構手冊》。隨著海拔升高，大氣壓力 (Barometric Pressure) 與空氣密度 (ρ) 呈指數下降。若 ECU 不具備大氣壓力補償係數 (K_baro)，引擎在固定節氣門開度下的實際進氣質量流率將遠低於平地海平面設定。這會導致高山工況陷入嚴重的過濃燃燒 (Rich Burn)，引發動力衰退與大量碳微粒排放。透過寬域 O2 (Wideband Sensor) 的閉迴路控制與內建氣壓計，能即時將燃油脈寬下修，實現完美的動態高山補償。此手冊精確說明了高低海拔氣壓變異對於引擎容積效率的直接衝擊與 ECU 的應對策略。
⚠️ YMYL 安全與免責聲明：本技術文章關於 ECU 調校、溫度補償與點火角度等參數設定，僅供工程學術研究與賽道改裝參考。不當的供油與點火設定可能導致引擎毀損或失去動力。實際道路行駛請遵守台灣交通法規，並由專業技師進行施工調校。
