Q：開啟 Auto Tuning 讓電腦自己跑油圖，不就好了嗎？為什麼還會寫壞引擎？

A：因為你忽略了「噴油嘴極限」與「動態補償落差」！ Auto Tuning 是長期燃油修正 (LTFT) 的另一種型態，若你在開啟 AT 時反覆狂轉油門，會導致電腦誤判。更致命的是，若沒有在全油門時透過 LOG 監控「噴油嘴使用率（超過 85% 即進入過熱危險區）」，電腦就算想補油也噴不出來，最終導致引擎因稀薄燃燒而融毀。寫油圖絕對不能依賴全自動，必須搭配 LOG 黑盒子手動精修邊緣格數！

在歷經硬體測漏、怠速氣密平衡以及基礎目標空燃比與點火的防護設定後，我們終於進入全取代電腦調校的最深水區：「正式撰寫油圖 (Fuel Map)」。許多車友或新手技師以為，只要花大錢買了 AF3 寬頻模組，開啟 Auto Tuning (AT) 就能騎車等電腦自己寫完後儲存。但在今川車業的實務經驗中，這種「全自動依賴症」正是毀掉高壓縮比改缸車的頭號殺手。今天，我們將從原廠 ECU 的長/短期燃油修正底層邏輯出發，帶你透視 aRacer 寫油圖的必備 SOP 與致命陷阱！

一、 油圖運算的底層：STFT 與 LTFT 燃油修正力學

了解 STFT 即時動態修正與 LTFT 長期基準線學習的差異，是掌握 aRacer Close Loop 與 Auto Tuning 運作原理的核心基礎。

在開始撰寫前，你必須先理解汽車工程學中的「燃油修正 (Fuel Trim)」。引擎電腦（ECU）是透過這兩種修正機制，來追逐我們設定的「目標空燃比」。

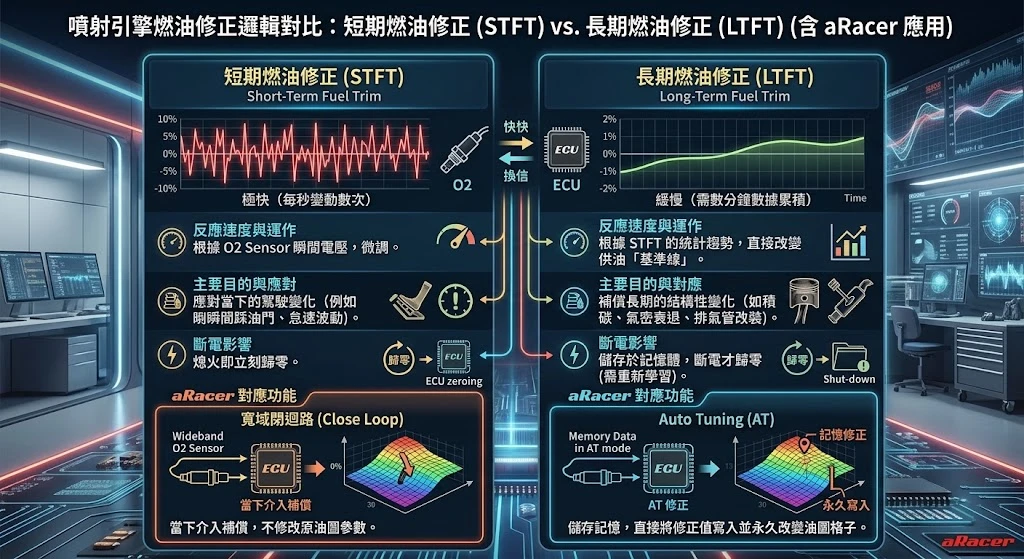

📊 短期 (STFT) vs 長期 (LTFT) 燃油修正核心差異對比

短期修正 (STFT) 負責應對瞬間變化，斷電即歸零；長期修正 (LTFT) 則補償結構性改變並儲存於記憶體。aRacer 的 AT 即為 LTFT 的應用，會永久改變油圖格數。

二、 Auto Tuning (AT) 的正確操作與致命誤區

AT 學習過程必須保持穩態騎乘，且因 CVT 斜雞蛋型油圖特性，技師必須手動精修邊緣油圖格數，才能避免瞬間大油門引發的 Nogo 頓挫。

理解了 AT 其實就是長期燃油修正的另一種概念。原廠電腦的 LTFT 是讓 ECU 自動學習車輛衰退後的工況，而 AT 則是跳過短期修正階段，直接對比目標空燃比並修改油圖。在熱機完成後開啟 AT 進行路試，必須嚴守以下物理操作規範：

• 穩態寫入原則： 先以中小油門反覆平穩騎乘。絕對禁止手抽筋式的迅速來回轉動油門！ 瞬間的 TPS 亂轉會讓油圖表格亂跳，造成 O2 訊號延遲與電腦誤判，把油圖寫得亂七八糟。

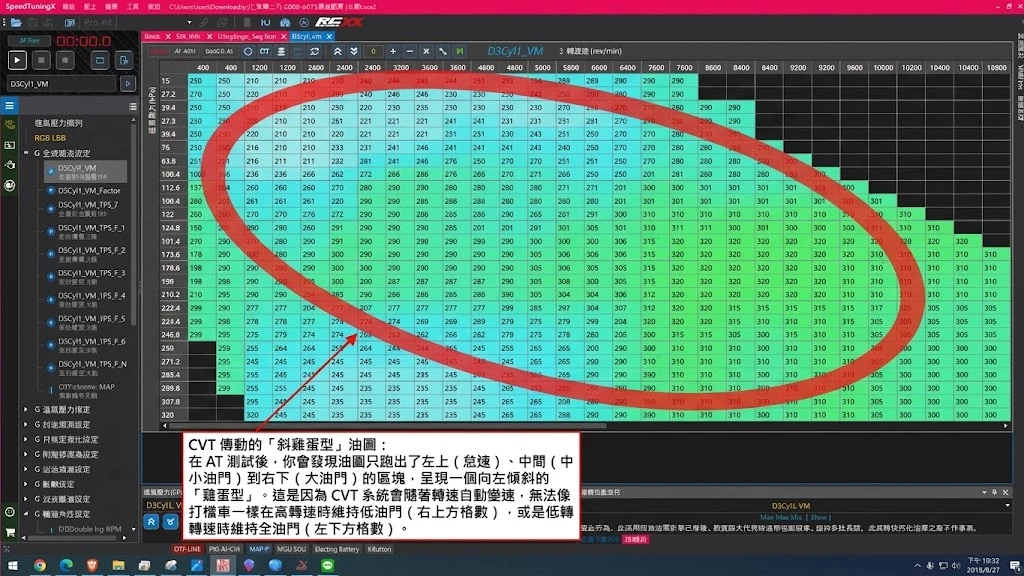

• CVT 傳動的「斜雞蛋型」油圖： 在 AT 測試後，你會發現油圖只跑出了左上（怠速）、中間（中小油門）到右下（大油門）的區塊，呈現一個向左傾斜的「雞蛋型」。這是因為 CVT 系統會隨著轉速自動變速，無法像打檔車一樣在高轉速時維持低油門（右上方格數），或是低轉速時維持全油門（左下方格數）。
• 邊緣格數的手動精修補償： 電腦的內插法運算 (Interpolation) 會受到相鄰格子的影響。對於沒有跑到的左下角與雞蛋型邊緣格數，必須手動以「有跑到的邊緣格數為基準，平滑遞減/遞增撰寫」，雖然目測 LOG 並沒有跑到左下角油圖，但經過實際測試後，依據電腦演算法的規則，雞蛋圈旁之油圖對於圈上之油圖還是會有所影響，可手動撰寫修正，改善大油門頓挫感受。(註：SUPER 系列建議以 2x2 格數同步平滑增減；MINI 系列則因解析度低以單格增減為佳。)

三、 突破極限的生死線：噴油嘴使用率 (Duty Cycle)

全油門時噴油嘴占空比若超越 85%，將導致線圈過熱卡死引發災難性稀薄燃燒，必須透過 LOG 嚴格監控並適時更換大流量噴油嘴。

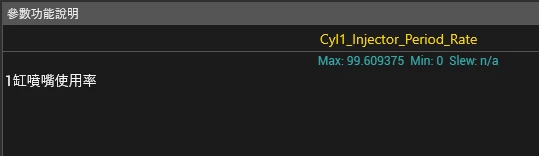

隨著油門全開 (WOT) 測試，你必須在電腦監控畫面上死盯一個致命數據：「噴油嘴使用率 (%)」。

• 物理定義： 0% 代表噴油嘴完全關閉；50% 代表開啟一半時間；100% (Static) 代表噴油嘴已達物理極限，完全開啟無法再給出更多燃料。
• 安全防線 (80% ~ 85%)： 汽車工程界公認的最佳安全上限。必須保留 15% 的時間讓電磁閥散熱冷卻，並因應寒流來襲（空氣密度極高）時的額外供油需求。
• 災難發生步驟： 若全油門時使用率超過 85% 甚至逼近 100%，噴油嘴會過熱作動失常。此時若引擎持續高轉，供油無法跟上，會瞬間陷入「極度稀薄燃燒 (Lean)」，直接引發高溫爆震、融穿活塞縮缸！(即使有 AF3 閉迴路，使用率過高就是噴不了，無解)
• 反向災難（過低）： 若全油門使用率低於 60%，代表改裝的噴油嘴 CC 數過大。這會導致在低轉速/怠速時，噴油脈寬極短，燃料霧化極差，引發怠速嚴重抖動與啟動不易等狀況。

四、 LOG 黑盒子實戰與預防性撰寫

透過 LOG 疊加分析空燃比與閉迴路修正值，並強制減輕普利珠進行超轉區預防性油圖補齊，是確保下坡不炸缸的最終保命防線。

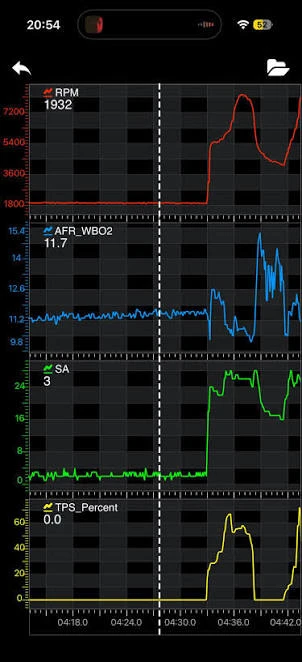

上圖為 LOG 真實圖表，可點入參數上長按後，去選擇想出現之參數，例如噴油脈寬、噴嘴使用率、電壓、燃油修正值等參數。

關閉 AT 後，我們打開「寬域閉迴路」與「LOG (數據日誌)」進行 10-15 分鐘的模擬各種路況騎乘。LOG 會以毫秒級距記錄轉速、噴油脈寬與 AFR，是調校師抓出問題的「黑盒子」。

• LOG 圖表疊加分析： 回到車行，打開分析圖表（電腦：IVEWX / 手機：紀錄分析），將 Target AFR (目標空燃比) 與 AFR-WBO2 (實際空燃比) 兩條曲線疊加。找出差異處，觀察 LOG 值中的 Fuel_CL(燃油修正值) ，依據修正值手動進入油圖進行格點修正號數。
• 閉迴路實測真相（有 O2 vs 無 O2）： 如實測影片所示，全油門 9500 轉時若未開啟閉迴路或未裝 O2 感知器，實際空燃比可能飆至 16.3 造成毀滅性稀薄燃燒；而當開啟閉迴路時，電腦能在瞬間補入 +24.8% 的油量將空燃比拉回安全的 12.8~12.9。這證明了寬域 O2 感知器是保護引擎不炸裂的終極安全氣囊。
• 修正值正負號的安全物理意義： 技師撰寫時會刻意追求燃油修正值呈現「負值」而非「正值」。因為負值代表原始油圖稍濃、電腦在主動幫你減油，此時引擎處於降溫安全的富油狀態；反之若長期為正值，代表原油圖偏稀、電腦隨時處於補油極限，一旦遇到大負載、雙載或低溫寒流便有炸缸風險。
• 車主驗收店家油圖的終極指標： 消費者要確認店家油圖是否在真實路況下精準調校，只需調出日常騎乘 LOG。若閉迴路修正值穩定落在 ±5%~10% 以內，代表基礎油圖底子扎實；若修正值動輒出現 +20% 以上，代表原本的油圖根本沒有寫好，只是純粹依賴電腦閉迴路在硬補擦屁股！
• 超轉預防性撰寫 (超重要！)： 完成修正後，務必將傳動普利珠調輕，強制將極限轉速從原本的 9500 轉拉高至 10000 轉以上進行測試。必須把超轉區域的油圖也修正至目標 AFR，這是預防下坡超轉時，沒寫到油圖而炸缸的終極保命符。
• 加速補償的最後介入： 當 LOG 確認正常騎乘的目標與實際 AFR 完全吻合後，此時才能開啟「加速補償」。針對全油門瞬間造成的短暫過稀，透過補償值微幅加濃，抑制瞬間重負載引發的爆震。
• 下圖為 AFR_WBO2 (空燃比) & AFR_TARGET (目標空燃比) & Fuel_CL (燃油修正值)，此三者數值決定了空燃比是否精準落於技師設定之目標空燃比上。

重點摘要：

• 調校的最後一哩路，是確認閉迴路修正值維持在 10% 以內，且最好是「負數（代表原油圖略濃，閉迴路在幫你減油）」。寧可油圖偏濃保護引擎，也絕對不允許稀薄燃燒的存在！此外，務必透過 LOG 監控引擎溫度，若溫度攀升過快，除了加濃油氣降溫，更應果斷建議車主進行散熱系統的硬體升級。
• 若是早期 RC1 & 2 系列之電腦，運算速度較慢幀數較低，AT 時會產生非線性的 LOG 圖，格數容易「跳著跑」導致失準，必須大量依賴手動填寫。而 SUPERX 系列搭配 AF3 可運用高運算速度優勢大幅簡化修正過程。
• 基本功（設置）有設定好，可以大幅簡化撰寫難易度。自然進氣引擎的基礎撰寫並不困難，按部就班做好前置作業，若搭配馬力機滾輪以及定傳動測試，更能迅速完成基礎油圖建立，但不可避免的還是需要經過實戰路試的 LOG 讀取並修正步驟！

今川實戰維修紀錄與技師體感：
實戰步驟提醒：千萬不能單純依靠 AT 功能去完成油圖，尤其是早期款式的 ECU 幀數偏低會有延遲的問題，需要非常注意。我們遇過車主自己開 AT 跑山，結果油圖亂跳導致供油油圖大亂，造成NOGO以及稀薄燃燒。反覆看 LOG 去驗證真實空燃比，確保沒有因運算延遲導致油圖寫錯位置，這才是專業改裝店家的價值所在。

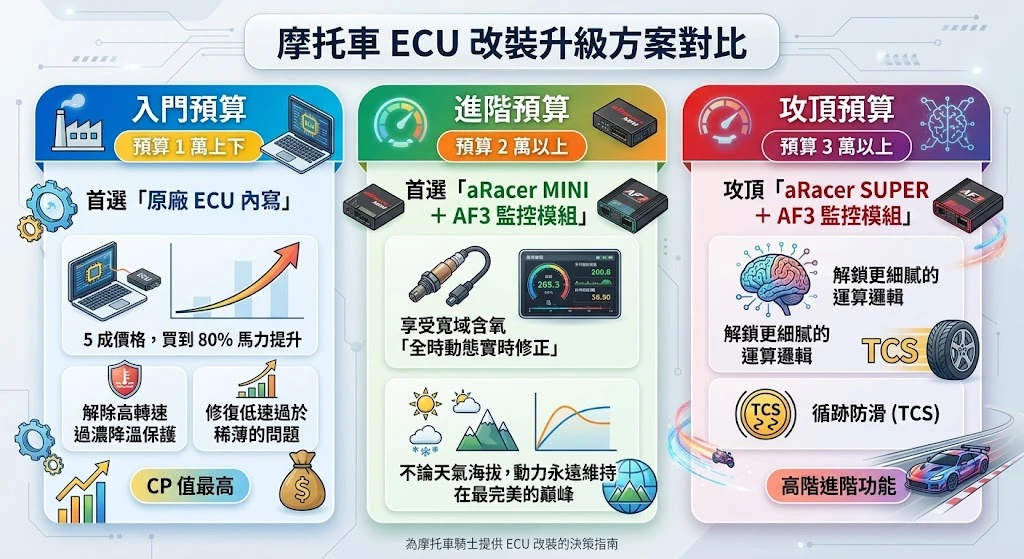

五、 解決方案與預算指南

從免除複雜設定的內寫方案，到解鎖三維圖譜與高幀率運算的 aRacer SUPER 組合，精準匹配不同程度的改裝需求。

寫油圖是一場軟體與硬體極限的博弈。今川車業依據改裝需求，提供最嚴謹的 ECU 路試與調校方案：

• 【一萬元以內：原廠 ECU 內寫】 針對全原廠或輕度升級。寫入 StageX 特調性能油圖，無需面對噴油嘴極限與 LOG 抓蟲的複雜工程，隨插即用，提升動力最輕鬆。
• 【兩萬元上下預算：aRacer MINI XX ＋ AF3 ＋ 精準路試】 輕中度升級首選。由專業技師執行完整 AT 學習與 LOG 分析，確認噴油嘴使用率安全，並手動補齊 CVT 傳動未涵蓋的邊緣油圖，確保全區域平順。
• 【三萬元以上：aRacer SUPER XX ＋ AF3 ＋ 雙圖譜馬力機精修】 重度大改玩家指名。透過馬力機「定傳動」強制寫滿整張 MAP 油圖，再落地進行 CVT 道路實測微調。並利用 SUPER 系列極高運算幀數的優勢，同步精修 MAP 與 TPS 雙圖譜，榨出引擎每一分極限！

六、 國際權威網站與理論支持 (International Theoretical Support & Citations)

結合 SAE 技術論文與 Bosch 引擎系統手冊，科學證實噴油嘴占空比極限與 STFT/LTFT 積分控制對防禦稀薄燃燒之絕對必要性。

為了提供車友最正確的機電與熱力學觀念，本文之噴油嘴極限與燃油修正邏輯，均對標以下國際權威工程規範：

• 噴油嘴占空比極限與線圈熱衰竭 (Injector Duty Cycle Limit and Coil Thermal Degradation)： 參照《SAE 汽車工程學會技術論文》(SAE Technical Papers)。電子噴油嘴的電磁線圈在驅動銜鐵 (Armature) 開啟閥門時會產生大量焦耳熱。工程規範明定，最大連續占空比 (Duty Cycle) 不應超過 80-85%，必須保留足夠的關閉時間 (Off-time) 讓線圈透過燃油流動進行散熱。若占空比逼近 100% (Static flow)，線圈將因過熱導致阻抗急遽升高，進而引發噴油延遲或卡死，最終導致高負荷狀態下的災難性稀薄燃燒 (Catastrophic Lean Burn)。深度語意共現解析：監控噴油嘴使用率是阻絕電磁線圈高溫熱衰竭的物理防線，超過 85% 即進入隨時可能卡死的死亡區域。
• 長短期燃油修正與閉迴路控制理論 (STFT/LTFT & Closed-Loop Control Theory)： 依據德國 Bosch 《引擎管理系統與電子控制架構手冊》。現代引擎管理系統使用 PID 控制器 (Proportional-Integral-Derivative) 來處理空燃比。STFT 屬於比例與微分控制，負責即時的高頻震盪誤差修正；LTFT 屬於積分控制，負責收斂長期的穩態誤差。在調校改裝車輛時，必須先在穩態工況下（如禁用加速補償）完善基礎 Volumetric Efficiency (VE) 表格，使 STFT 與 LTFT 的補償總和趨近於零或微負值，方能確保引擎在開迴路 (Open-Loop，如全油門急加速) 狀態下，依然擁有精準且安全的燃油供給。深度語意共現解析：AT 自動調校本質上是 LTFT 積分控制的應用，唯有穩態學習才能建立正確的 VE 基準線，避免瞬態亂流干擾參數收斂。

七、 常見問題 FAQ

⚠️ YMYL 安全提示與免責聲明：本技術文章關於燃油圖譜調校、噴油嘴極限監控與超轉防護之論述，僅供工程學術研究與賽道改裝參考，實際道路行駛請遵守台灣交通法規。不當之參數設定極易引發引擎稀薄燃燒、高溫爆震或瞬間熄火危險，請交由具備 AF3 空燃監控與 LOG 分析能力之專業技師執行。
