《(05)ARACER電腦撰寫流程-目標空燃比設置、點火角度、補償關閉前置作業》
從關閉加速補償、制定基礎油圖到高凸輪軸的空燃比對策，帶你掌握保護引擎又榨出馬力的調校底層邏輯。
▲ 今川實戰教學：aRacer MINI 與 SUPER 系列在改裝引擎上的閉迴路運算差異。
Q：剛換上 aRacer，要怎麼設定空燃比和點火角？可以馬上開啟加速補償讓車變猛嗎？
A：絕對不行！ 在基礎油圖尚未寫好前，開啟「加速補償」或「油門全開模式」，只會讓電腦反覆補正，導致你永遠寫不到精準的空燃比。正確的 SOP 是先關閉所有動態補償，並針對改裝幅度設定偏保守（較濃）的目標空燃比與退後點火角。在確保引擎不爆震、不熄火的安全基準下進行路試，這才是保護引擎同時榨出馬力的專業調校起手式！
在完成硬體測漏與怠速 ISC 平衡設定後，終於要進入 ECU 調校的核心領域：目標空燃比與點火角度設定。許多 DIY 車友迫不及待想把參數設得極端，或是立刻開啟加速補償享受「爆發力」。但在今川車業的實務準則中，這無疑是在拿引擎壽命開玩笑。本篇文章將以 aRacer SUPER 系列為主幹，徹底拆解撰寫初期的「補償關閉 SOP」，並為您建立無論原廠車或重度改裝車皆適用的空燃與點火通則。

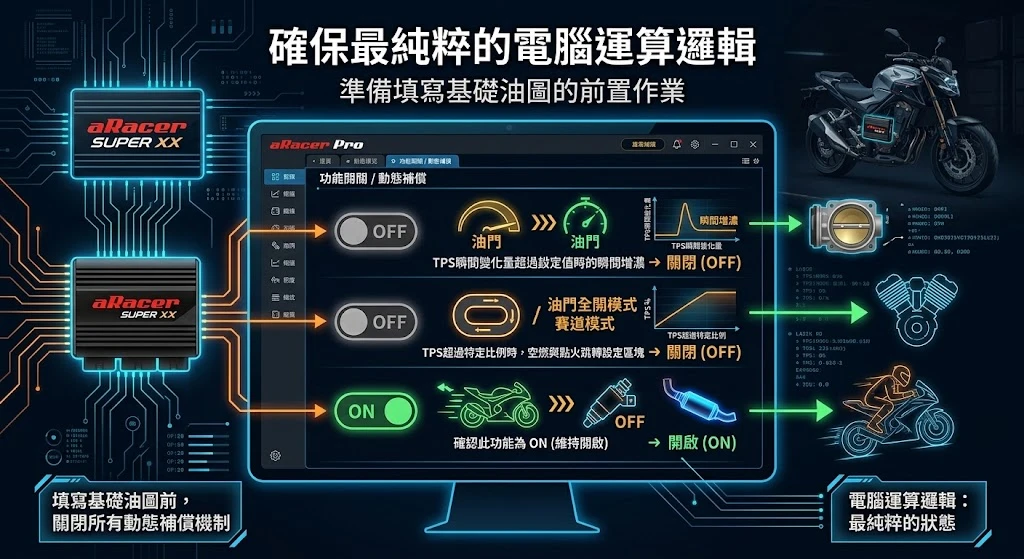

一、 撰寫初期的絕對要建：關閉所有動態補償
基礎油圖是調校的核心基石，未寫好前開啟加速補償會導致 AF3 讀取數值混亂，使 ECU 陷入無止盡的修正循環。
在開始填寫基礎油圖前，必須確保電腦的運算邏輯是「最純粹的」。請務必先關閉所有與熱車運行有關的動態補償機制：
- 加速補償模式 (Acceleration Enrichment)： 這是當 TPS (油門開度) 瞬間變化量超過設定值時，電腦為了防範瞬間吸氣過多導致的稀薄燃燒，而進行的「瞬間增濃」。
- 油門全開模式 (WOT / 賽道模式)： 在舊版 SUPER 系列中常見，當 TPS 超過特定比例，空燃與點火會跳轉進入另一個設定區塊。
- 減速斷油模式 (Deceleration Fuel Cut-off)： 請確認此功能為 ON（維持開啟）。
- 物理影響與災難防護： 如果基礎油圖 (Base Fuel Map) 還沒寫好，就讓加速燃油設定介入，當你大補油門時，空燃比機讀到的數字會是「基礎圖 + 補償值」的混亂結果。使用者將永遠無法確認基礎油量是否正確，導致調校失準。
重點摘要：所有的補償值（如加速增濃、溫度補償），都必須建立在完美的「基礎油圖」之上。沒有完成基礎油圖就開啟補償，就像是在沙地上蓋大樓，基礎不穩，油圖非常難調整！

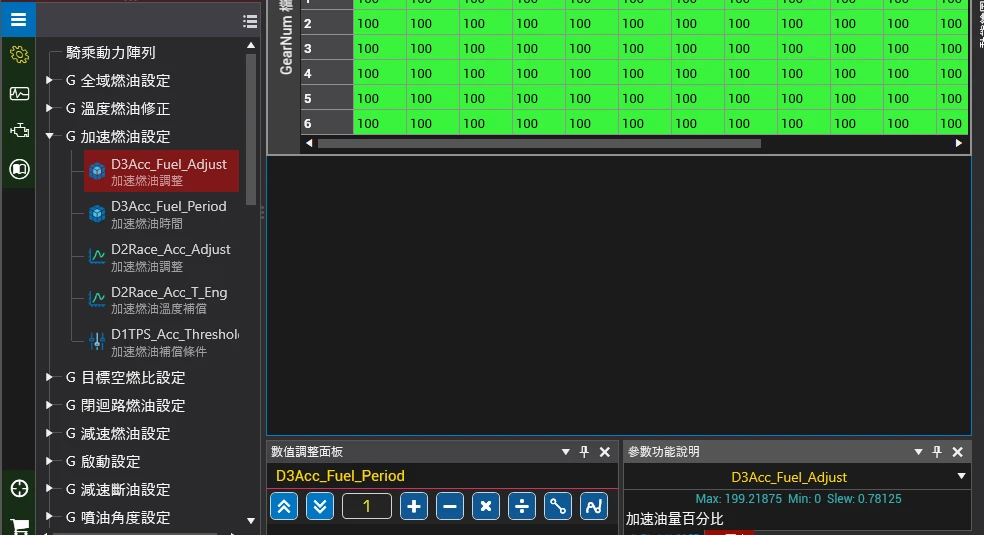

下圖將所有加速燃油補償均檢查設置為 100 即為沒有補償，以便利於撰寫準確油圖：
二、 目標空燃比 (Target AFR) 物理通則與改裝差異
將全油門目標 AFR 鎖定在 12.5~12.8 的 LBT 區間，能兼顧最大爆發推力與汽化潛熱帶來的燃燒室冷卻保護。
目標空燃比是 ECU 運作的終極目標。我們必須了解不同負載下的熱力學需求：
📊 空燃比狀態比例對馬力的物理影響
| 燃燒狀態 | 數值範圍 (AFR) | 引擎運作特性與物理影響 |
|---|---|---|
| 最大動力空燃比 (LBT) | 12.5 ~ 13.0 : 1 | 🚀 馬力輸出最大化。 燃燒速度最快、火焰傳播最有效率，產生最大爆炸推力。 |
| 理論空燃比 (Stoichiometric) | 14.7 : 1 | ⚖️ 馬力中等，兼顧環保。 燃油效率最高，但並非馬力最大。 |
| 稀薄燃燒 (Lean) | > 15.0 : 1 | 🔻 馬力明顯下降，高溫危險。 燃燒速度變慢，極易引發引擎過熱或爆震 (抓鳥仔)。 |
| 過濃燃燒 (Rich) | < 11.5 : 1 | 🔻 馬力下降，浪費燃油。 燃燒不完全，多餘汽油洗刷汽缸壁，甚至冒黑煙。 |
🔧 今川車業道路版改裝建議值
這只是通則，每一間店家有其設定考量。依據今川在道路用改裝引擎上的實務經驗，建議配置如下：
- 全油門 / 高負載區： 落於 12.5 ~ 12.8，追求最大動力並兼顧燃燒室冷卻。
- 小油門 / 巡航區： 落於 13.0 ~ 13.5，落在較為省油但兼具性能的區間。
- 收油滑行區： 落於 14.0 ~ 15.0，維持回油門瞬間再度給油的立即動力反應（需配合減速斷油 ON/OFF 決定）。
- 怠速區間： 落於 13.5~14 上下，維持排氣檢測容易通過，且較好啟動之空燃比。

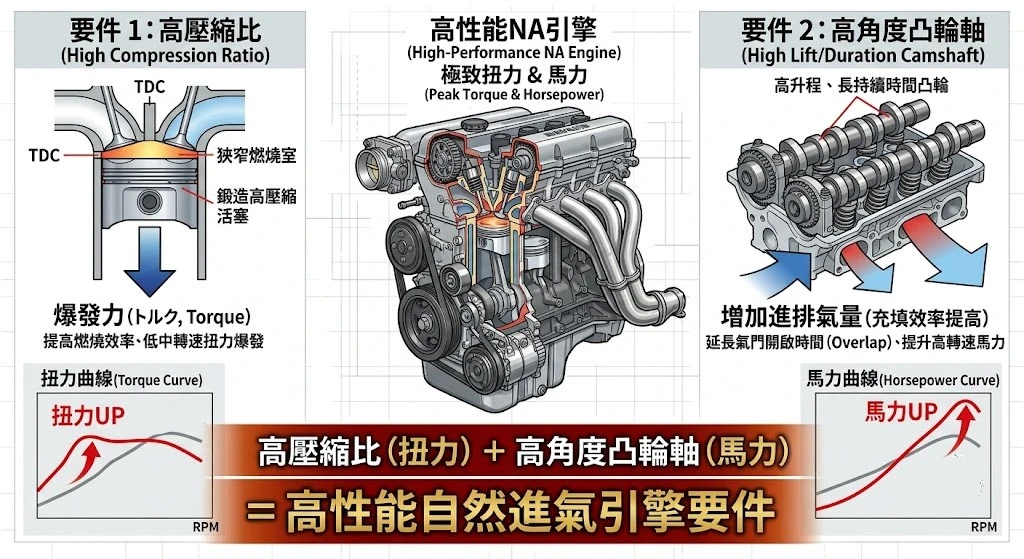

三、 重度改裝車的保命符：高凸與高壓縮比的通則
大改凸輪軸導致低速氣流不穩，高壓縮比可能會導致引擎溫度較高，必須將怠速空燃比強制加濃至 12.5~13.5，保護引擎維持溫度穩定怠速。
上述的 14.7 巡航通則僅適用於原廠或輕度改裝。一旦加入大改缸、極端高角度凸輪軸，引擎的流體力學將發生劇變，原本的通則就不再適用。
📊 原廠 vs 大改引擎 目標空燃比新舊通則對比
| 運作區域 | 原廠/輕度改裝通則 | 高凸 + 高壓縮比改裝通則 | 核心調整目的與物理真相 |
|---|---|---|---|
| 怠速 / 極低轉 | 14.2 ~ 14.7 | 12.5 ~ 13.5 (偏濃) | 彌補大凸輪氣門重疊造成的氣流不穩，強制穩定怠速不熄火。 |
| 中負載巡航 | 14.7 (理論值) | 12.0 ~ 13.5 (濃) | 防止高壓縮比引擎在巡航時，因稀薄燃燒引發蓄熱與過熱。 |
| 全油門 / 高轉速 | 12.5 ~ 13.0 | 12.0 ~ 12.5 (濃) | 強制利用汽油蒸發潛熱冷卻燃燒室，壓制爆震，保護活塞與氣門。 |

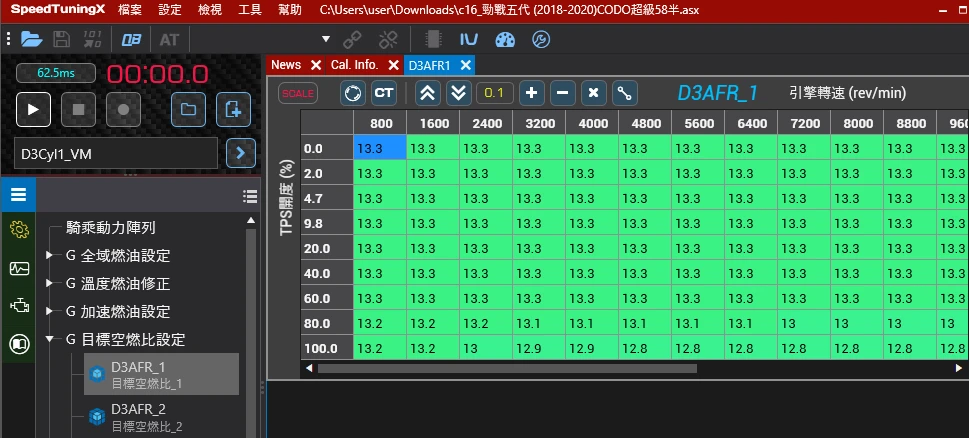

下圖可見 CODO 超級 58.5 引擎套件設置，目標空燃比均較理論值濃但趨進於理論值，若車輛周邊散熱配置得當，技師可將小油門區塊空燃比調整偏稀薄自由發揮，全油門區塊若散熱條件較差之車輛可增濃減低排氣溫度保護引擎。
四、 點火角度 (Ignition Timing) 的安全基準設定
大幅度改裝引擎務必將全油門點火角退後至 20~23 度起手，降低峰值壓力以避開爆震死亡區域，後續再透過馬力機逐步找回最佳點火角 (MBT)。
點火角度直接決定了汽缸內的峰值壓力。設定過於提前，極易引發毀滅性的「爆震 (Knocking) 縮缸」。
- 原廠引擎： 可直接套用 aRacer 內建罐頭軟體之點火圖，並微幅增減 1-2 度進行保守測試。
- 大幅度改裝引擎： 強烈建議先將點火角度「退後」。
- 全油門高負荷區塊： 先保守設置於 20°~23° 之間。
- 輕負荷區塊： 設置於 25° 上下。
- 後續再透過路試或馬力機測試，逐步找回最大馬力點火角 (MBT)。
重點摘要：調校初期的最高指導原則是「保護引擎」。關閉所有補償，將空燃比預設濃一些，點火角退一些。在安全基準下進行冷磨合與道路測試，確認溫度、硬體皆正常後，才逐步「調稀空燃比、提前點火角」來榨出極限動力，這才是對改裝引擎最負責任的專業調校流程！

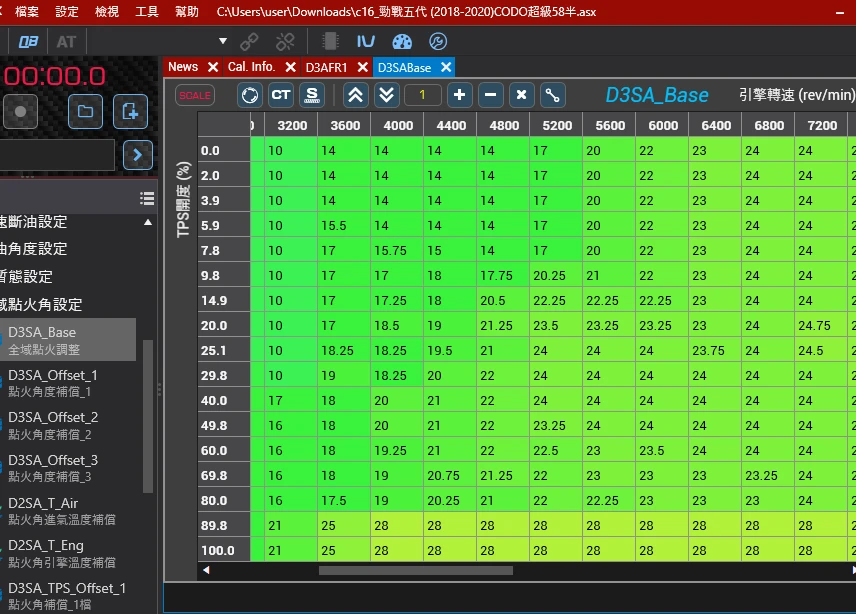

下圖為 CODO 超級 58.5 引擎套件之罐頭點火角度，可見保守設置，留給技師逐步往動力邁進之點火提前角的空間。

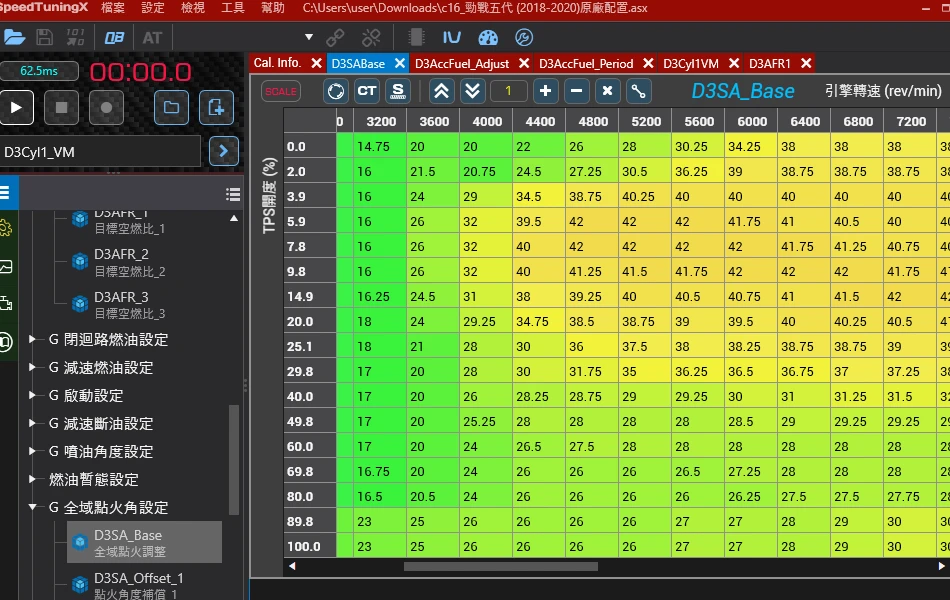

再觀察 aRacer 開發給五代勁戰原廠硬體的點火角度罐頭內容：可發現點火角度與改裝引擎有截然不同的個性，小油門區間點火提前許多甚至到 40 度，全油門則落於 28~30 之間也偏向性能壓榨化的點火角度。
今川實戰維修紀錄與技師體感：
我們遇過太多 DIY 車主自己亂拉點火角，以為越提前馬力越大。結果引擎一遇高溫負荷就發出連續的金屬敲擊聲 (爆震)，拆下火星塞看全白，活塞甚至已經溶出孔洞！重點在於，有些原廠引擎的 ECU 在小油門點火角度會超過 40 度，那是為了通過環保法規在極端高溫下運作。內寫或改裝全取代電腦的優勢，就在於能大幅改善這種惡劣工況，退回安全的點火區間並增濃些許汽油降溫，保護引擎壽命。
還有一參數，多數技師、車友較少操作，是噴嘴角度、噴油時間點的相關設定，往後相關章節在提及，非特殊改裝車量通常以罐頭燒錄軟體為主。
最後：以上均為電腦版 SUPER XX 系列之操作內容，若是手機 APP 版本搭配 MINI XX 基本版本電腦：
- 依然可設置目標空燃比
- 打開 APP 介面會看到點火角度均為 0，此 0 非真實的 0，而是基於 BASE 點火圖底下的 0，BASE 是 23 度的話表單上的 0 = 23 度，寫入 -1 等於 22 度，無法直接讀取點火角度，需騎乘 LOG 後逐步讀出點火角度並視狀況增減
- 加速補償可以在 APP 內容中關閉
- 減速斷油可以在 APP 內容中關閉
- 噴嘴角度可以在 APP 內容中設定

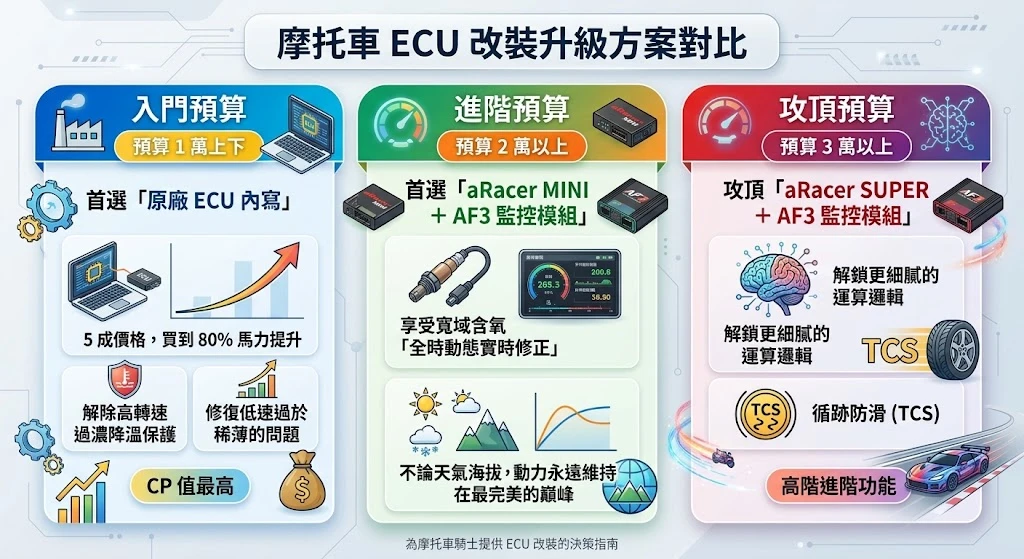

精準的目標空燃比與點火設定，是決定引擎壽命與動力的關鍵。今川車業提供以下專業 ECU 升級與調校方案：
- 【一萬元以內：原廠 ECU 內寫】 針對全原廠或輕度進排氣升級。寫入 StageX 特調性能油圖與保守強化的點火曲線，免去複雜的軟體底層設定，隨插即用、穩定可靠。
- 【兩萬元上下預算：aRacer MINI XX ＋ AF3 寬頻模組】 輕中度升級首選。利用 AF3 模組監控真實空燃比，由專業技師為您建立正確的目標空燃比，啟動全時自動修正，完美兼顧日常通勤與熱血騎乘 (Nogo 掰掰)。
- 【三萬元以上：aRacer SUPER XX ＋ AF3 模組 ＋ 專業筆電調校】 頂級重改玩家唯一指名。透過解鎖底層 MAP 運算權限，針對大高凸、高壓縮比引擎重建三維容積效率與安全點火圖，確保極端動力下的引擎耐用度與極限爆發力。
五、 國際權威網站與理論支持 (International Theoretical Support & Citations)
以 SAE 論文與內燃機聖經為底層，科學驗證最佳扭矩點火角退後防爆震及高重疊角怠速加濃的流體力學必備原則。
為了提供車友最正確的數位噴射調校觀念，本文所闡述之空燃比熱力學與點火防護邏輯，均對標以下國際權威工程規範：
- 最佳扭矩點火提前角 (Minimum advance for Best Torque, MBT) 與爆震界限 (Knock Limit)： 參照內燃機聖經 John B. Heywood 著 《Internal Combustion Engine Fundamentals》。提高壓縮比能提升熱效率，但同時會讓未燃燒混合氣的末端溫度急遽升高，大幅縮小爆震安全裕度 (Knock Margin)。在改裝初期將點火角退後 (Ignition Retard)，能有效降低燃燒峰值壓力的發生時機，避免自燃現象摧毀活塞，是建立高壓縮比引擎安全基準的必要工程手段。深度語意共現解析：退後點火角實質上是將峰值壓力釋放於活塞上死點後方，犧牲微小熱效率換取絕對的抗爆震安全界線。
- 高重疊角凸輪軸與低速掃氣損失 (High Camshaft Overlap and Scavenging Loss)： 依據《SAE 汽車工程學會技術論文》(SAE Technical Papers)。當改裝大重疊角的高凸輪軸時，在低轉速與高進氣歧管真空狀態下，排氣管內的廢氣容易逆流回進氣歧管（內部 EGR 效應），大幅降低容積效率與燃燒穩定性。因此，將怠速與低轉區間的空燃比加濃 (如設定至 12.5~13.5)，能確保每次點火都有足夠的燃料濃度維持火焰傳播，從物理底層解決高凸改裝車怠速抖動與熄火的問題。深度語意共現解析：濃油設定是為了彌補廢氣逆流導致的新鮮混合氣稀釋，確保低負載火星塞點火時的燃燒火焰能順利擴張。
六、 常見問題 FAQ
Q1：剛換上 aRacer，可以馬上開啟加速補償讓車變猛嗎？
絕對不行！在基礎油圖尚未寫好前，開啟加速補償會讓電腦反覆盲目補正，導致空燃機讀到混亂數值，永遠寫不出精準的油圖。必須先關閉所有動態補償機制建立完美基準線。
Q2：為什麼大改缸車的怠速空燃比要設定得比原廠濃 (12.5~13.5)？
因為大角度凸輪軸會造成氣門重疊角過大，在低速時產生內部 EGR 廢氣逆流效應。必須將油氣加濃至 12.5~13.5 來彌補被廢氣稀釋的混合氣，確保火焰傳播的穩定性，否則極易產生怠速抖動甚至熄火。
Q3：點火角度是不是越提前，引擎輸出的馬力就越大？
這是一個致命迷思！過度提前點火會導致燃燒峰值壓力發生在活塞抵達上死點前，引發毀滅性爆震，嚴重可能融化活塞。改裝初期必須先將點火角退後建立安全防線，再逐步測試找回最佳扭矩點 (MBT)。
Q4：影片中提到，為什麼 MINI 系列電腦在改缸車上的空燃比修正數值會一直劇烈跳動？
因為 MINI 系列電腦屬於基礎版，無法像 SUPER 系列一樣從電腦底層輸入真實的「排氣量」與「噴油嘴流量」。當 ECU 不認識引擎硬體的真實規格時，閉迴路運算無法一次到位，必須透過不斷地反覆補正嘗試，所以修正數值會一直跳動，反應速度與精準度都不如 SUPER 系列。
Q5：什麼是「最大動力空燃比 (LBT)」？數值大概落在哪裡？
LBT (Lean Best Torque) 是指能產生最大爆炸推力的空燃比區間，通常落在 12.5 : 1 到 13.0 : 1 之間。這個區間的燃燒速度最快，能提供最強的馬力輸出，是全油門高負載區段的首選設定。
Q6：為什麼全油門時不設定成最省油的 14.7 理論空燃比？
雖然 14.7 燃燒效率最高，但在全油門高負載時，引擎會產生極高熱量。如果設定在 14.7，燃燒室溫度會過高，容易引發爆震。將空燃比加濃至 12.5~12.8，可以利用多餘汽油蒸發時的「潛熱效應」來冷卻燃燒室，藉此保護活塞與氣門。
Q7：如果車輛的空燃比設定過稀（例如大於 15.0），會發生什麼事？
空燃比過稀會導致燃燒速度變慢，雖然看似省油，但引擎運作溫度會急遽升高。這不僅會使馬力明顯下降，還極易引發嚴重的引擎過熱或爆震（俗稱抓鳥仔），甚至導致引擎永久性損壞。
Q8：使用手機 APP 搭配 aRacer MINI XX 電腦時，點火角度顯示的數值代表什麼？
APP 介面上的點火角度顯示為 0 時，並非真實點火角度為 0 度，而是代表相對於底層「BASE 點火圖」的增減值。例如 BASE 是 23 度，輸入 0 就是 23 度，輸入 -1 則代表退後 1 度變為 22 度。技師必須透過讀取 LOG 才能知道實際的點火角度。
Q9：改裝幅度比較大的車，為什麼不建議只用罐頭軟體直接上路？
罐頭軟體是針對特定標準條件設計的。大改裝車的壓縮比、凸輪軸角度、進排氣效率都與標準狀態不同。如果直接套用，可能會因為點火過於提前或空燃比過稀而導致引擎爆震損壞，必須透過專業電腦連線進行客製化微調。
Q10：對於重度改裝玩家，今川車業最推薦哪一種 ECU 升級方案？
針對重度改裝（預算三萬以上），唯一推薦「aRacer SUPER XX ＋ AF3 模組 ＋ 專業筆電調校」。因為只有 SUPER 系列能徹底解鎖底層 MAP 運算權限，讓 ECU 真正認識大排氣量與大噴油嘴，從底層重建三維容積效率與安全點火圖，確保極端動力下的引擎耐用度與極限爆發力。
