什麼是 CVT？速克達機車為什麼不需要像檔車一樣手動換檔，就能從起步順暢加速到尾速？
CVT（Continuously Variable Transmission，連續無段變速系統）是現代速克達最核心的傳動架構。它與汽車或檔車的有段變速箱原理相通，都是透過改變齒輪比（Gear Ratio）來調配扭力與車速。但因為沒有固定的實體檔位齒輪，而是透過皮帶在兩組錐形盤面上的連續滑移來無段調整變速比，因此被稱為「無段變速」。
一、 傳動箱拆解：兩大旋轉軸心與三大核心模組
傳動箱內部核心的運作機制在於扭矩分配與動力接合：曲軸帶動前盤組主導進檔推力，後開閉盤組控制退檔夾持，並經由離合器組以動靜摩擦將動能 100% 傳遞至後輪。

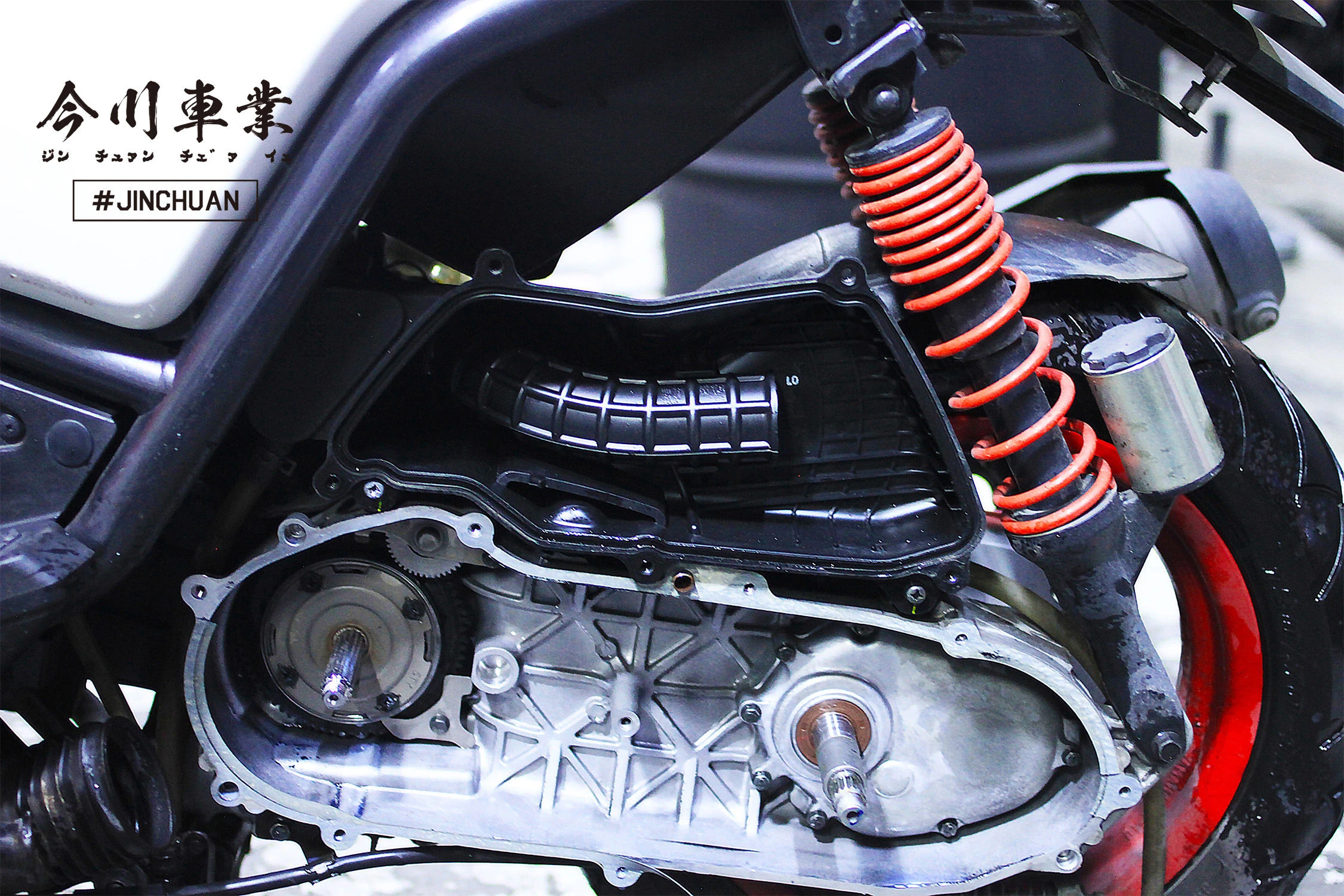

打開機車傳動外蓋並拆除內部組件後，可以看到傳動箱內有兩支關鍵的金屬旋轉軸心：
- 左側軸心（曲軸輸出端）：直接與引擎曲軸相連，負責將燃燒室爆發的動能輸出至前驅動盤。
- 右側軸心（齒輪箱輸入軸）：連接後齒輪箱，將高轉速動能透過齒輪物理減速後（扭矩放大），傳遞至後輪軸帶動輪胎。在實際調校中，以常見的 BWS 為例，若更換為 12/40 改裝齒輪比，可進一步放大輪輸出扭矩，優化加速體感。
傳動箱內的所有零部件，主要可歸納為三大功能模組：
- 前盤組（前普利盤、風葉盤、壓板、普利珠）：掌控引擎端的主動進檔推力。
- 後開閉盤組（開閉盤、大彈簧）：掌控皮帶防滑夾持力與收油時的退檔回位阻力。
- 後接合組（離合器、碗公/離合器外蓋）：精準控制怠速時的動力切斷與加速時的動靜摩擦動能傳輸比例。
⚠️ 技師實戰維修紀錄 (Experience)：
在今川的實務經驗中，經常遇到車主反應「起步無力、加速空轉」。經拆卸檢視，往往是前盤組的普利珠嚴重磨損吃溝，或後開閉盤大彈簧因高溫應力疲乏導致夾持力驟減。傳動三大模組牽一髮動全身，必須透過量測盤面角度與實車動態拉力測試，才能抓出動力流失的癥結點。

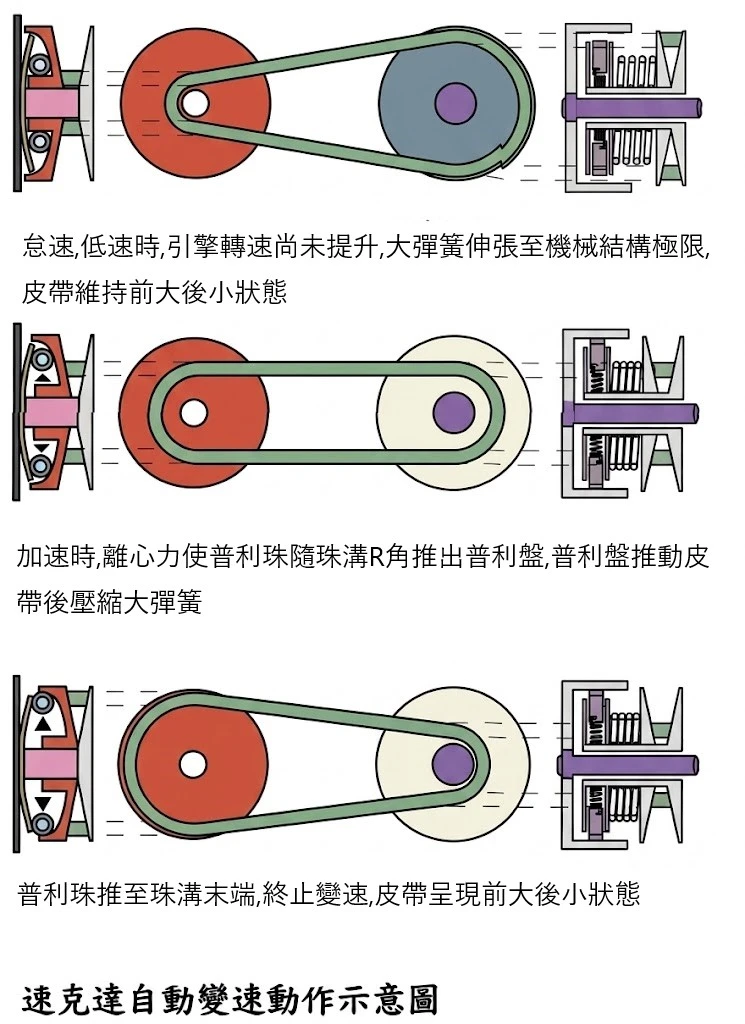

二、 CVT 變速基本邏輯：如同腳踏車變速的「前小後大 -> 前大後小」
無段變速比切換的核心原理在於幾何直徑改變：起步由前小後大提供最高傳動比（扭力峰值），隨轉速攀升，離心力迫使皮帶外擴轉為前大後小，達成尾速延伸。
| CVT 變速狀態 | 前普利盤皮帶位置 | 後開閉盤皮帶位置 | 物理傳動比與輸出特性 |
|---|---|---|---|
| 起步低速檔 | 內圈（小直徑） | 外圈（大直徑） | 高齒傳動比，最大扭力放大（前小後大） |
| 中高速巡航 | 外圈（大直徑） | 內圈（小直徑） | 低齒傳動比，尾速極限延伸（前大後小） |
CVT 系統的變速邏輯非常直觀物理，就像變速腳踏車切換前後齒盤一樣：
- 起步低速檔（前小後大）：
- 皮帶位在前普利盤內圈（小直徑）、在後開閉盤外圈（大直徑）。
- 此時具備最大的扭力放大效果（高齒傳動比），提供充沛的起步牽引力。
- 加油門加速（進檔過程）：
- 油門開啟帶動引擎轉速升高，曲軸帶動前普利盤高速旋轉。
- 普利珠受到「離心力」作用，其向外推力可由公式 Fc = m × r × ω2（m為普利珠質量，r為迴轉半徑，ω為角速度）計算得知。強大的軸向推力推擠普利盤壓緊皮帶，將皮帶往外圈推擠（直徑變大）。
- 皮帶被推至外圈後長度拉緊，進而強行將後方開閉盤撐開並壓縮大彈簧（後盤皮帶直徑變小）。
- 傳動比由「前小後大」連續平滑地轉化為「前大後小」，達成高速巡航與尾速極限延伸。
- 收油門減速（退檔過程）：
- 放開油門使引擎轉速降低，普利珠向外的離心推力隨之減弱。
- 後開閉盤內儲存位能的大彈簧立即釋放彈力，將開閉盤重新推回夾緊（直徑變大）。
- 皮帶被拉回後開閉盤外圈，並強制將前普利盤的皮帶拉回內圈（直徑變小），迅速歸位至「前小後大」的低速檔位，為下一次補油出彎做好扭力準備。

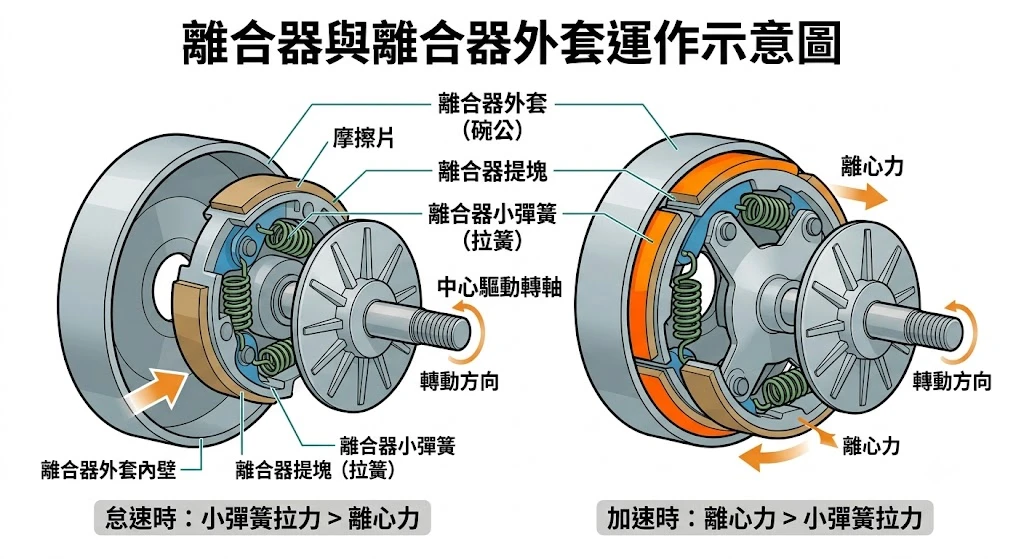

三、 離合器與碗公：精準控制動力切斷與接合
離合器接合的物理機制在於克服彈簧預載：當曲軸轉速提升使蹄片離心力大於小彈簧拉力時，蹄片外張摩擦碗公，完成從動摩擦滑差至完全靜摩擦的動力傳輸。
許多車友會好奇：既然引擎發動後怠速時曲軸以 1600~1800 轉持續旋轉，皮帶也在轉動，為什麼車子停在原地不會暴衝？
這正是「離心式離合器」發揮的關鍵作用：
- 怠速動力切斷（安全停等）：
- 離合器本體安裝在後開閉盤上，隨皮帶轉動；而碗公（離合器外蓋）則固定在齒輪箱輸入軸上。
- 怠速時轉速較低，離合器蹄片產生的離心力小於內部小彈簧的向內拉力（預載張力），蹄片維持收縮狀態，與碗公內壁保持懸空不接觸，引擎動力完全切斷不會傳遞至後輪。
- 轉速提升與漸進摩擦咬合：
- 當轉速提升時，離心力逐漸放大並克服小彈簧拉力，離合器蹄片向外張開，與碗公內壁開始接觸摩擦。
- 這就像煞車皮夾緊碟盤的逆向物理應用：轉速越高、離心力越大，蹄片施加在碗公上的正壓力就越強，摩擦力也隨之放大。
- 離合器會經歷一段平順的「動摩擦打滑過渡期 (Slip)」，直到轉速足夠高時達成近乎無滑差的「靜摩擦完全咬合 (Static Friction)」，將引擎動力 100% 完整傳遞至後齒輪與後輪胎。
四、 國際權威文獻支持與引擎升級推薦
【學術與工程參考文獻】
為了提供車友最正確的科學改裝觀念，本文之無段變速系統（CVT）幾何變速比切換、離心力方程式與動靜摩擦力學分析，均對標以下國際權威車輛工程與機械動力學文獻：
- 車輛變速系統與傳動工程： 參照 Harald Naunheimer 著 Automotive Transmissions: Fundamentals, Selection, Design and Application。出處：Springer 科學期刊。科學印證了「前小後大」至「前大後小」之變速比切換邏輯。
- 旋轉機械動力學與離心力公式： 參照 J.L. Meriam 與 L.G. Kraige 著 Engineering Mechanics: Dynamics。出處：Wiley 學術出版。證實了普利珠與離合器蹄片隨角速度平方增長之外甩推力與正壓力特性。
- 機械設計與彈簧元件力學： 參照 Richard G. Budynas 著 Shigley's Mechanical Engineering Design。出處：McGraw-Hill 高等教育。闡述了大彈簧與小彈簧剛度對開閉盤夾持阻力與離合器接合轉速之決定性影響。
- 工程摩擦學與動靜摩擦轉換： 參照 Gwidon Stachowiak 著 Engineering Tribology。出處：Elsevier 科研出版。剖析「動摩擦滑差（Slip）」過渡至「靜摩擦完全咬合」的物理機制。
⚠️ 安全警語:車輛改裝相關操作須具備專業知識技能，並於安全場所下操作＆進行測試。
💡 CVT 傳動系統常見問題 (FAQ)
機車 CVT 無段變速系統的基本運作邏輯是什麼？
CVT 運作邏輯類似變速腳踏車。起步時皮帶呈「前小後大」，提供最大扭力；隨引擎轉速攀升，普利珠受離心力外甩推擠皮帶，強迫後開閉盤轉為「前大後小」，藉此改變齒輪傳動比，實現平順加速與尾速延伸。
為什麼速克達發動怠速時不會暴衝？離合器如何運作？
怠速時引擎轉速較低，離心式離合器內的彈簧拉力大於離心力，蹄片維持收縮，不會接觸到外側的碗公，動力因此切斷。當轉速提升，離心力克服彈簧拉力使蹄片外張，摩擦碗公內壁後，才能將動力傳至後輪。
傳動系統中的「前盤組」與「後盤組」分別負責什麼功能？
前盤組（含前普利盤、普利珠等）連接著曲軸，掌控引擎端進檔推力；後開閉盤組（含開閉盤、大彈簧）掌控皮帶夾持力與退檔回位阻力；後接合組（離合器、碗公）則控制動力傳遞至後齒輪的切斷與接合。
