離合器外蓋(碗公)怎麼選？製程與內紋路兩大差異點深度解析
從鍛造與鑄造的金屬材料科學，到直溝、壓花與噴砂紋路的流體動力學，全面解密機車 CVT 離合器碗公的挑選準則與防打滑物理真相。
Q：碗公紋路怎麼選？
A：平面打滑量均衡，打洞款可排塵並解決氣墊效應，直溝款可最大化摩擦面積，壓花款初始打滑量較高拉轉迅速，斜溝款可排塵並解決氣墊效應
在挑選機車改裝傳動或更換原廠零件時，常常聽到「鍛造」與「鑄造」這兩個名詞。許多車友在選購時會面臨兩大難題：製程（鍛造、鑄造）以及內紋路（直溝、壓花、噴砂、打孔、平面、斜溝）到底該怎麼選？本文將透過物理學與材料工程學的角度，教你一次選懂符合你騎乘需求的產品。
首先，必須嚴正釐清一個市場迷思：強調「鍛造材質本身比鑄造輕」，是完全違反材料科學的錯誤說法。要破解這種錯誤傳言，我們必須回到第一性原理，從金屬製造工序的本質說起。
一、 機車傳動硬核知識：鍛造碗公 vs 鑄造碗公
鍛造碗公透過高壓衝壓具備極高降伏強度與連續金屬流線，而鑄造碗公雖成本較低，但在高溫高負載下易產生熱應力退鋼與變形。
| 比較維度 | 鍛造碗公（Forged） | 鑄造碗公（Cast） |
|---|---|---|
| 1. 製造工藝與材料科學 | 將固態鋼材加熱至特定溫度後，透過高壓機台進行「衝壓與鍛打」成型。這種工法會讓金屬內部的晶粒組織分子變得極為一致且緻密，消除材料內部的氣孔與微觀缺陷，形成連續的金屬流線（Metal Flow）。 | 將金屬直接熔化成液態後，「澆灌至模具」中冷卻成型。市面上大多數的原廠碗公都是採用這種製程。冷卻過程中不可避免地會產生微小的砂眼或縮孔，晶粒排列較為無序。 |
| 2. 材質強度與降伏點（Yield Strength） | 擁有「高剛性與高韌性」，不論是抗拉還是抗壓表現都非常優異。在劇烈操駕下，其降伏強度（金屬開始產生不可逆塑性變形的臨界應力）極高，因此極難發生形變。 | 強度與硬度適中。但如果遇到長時間的高溫、高負載（例如跑山或高載重），金屬較容易因為熱應力集中而產生退鋼現象，進而變形並失去真圓度（民間俗稱燒碗公）。 |
| 3. 重量、慣性與轉動動力學 | 從基礎物理的轉動慣量公式（I = Σ(m·r²)）來看，重量與半徑的分布直接決定了引擎帶動碗公所需的力矩（T = I·α，力矩 = 轉動慣量 × 角加速度）。 純論材質：鍛造因為材料密度高、無氣孔，在「同樣造型與體積」下，鍛造件其實會比鑄造件更重；反之，鑄造材料密度較低，同體積下較輕。 重大誤區提醒：市面上之所以有「鍛造旋轉元件（例如輪圈、離合器外蓋碗公）比較輕」的說法，是因為鍛造材料的絕對強度較高，工程師得以在不犧牲安全性的前提下，將產品的肉厚與結構大幅度削薄與縮減，最終的「成品」才會比原廠鑄造件輕。這是「結構輕量化」的結果，而非「材質本身較輕」。 後組輕量化的工程分工（離合器 vs 碗公）：後組部件必須分開看待：離合器等同於「煞車來令片」，其壓緊碗公的正向力來自於「蹄塊質量 × 轉速離心力（F = m·r·ω²）」，因此離合器蹄塊不宜盲目偷輕，否則會削弱夾持正向力導致打滑；而碗公等同於「煞車碟盤」，摩擦面集中於外圈，其結構適度輕量化能直接降低旋轉負載、提升傳輸功率。 |
|
👨🔧 今川技術總監實戰筆記： 我們在店裡常遇到大改缸車的車主，使用原廠鑄造碗公跑完山路後，發現起步嚴重抖動。拆開一看，碗公已經泛紫（退鋼）甚至變形失圓。這就是因為鑄造材質無法承受連續高溫高壓所致。換上高強度的鍛造碗公後，這類熱變形問題就迎刃而解了。
二、 關鍵組件解析：消音環設計與共振頻率抑制
消音環透過增加結構阻尼與物理約束力，有效改變碗公自然共振頻率並抑制高溫變形，徹底消除起步接合時的尖銳異音。
鍛造與鑄造在結構上還有一個影響騎乘體驗的重要差別：是否容易產生摩擦異音。這牽涉到聲學共振與物理約束的設計。
消音環通常是一個高剛性的金屬圓環，透過高溫熱縮（熱鈑）或高壓工法，牢牢套在碗公的最外圈。其原理是利用改變物理共振頻率（Natural Frequency）與增強結構剛性來消除噪音：
- 消除敲擊與摩擦共振：離合器蹄片在與碗公接合、打滑或釋放的瞬間，會產生高頻率的微幅振動。如果碗公本體像一個「鈴鐺」，這個振動就會被放大成刺耳的尖叫聲。加上消音環後，就像用手緊握住鈴鐺，能透過增加阻尼（Damping）瞬間吸收並壓制這個共振。
- 抑制高溫熱膨脹失真：碗公在劇烈摩擦下會產生高溫，導致金屬微幅膨脹（甚至失去真圓）。外圈的消音環能提供強大的向心物理約束力，確保碗公在高溫下不易擴張或變形。
鍛造碗公通常均為一體成形切削，已在結構上設計防爆肋條等加強結構來防止碗公變形，其本身剛性已足夠改變共振頻率，因此通常不會有消音環設計。而鑄造碗公因防止高溫變形以及消音需求，多半會增加消音環結構，套置於碗公外圈。在搭配同樣材質離合器的狀況下，無消音環設計的碗公，摩擦產生的嘰嘰叫聲音，或是瞬間接合時蹄片撞擊碗公的「噹」聲，都會更為明顯。
三、 摩擦面紋路選擇：流體力學與磨粒磨損的科學角力
碗公內紋路幾何深刻影響二體磨粒磨損與氣墊效應的發生機率，精準選擇直溝或排屑孔設計能徹底解決高溫抓不住的動力流失問題。
第二個選擇重點是碗公內紋路的幾何設計。這直接關係到離合器作動時的摩擦力公式（f = μ·N，摩擦力 = 摩擦係數 × 正向力，此處的正向力由離心力 F = m·r·ω² 所提供），摩擦係數並不只由離合器摩擦材質所決定，也由被摩擦材碗公摩擦面紋路、材質所決定。

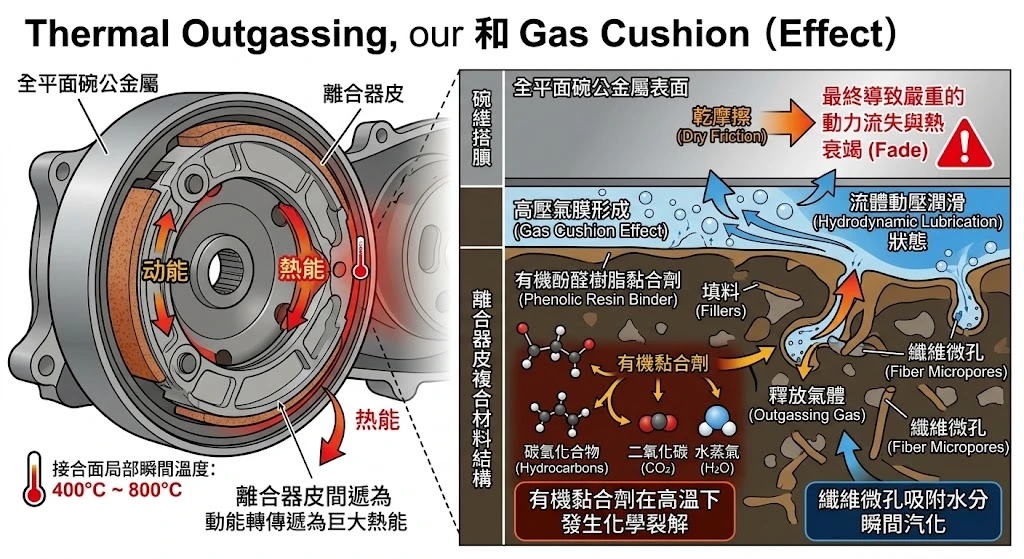

重點摘要 A：熱釋氣現象 (Thermal Outgassing) 與氣墊效應 (Aero-planing)
煞車皮與離合器皮並非單純的金屬或石頭，是由多種複合材料高壓混合而成。其化學結構中包含關鍵的「有機酚醛樹脂黏合劑（Phenolic Resin Binder）」與各類填料。當傳動系統作動時，動能轉換為巨大的熱能，接合面的局部瞬間溫度可高達 400°C 至 800°C。此時，內部的有機黏合劑會達到臨界溫度並發生化學裂解，釋放出碳氫化合物、二氧化碳、水蒸氣等氣體。同時，纖維微孔中吸附的水分也會瞬間汽化。
這種熱釋氣現象（Outgassing），會在全平面碗公與離合器之間形成高壓氣膜，進而產生氣墊效應（Gas Cushion Effect）。這使得摩擦界面由乾摩擦轉變為流體動壓潤滑（Hydrodynamic Lubrication）狀態，最終導致嚴重的動力流失與熱衰竭（Fade）（民間俗稱起步抓不住）。

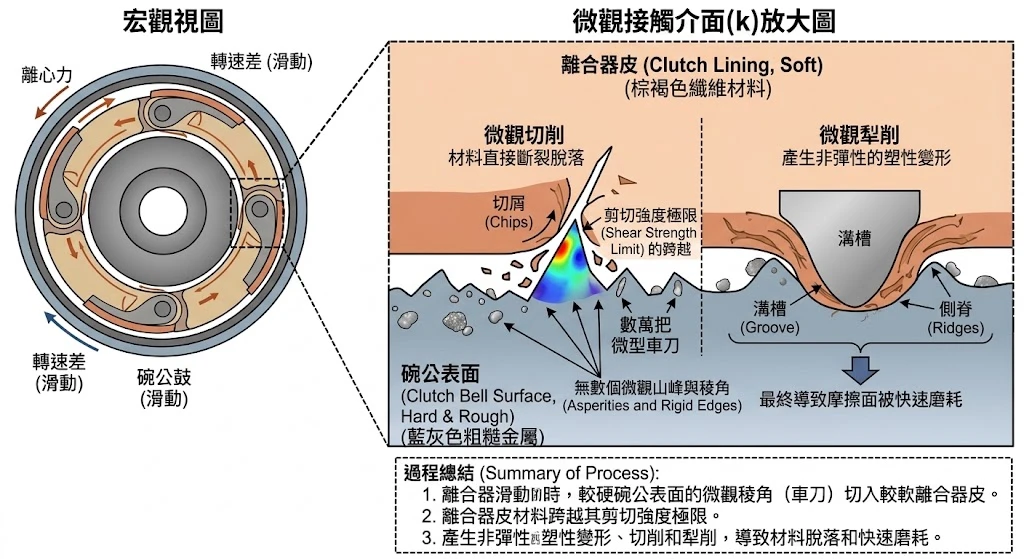

重點摘要 B：二體磨粒磨損（Two-Body Abrasive Wear）
當離合器受離心力甩開，與碗公產生轉速差（滑動）時，碗公表面無數個微觀山峰與稜角，就像數萬把微型車刀直接切入較軟的離合器皮表面。這時，離合器皮的材料會跨越其剪切強度極限（Shear Strength Limit），產生非彈性的塑性變形並直接斷裂脫落（俗稱吃溝或磨損）。離合器摩擦面被快速磨耗的科學真相，在工程上稱為微觀切削（Micro-cutting）或微觀犁削（Micro-plowing）。
- 1. 平面設計：對離合器耗損最低，從打滑到全接合的過渡期偏長。從低轉至高轉時，打滑率較高，過渡期較長，原廠碗公均為此設計。接合時容易有抖動感，且在激烈操駕時極易產生上述的「氣墊效應」。但整體壽命長、粉塵量低，對溫和使用者較為友善。需定期注意粉塵堆積並進行清潔。

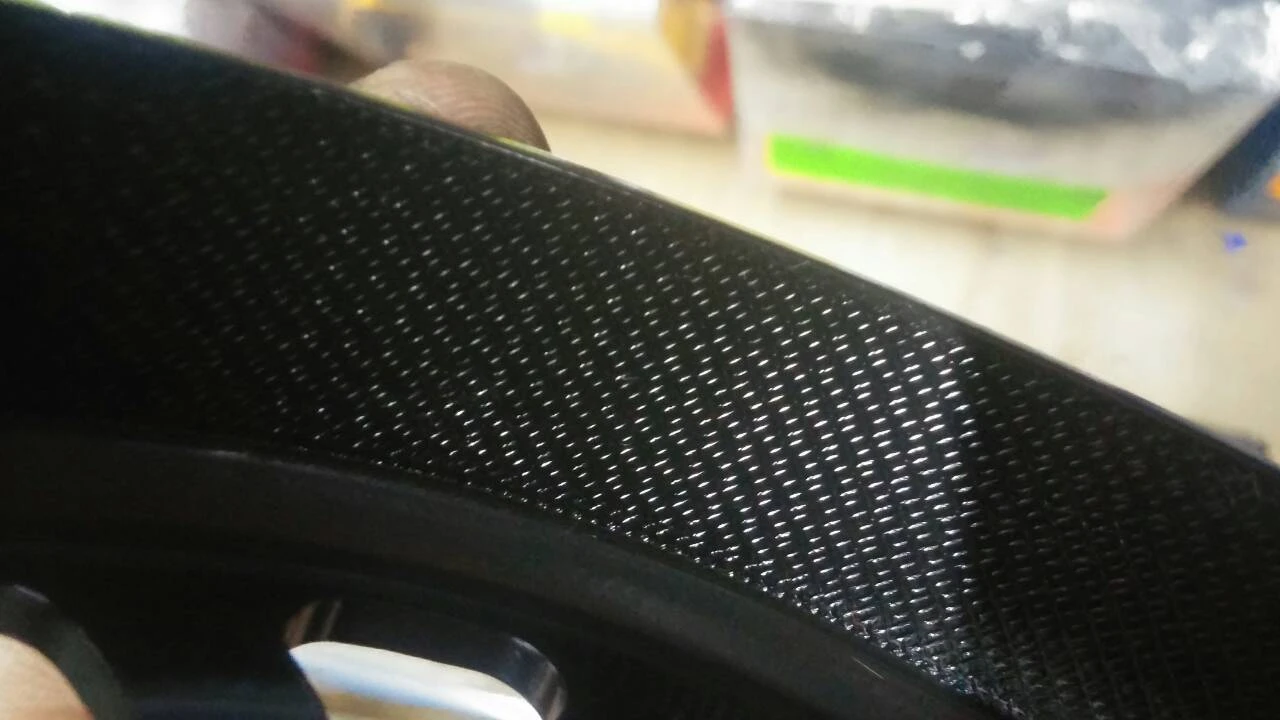

- 2. 壓花紋設計 (菱格紋)：從打滑到全接合的過渡期偏長。原因是初始接觸面與平面相同，但菱格刻痕導致整體實際摩擦面積低於平面碗公。然而，當高轉速接合時，離合器皮在高溫與極大正向力下發生形變，高壓會強行將離合器皮材質「擠壓」並「填充」進菱格紋的低窪溝槽中。這種材料充填現象，讓高轉時的實際接觸面積瞬間最大化，提供強大的抓緊力。缺點是需勤勞清除凹槽粉塵，此類設計無氣墊效應問題。

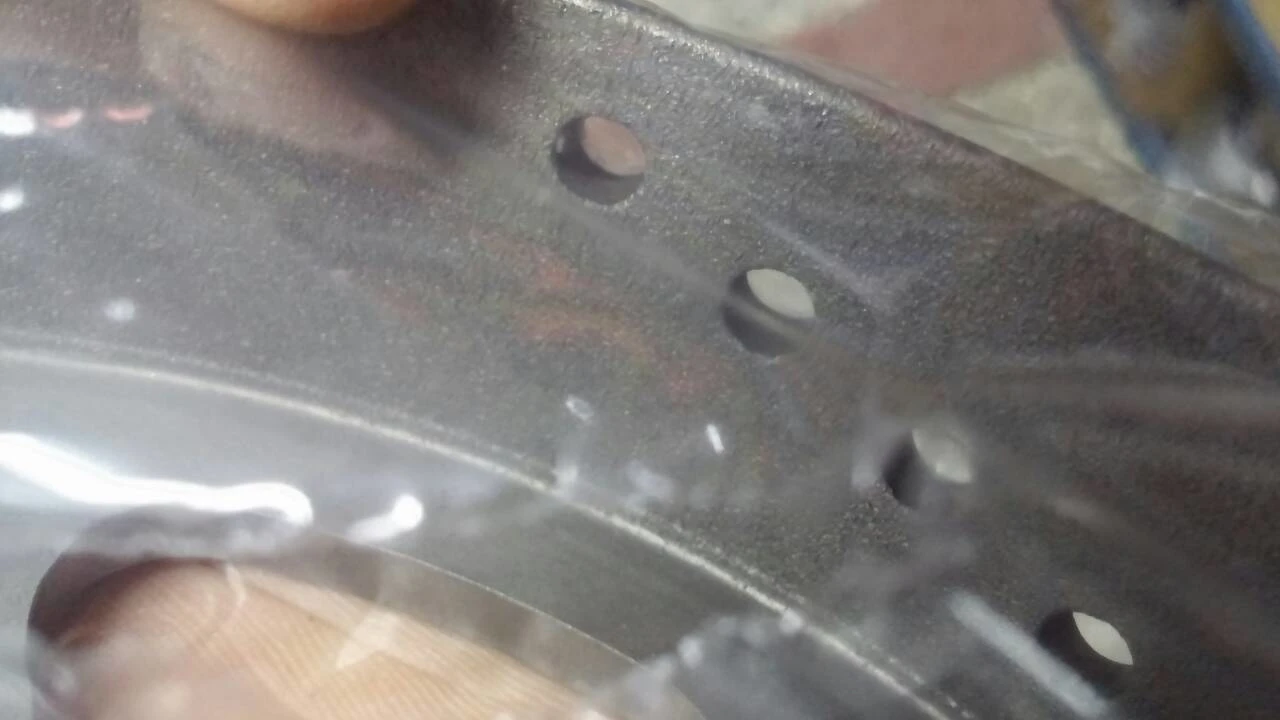

- 3. 噴砂碗公設計：
大顆粒噴砂：從初始至全接合期間摩擦力極度強大，但伴隨災難性的離合器磨耗，必須搭配極硬材質的離合器皮才能減少損耗。
細顆粒噴砂：其工程用意並非單純增加摩擦力，而是藉由細微研磨作用，加速「打磨」離合器皮面。如同煞車皮的磨合期，剛使用時接觸面積通常只有 50~70%，細噴砂能在極短里程內（通常 3 公里內）加速磨耗，達到 100% 的表面真平貼合，完成後噴砂層即褪去變為平整面。缺點同樣需勤勞清潔粉塵。

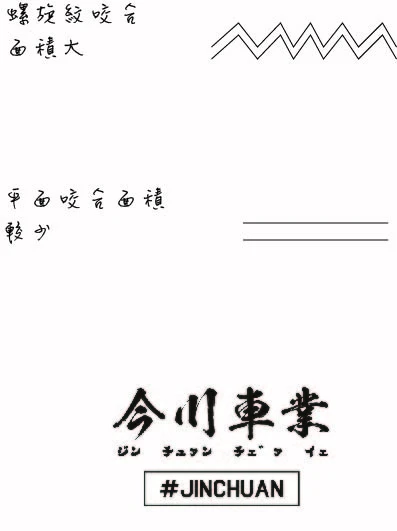

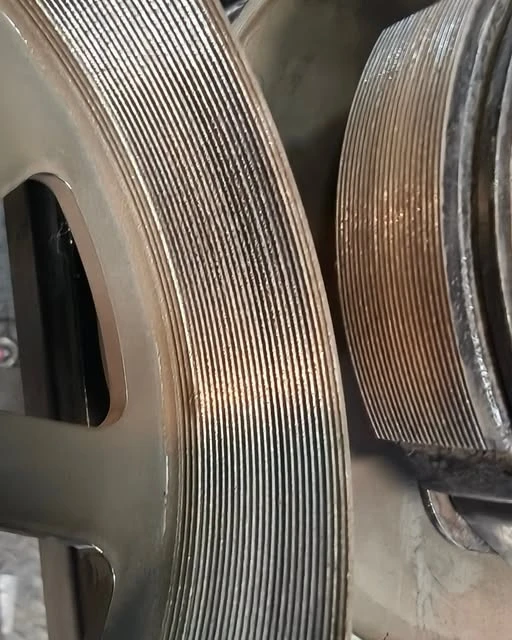

- 4. 直溝碗公設計：若溝槽幾何角度加工得宜，磨合速度僅略低於細噴砂碗公。當磨合完畢，離合器皮摩擦面會形成與碗公內圈相同的「W型」並相互咬合，在蹄片尺寸不變的情況下，創造出超越平面碗公的極大摩擦面積。這種設計從半咬合至全咬合的過渡期極短，搭配得當亦不易抖動（解決起步抖動）。磨合初期（10-20公里內）會產生大量粉塵需先清除，後續粉塵量趨緩。直溝的絕對優勢在於：即使高溫產生氣體，也能透過 W 型溝槽達到排氣作用，徹底消除氣墊效應。
- 5. 劃線碗公設計：與汽車通風劃線碟盤流體力學設計原理相同。在些微犧牲摩擦面積的情況下，每一次旋轉都能精準刮除高溫產生的離合器皮表面碳化層（Glazing），並透過離心力將粉塵與高溫氣體順著溝槽拋出。主攻排除粉塵、維持摩擦係數恆定並解除氣墊效應，代價是微幅增加磨耗。

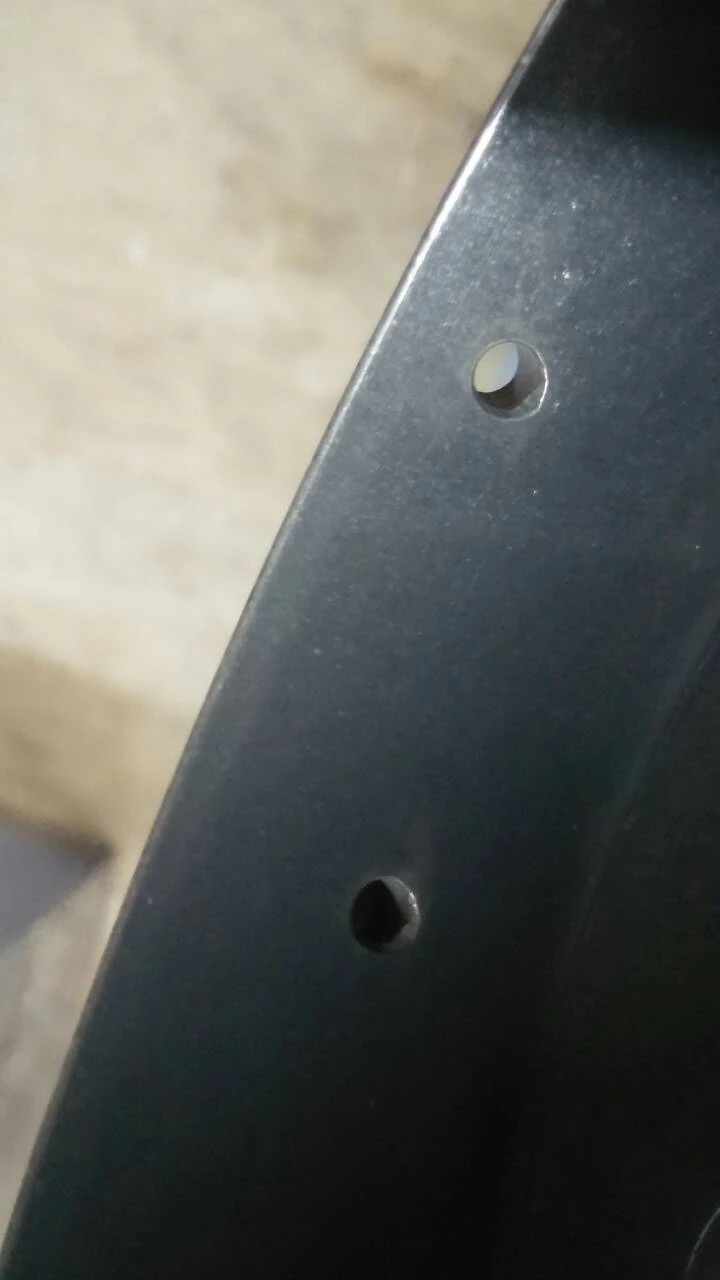

- 6. 打洞碗公設計：與高性能汽車打孔碟盤原理一致。藉由孔洞增加空氣對流面積，散熱極佳，並能瞬間破除氣墊效應的高壓氣膜。但孔洞會造成結構應力集中，整體強度略降。若打洞位置在摩擦面上分布不均，長時間使用極易造成離合器皮產生波浪狀的不均勻磨損。這也是為什麼更換新碗公若沿用舊離合器，會大幅增加磨合時間的力學主因。
四、 市場主流品牌設計特性與動態表現分析
市售改裝品牌藉由細噴砂、直溝或打孔等複合工藝，精準控制離合器起步滑差率與全咬合高轉摩擦力，提供專屬動態路感。
掌握了第一性原理與力學機制後，我們來解析市場上幾個具代表性的主流產品：

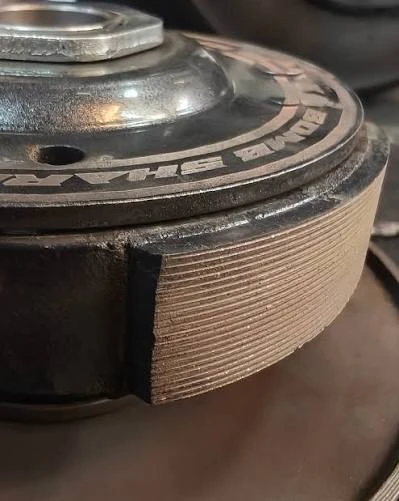

- 今川特製碗公：在車友間反饋極佳，核心在於複合了「細噴砂」與「直溝」兩種幾何構造。磨合期極短（1公里內細噴砂即達成初始打磨），約 10 公里內離合器皮便會因直溝的 W 型劃線設計咬合完畢。傳輸力道極其扎實，起步大油門能產生如同打檔車彈射離合器般的強烈接合感，搭配今川特製離合器能完美吸收強大咬合力道所帶來的抖動。

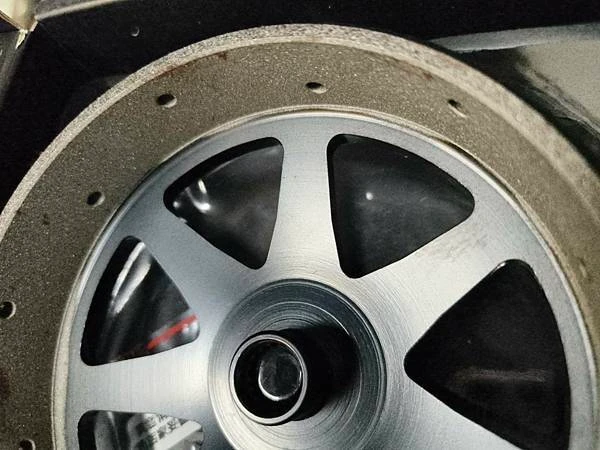

- 炸彈鯊魚（Bomb Shark）雙 CNC 後組：採用「細噴砂 ＋ 打孔」複合設計。磨合期短，透過設定較高的低轉速打滑率來減少起步抖動發生的成因（緩衝過高的瞬間咬合力道）。整體騎乘動態體感偏向綿密、滑順的接合感受，且得益於特殊的離合器摩擦材質，高轉速區間的鎖定力道依舊極為優秀。
- SPEED EVO：主要採用「劃線設計」。初始接合時的動力輸出曲線非常線性，與平面碗公相似，但藉由精密的劃線角度，有效破除氣墊效應、持續刮除離合器皮面的高溫碳化層，並同時利用離心力排出粉塵，確保長時間騎乘的摩擦係數穩定。
👨🔧 今川實戰維修紀錄： 在日常的傳動調校實踐中，我們常遇到因氣墊效應導致起步抓不住的案例。為車主更換具備劃線或直溝排氣設計的碗公後，不僅徹底解決了高溫打滑問題，動力銜接也變得極為紮實。這證明了摩擦面的物理幾何設計，遠比單純盲目更換極硬材質的離合器皮來得更重要且有效。
每一家廠商設計的離合器與碗公均有其對應的物理特性，單一碗公的變數就足以顛覆整台車的動力表現。選購改裝產品時，必須將自身的騎乘習慣、引擎出力特性，以及不同離合器摩擦材質的表現一併納入考量系統，才能精準選出最適合你的傳動升級方案。
💡 常見問題 (FAQ)
碗公紋路怎麼選？
平面打滑量均衡，打洞款可排塵並解決氣墊效應，直溝款可最大化摩擦面積，壓花款初始打滑量較高拉轉迅速，斜溝款可排塵並解決氣墊效應。
鍛造碗公真的比鑄造碗公輕嗎？
鍛造材料本身密度高並不會比較輕，市售鍛造碗公較輕是因為鍛造強度極高，工程師得以將結構大幅削薄輕量化的結果。
為什麼碗公需要消音環設計？
主要是為了增加阻尼改變物理共振頻率，消除離合器摩擦異音，並提供物理約束力抑制高溫熱膨脹失真變形。
輕量化後組真的會掉尾速嗎？為什麼有人說換回原廠重後組尾速比較好？
這是常見的物理誤解！旋轉負載越小，引擎傳輸到輪上的有效輸出功率（輪馬力）越大，平路加速絕對更快。之所以有人覺得原廠重碗公尾速好，是因為重碗公如同飛輪儲能設備，旋轉慣性動能大；當高速巡航遇到強陣風或微上坡等外部負載阻力時，儲存的動能不易瞬間被抵消，掉速較不明顯。輕量化碗公因慣性能量較小，遇到負載時體感掉速較敏銳，並非引擎輸出功率變小。
為什麼專業技師不建議選用過度「偷輕」的改裝離合器？
離合器等同於煞車來令片，其壓緊碗公的正向力（N）完全來自蹄塊質量（m）與轉速所產生的離心力（F = m·r·ω²）。若離合器蹄塊盲目偷輕，向外甩出的正向壓緊力會大幅縮減，降低極限抓力並增加高負載打滑風險。因此專業調校通常主張「碗公可適度輕量化降低負載，但離合器蹄片重量需維持足夠慣性甩力」。
學術與工程參考文獻
為了提供車友最正確的科學改裝觀念，本文之物理推導、材料力學與摩擦學分析，均對標以下國際權威車輛工程與材料科學文獻：
- 美國國際材料資訊學會 (ASM International) 與材料科學基礎： 參照 William D. Callister 著 《Materials Science and Engineering: An Introduction》。該書證實鍛造（Forging）工序能引導金屬晶粒產生連續流線（Metal Flow）並消除內部微觀氣孔，其降伏強度（Yield Strength）與抗疲勞極限大幅優於傳統鑄造件，印證鍛造碗公不易變形的高剛性物理特質。
- 美國汽車工程學會 (SAE) 煞車與摩擦材料工程： 參照 Rudolf Limpert 著 《Brake Design and Safety》。書中詳述複合摩擦材質中的有機酚醛樹脂黏合劑，在極端高溫下會產生「熱釋氣現象 (Thermal Outgassing)」，釋放氣體並形成氣墊效應（流體動壓潤滑），完美解釋了平面碗公高溫動力流失與熱衰竭（Fade）的底層成因。
- 國際摩擦學會 (STLE) 與工程摩擦學： 參照 Gwidon Stachowiak 著 《Engineering Tribology》。依其對「二體磨粒磨損 (Two-Body Abrasive Wear)」與微觀犁削的定義，證實不同幾何紋路（如噴砂與直溝）能藉由切削行為精準控制初期磨合速度與真實接觸面積，有效破除高壓氣膜。
- 機械振動學與聲學共振理論： 參照 Singiresu S. Rao 著 《Mechanical Vibrations》。依其物理共振與阻尼約束模型，於金屬外圈施加高剛性消音環，能有效改變旋轉系統之自然頻率（Natural Frequency）並增加結構阻尼（Damping），在物理上直接吸收並壓制摩擦接合瞬間的尖銳共振異音。
⚠️ 安全警語:本技術文章僅供工程學術研究與賽道改裝參考，實際道路行駛請遵守台灣交通法規。車輛改裝相關操作須具備專業知識技能，並於安全場所下操作＆進行測試。
