連桿衝程比（R/S Ratio）的物理壁壘：為什麼勁戰大改長行程要金屬氣缸墊片？改長行程曲軸後震動較大？
深入探討引擎設計中極為核心的幾何學密碼，解開大排氣量改裝無法跨越的空間與物理極限。
Q：長連桿短連桿的差異性？
A：高 R/S 比的優勢：活塞在上死點停留時間長，下行速度均勻。這給了氣門充足的時間進行「掃除效應（Scavenging）」，高轉速下吸氣更飽滿。低 R/S 比的劣勢：活塞剛離開上死點就「瞬間下墜」。高轉速下，氣門開度根本跟不上活塞下墜的速度，導致氣流產生嚴重的湍流與真空窒息，高轉速馬力直接軟掉。
⚙️ 引擎轉速上限三大要素：
- 汽門機構極限：《機車改了高凸高轉沒力？解析汽門躍動（Valve Float）成因、改裝隱患與彈簧調校實務》
- 活塞速度極限：《勁戰機車改引擎必看：活塞速度極限與斷油轉速計算，小黃蜂與86的轉速秘密》
- 連桿衝程比極限：《連桿衝程比（R/S Ratio）的物理壁壘：為什麼勁戰大改長行程要金屬氣缸墊片？改長行程曲軸後震動較大？》
這將告訴你，為何你的勁戰（或是 DRG、JET 等熱門速克達）排氣量改得再大，最終都會面臨一道不可跨越的「引擎本體空間壁壘」。
一、 R/S 比的底層數學與幾何定義
連桿衝程比（R/S Ratio）透過連桿長度除以曲軸衝程，決定引擎的高轉速極限與扭力特性。
計算公式： R/S 比 = 連桿中心點長度 / 曲軸活塞衝程。
| R/S 比分類 | 計算數值標準 | 連桿與衝程特徵 | 引擎輸出取向 |
|---|---|---|---|
| 高 R/S 比 | 一般為 1.75 ~ 2.1 以上 | 連桿相對很長，或衝程很短 | 高轉速馬力型（例如 F1 賽車或高轉速重機） |
| 低 R/S 比 | 一般為 1.4 ~ 1.6 以下 | 連桿相對很短，或衝程被拉得極長 | 低轉速扭力型（例如速克達改 1000 條長行程曲軸，若沿用相對短的連桿，R/S 比會嚴重下滑） |

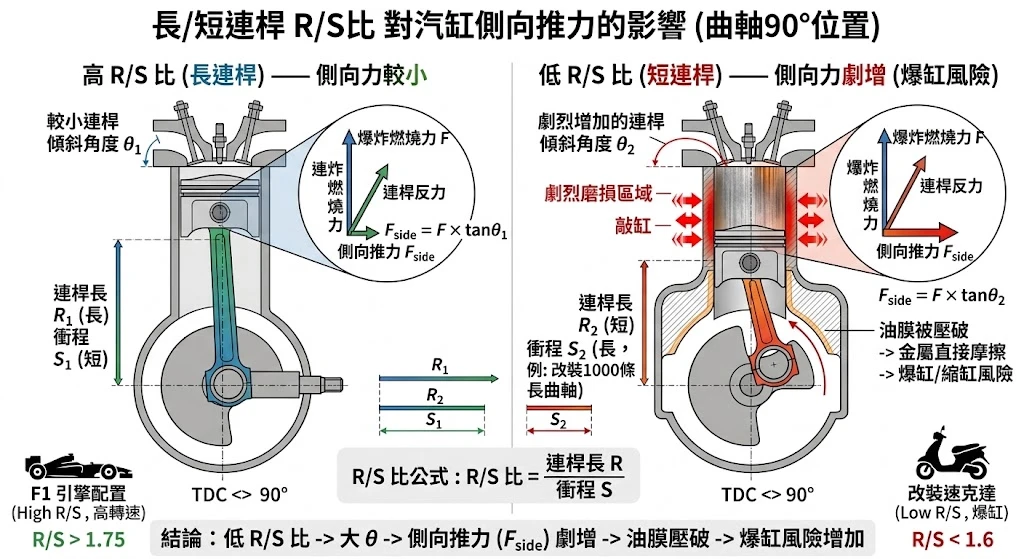

二、 側向推力與劇烈磨損：為什麼低 R/S 比容易「爆缸」？
低 R/S 比架構導致活塞側向推力增加，油膜承受極大壓強而破裂，增加高轉縮缸風險。
當 R/S 比過低（連桿相對短）時，曲軸旋轉到 90 度附近（爆炸壓力最大的時候），連桿擺動的「傾斜角度」會變得非常大。
- 力學拆解：側向推力 (Side Thrust)
原本向下推動活塞的燃燒爆炸力，在連桿產生大夾角時，會被強制拆解成兩個分力。其中一個無效的「側向推力」，會把活塞狠狠地往汽缸壁推過去。 - 對轉速上限的制約
當轉速拉高時，如果加上低 R/S 比帶來的巨大側向推力，活塞裙與缸壁之間的「油膜」在一瞬間就會被活塞活生生壓破。金屬直接高速摩擦，引發嚴重的敲缸或縮缸。為了不讓引擎解體，工程師只能強行在電腦中拉低紅線轉速。
三、 死點加速度的毀滅性變化（活塞在頂端的「急煞車」）
活塞在低 R/S 比狀態下接近上死點時，將產生高達 4 倍暴增的二階慣性撕裂力，加劇引擎震動。
低 R/S 比最致命的物理特性，在於它會徹底扭曲活塞在上下死點的加速度曲線。這也是為什麼改長行程曲軸後，引擎震動會明顯變大的物理主因。
- 上死點 (TDC) 的急速大煞車：
雖然曲軸等速旋轉，但活塞在低 R/S 比架構下，接近上死點時減速極短、極度突兀；到達頂點後，向下彈開的速度也極其劇烈。活塞要承受極恐怖的正反向 G 力，轉速每拉高一倍，二階慣性拉力呈平方級數（4倍）暴增。活塞插銷（PIN）與連桿小端隨時可能被撕裂扯斷，並產生極大的引擎運轉麻震感。 - 下死點 (BDC) 的駐留時間 (Dwell Time) 變長：
與頂端相反，活塞在底部移動的速度卻會變得非常緩慢，停留時間變長。
四、 換氣效能的連帶崩潰（動態進排氣瓶頸）
高 R/S 比延長活塞在上死點的駐留時間，提供掃除效應增益，確保高轉進氣飽滿。
R/S 比不僅影響機械壽命，還影響容積效率（Volumetric Efficiency）：
- 高 R/S 比的優勢：活塞在上死點停留時間長，下行速度均勻。這給了氣門充足的時間進行「掃除效應（Scavenging）」，高轉速下吸氣更飽滿。
- 低 R/S 比的劣勢：活塞剛離開上死點就「瞬間下墜」。高轉速下，氣門開度根本跟不上活塞下墜的速度，導致氣流產生嚴重的湍流與真空窒息，高轉速馬力直接軟掉。
【兩種幾何流派的轉速宿命總結】
- 低 R/S 比 (短連桿/長行程)：上死點急衝急煞、側向應力極大（易破壞油膜）、高轉速換氣差。宿命是被迫限制轉速。
- 高 R/S 比 (長連桿/短行程)：上死點減速溫和、側向應力極小、高轉速換氣優。宿命是天生的高轉速、萬轉賽車命。
五、 跨車系的幾何對比：TMAX vs 勁戰改裝曲軸
勁戰改裝 1000 條長行程曲軸使 R/S 比驟降至 1.502，相較於 TMAX 的 1.616，其側向擠壓推力大幅攀升。
我們來比較大型重機 TMAX 560 與勁戰原廠的 R/S 比：
- TMAX 原廠：連桿 118.0 mm / 衝程 73.0 mm ≈ 1.616
- 勁戰 1~5 代原廠：連桿 93.5 mm / 衝程 57.9 mm ≈ 1.615
兩者幾乎一致，證明 Yamaha 在設計引擎時兼顧了日常使用與性能的平衡。
但如果你將勁戰改裝「正拉 1000 條曲軸（總行程拉長約 10.0mm 達 67.9mm）」，即使配上極限長度的 102.0mm 連桿，R/S 比依然會崩跌到 1.502。你會問，1.502 與 1.616，這 0.114 的微小差距真的差很多嗎？答案是：非常明確有差異！
這 0.114 的差距代表著：
- 極端低 R/S 比（1.502）讓活塞在頂端像全速撞牆後瞬間彈開，高轉速時活塞插銷和連桿容易被活活拉斷。
- 缸壁側向推力差了將近 20%，油膜極易破裂。
- 吸氣換氣效率崩潰，高轉速馬力直接窒息軟掉。
👨🔧 今川技術總監實戰筆記： 在我們高雄實體門市的引擎大修與改裝經驗中，常遇到車主盲目追求大排氣量，將勁戰強行改裝拉千條以上的長行程曲軸，卻未相應升級潤滑系統與計算 R/S 比。結果引擎運轉震動劇烈，甚至不到五千公里就發生連桿培林碎裂、活塞裙嚴重刮傷缸壁的慘況。速克達狹小的曲軸箱先天就限制了連桿長度，過度拉長衝程只會帶來毀滅性的側向推力與二階慣性。我們一律建議在原廠曲軸箱的物理極限內，進行合適的輕中度擴缸與傳動匹配，這樣不僅馬力輸出紮實，更能確保日常代步的絕對耐用度。
六、 來自四輪界與萬轉神話的幾何鐵證

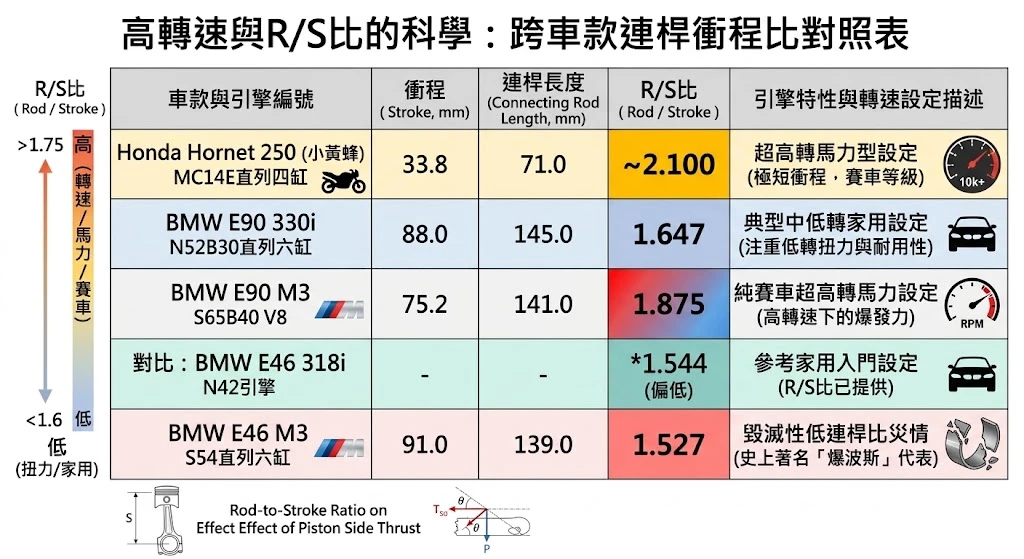

Honda Hornet 250 憑藉高達 2.100 的 R/S 比達成萬轉極限，而 BMW S54 引擎則因 1.527 的低比值面臨波斯碎裂挑戰。
覺得 0.114 的差異不夠說服力？我們來看看四輪界與高轉速重機的幾何密碼。
- 萬轉神話：Honda Hornet 250 (小黃蜂)
搭載 MC14E 直列四缸萬轉引擎。原廠衝程僅 33.8 mm，連桿長度 71.0 mm。實際 R/S 比：71.0 / 33.8 ≈ 2.100！完全屬於賽車等級的超高 R/S 比。 - 同底盤的不同性格：BMW E90
- E90 330i (N52B30)：衝程 88.0 mm，連桿 145.0 mm。R/S 比 = 1.647（典型中低轉家用設定）。
- E90 M3 (S65B40 V8)：衝程 75.2 mm，連桿 141.0 mm。R/S 比 = 1.875（純賽車超高轉馬力設定）。
- 毀滅性的低連桿比災情：BMW E46 M3 (S54 引擎)
雖然 E46 318i（N42 引擎）的 R/S 比也有 1.544 的偏低設定，但 E46 M3 的 S54 引擎卻是史上著名的「爆波斯（連桿軸承碎裂）」災情代表。S54 引擎連桿 139.0 mm，衝程 91.0 mm，R/S 比僅 1.527！- 側向擠壓：高達 8000 轉時，大傾角讓連桿大端的軸瓦承受劇烈的「側向擠壓應力」，瞬間擠出油膜。
- 連桿失圓變形：活塞在上死點的二階慣性撕裂力暴增，導致連桿大端微幅「失圓、拉長」，夾碎波斯並刮毀鍛造曲軸。
這也就是為什麼 BMW 在出廠時，必須把活塞插銷與曲軸波斯的組裝間隙壓縮到極小，並強制使用 10W-60 高黏度機油，因為 1.527 的低連桿比先天就製造了極端高危險的運作環境。
七、 結論：空間是速克達改裝無法打破的物理壁壘
速克達狹小的曲軸箱空間限制了連桿長度的擴展，迫使大改長行程必須墊高金屬氣缸墊片以防活塞撞擊。
為什麼空間是勁戰、DRG、JET 等熱門速克達的改裝壁壘？為什麼大改長行程需要墊「金屬氣缸墊片」？

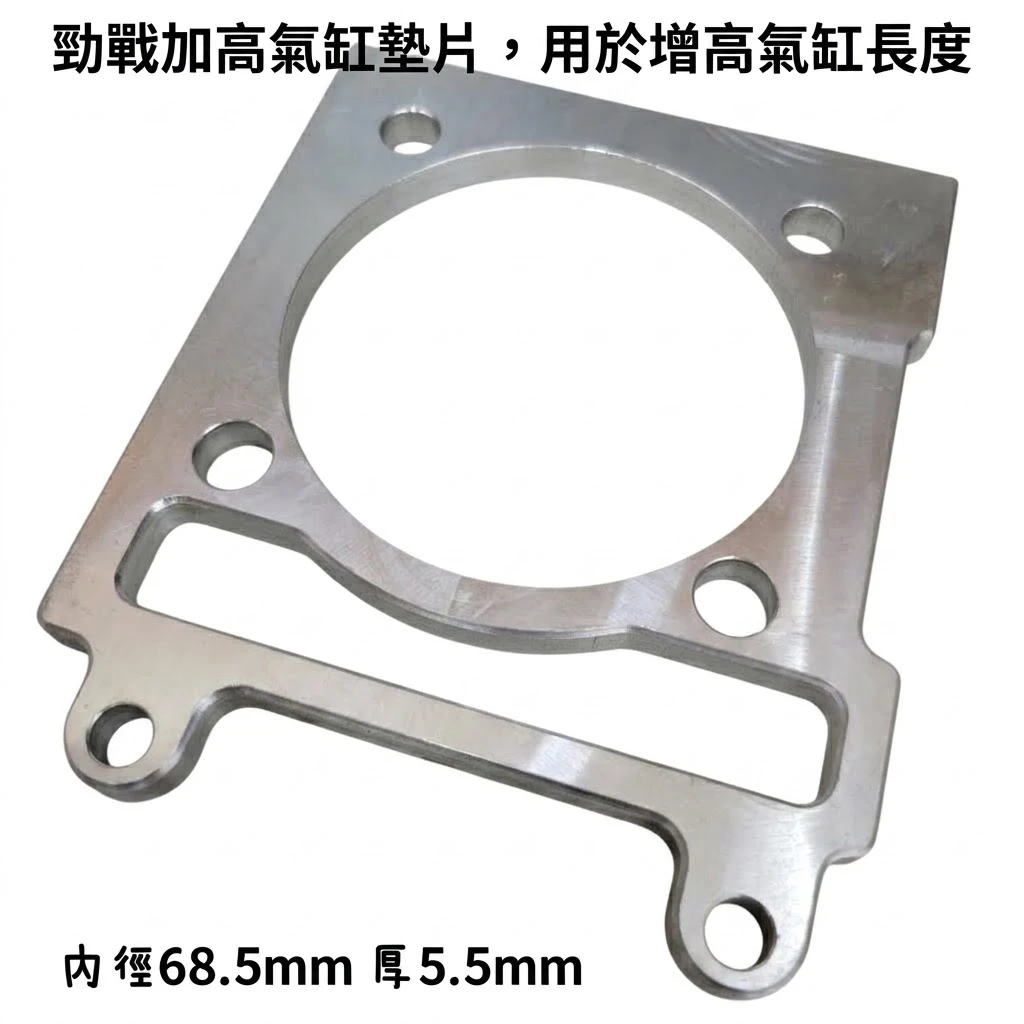

當你為了維持 R/S 比而加長連桿，活塞的頂點（Deck Height）就會跟著往上凸。為了不讓活塞撞破汽缸頭，汽缸就必須「長高」。為了容納加長的連桿，改裝界必須在汽缸下方墊高極厚的金屬墊片（俗稱「厚片吐司」）。當引擎拉長到一定程度，本體就必須後移以解決車台干涉，排氣管也必須重做。

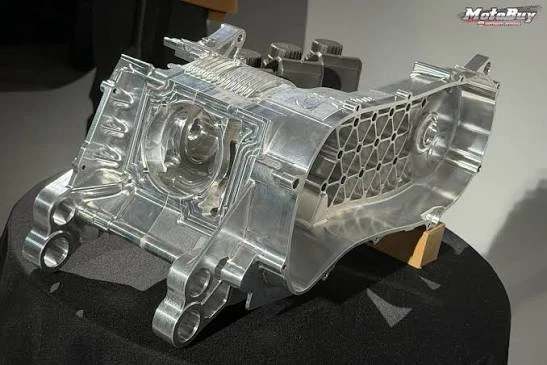

最致命的是，礙於速克達引擎本體（CASE）空間狹小，長行程曲軸理應加寬、軸承規格應加大，甚至改用「波斯軸瓦」來承受大馬力。但速克達本來就是採用滾珠軸承的低成本結構。為了解決空間與剛性問題，坊間緊繃改裝才會出現高昂的「CNC 引擎本體」。但在有引擎號碼的道路用車上，這是不可能實現的。

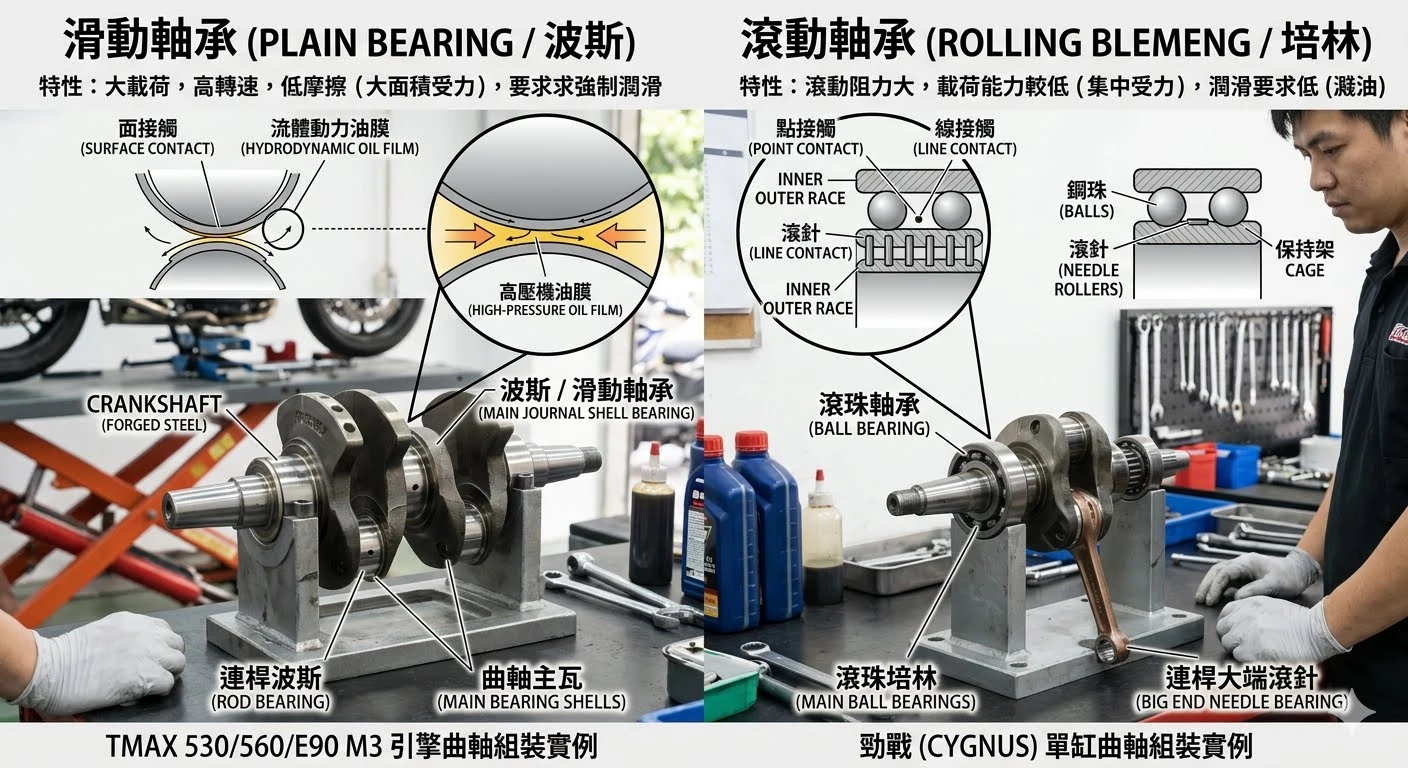

八、 為什麼 TMAX 要用「軸瓦（波斯）」，而勁戰原廠用「培林（滾珠軸承）」？
TMAX 560 採用面接觸的金屬軸瓦波斯，承受爆炸衝擊力極強，遠勝於勁戰原廠線接觸的滾珠培林。
這兩者的機械結構差異，直接決定了引擎承受衝擊的極限：
| 比較維度 | 勁戰原廠 / 白牌小車 (滾珠/滾針培林) | Yamaha TMAX 530/560 (全引擎滑動軸瓦) |
|---|---|---|
| 結構規格 | 點接觸或線接觸。 | 面接觸。 |
| 承受衝擊力 | 弱（高壓力下鋼珠容易產生金屬疲勞或麻點）。 | 極強（高壓衝擊承載力極大）。 |
| 潤滑系統要求 | 壓力和流量需求極低（靠曲軸潑濺或低壓機油即可潤滑，甚至冷車直接騎也不易咬死）。 | 必須極高（絕對依賴強制高壓機油幫浦建立油膜）。 |
| 運作精緻度 | 震動與滾動的機械雜音較為明顯。 | 靜音、極致滑順、磨擦阻力低（曲軸處於油膜懸浮狀態）。 |
| 設計考量與必然性 | 單缸小車排氣量小，爆炸衝擊力在鋼珠材料容許值內，設計成本低、容錯率高。 | TMAX 雙缸點火搭配重達數公斤的曲軸總成，每一下爆炸衝擊應力都極大。如果用滾針培林，鋼針會在極短時間內被壓碎。「瓦」是透過高壓機油將曲軸「懸浮」在軸瓦中間，金屬間完全不接觸。這賦予了 TMAX 長時間承受高速巡航與大扭力爆發的本錢。 |
🛠️ 實務維修與改裝的殘酷現實
這個設計差異，直接決定了兩者在維修與緊繃改裝時的難易度截然不同：
- 勁戰改裝（培林流）：勁戰拉 1000 條曲軸時，店家只要用油壓台壓出舊培林，換上進口 C3/C4 強化培林即可完成。對機車壓力的要求沒有變態般提高，屬於容錯率較高的改裝但同時能承受的上限也較低許多。
- TMAX 維修（軸瓦流）：TMAX 若因黑油太久沒換導致「主軸瓦或連桿瓦燒融」，修復工程極度繁瑣。原廠軸瓦有分極細緻的顏色代號（藍瓦、黑瓦、棕瓦等厚度規格）。技師必須使用專用的塑膠間隙規（Plastigauge）鎖進曲軸箱，測量千分之一公分級別的油隙。顏色配錯間隙過窄，一發動直接秒縮爆瓦；間隙太寬，機油當場洩壓，導致全引擎故障縮缸，但設定得當耐用度高出許多。
總結來說，TMAX 曲軸是標準的「汽車級軸瓦」設定。這也是為什麼玩 TMAX 一定要比照汽車與重機規格，絕對不能使用劣質機油，交換量與油壓必須絕對正常。否則一旦傷到軸瓦，配瓦抓間隙的重做費用極度驚人！
這就是為什麼今川車業一再強調，道路用車「輕中幅度升級」即可。不要試圖打破物理極限，因為狹小的曲軸箱與滾珠軸承設計，形成了就算換再多強化連桿或金屬氣缸墊片，都無法跨越的先天物理壁壘！
💡 常見問題 (FAQ)
長連桿短連桿的差異性？
高 R/S 比的優勢：活塞在上死點停留時間長，下行速度均勻。這給了氣門充足的時間進行「掃除效應（Scavenging）」，高轉速下吸氣更飽滿。低 R/S 比的劣勢：活塞剛離開上死點就「瞬間下墜」。高轉速下，氣門開度根本跟不上活塞下墜的速度，導致氣流產生嚴重的湍流與真空窒息，高轉速馬力直接軟掉。
為什麼勁戰大改長行程要金屬氣缸墊片？
當為了維持 R/S 比而加長連桿，活塞的頂點就會往上凸。為了不讓活塞撞破汽缸頭，汽缸就必須「長高」。因此改裝界必須在汽缸下方墊高極厚的金屬墊片來解決空間限制。
改長行程曲軸後震動較大？
低 R/S 比會徹底扭曲活塞在上下死點的加速度曲線。活塞接近上死點時減速極短、極度突兀，到達頂點後向下彈開的速度極其劇烈，產生龐大的二階慣性力，導致引擎運轉震動明顯變大。
【國際權威網站與理論支持 (International Theoretical Support & Citations)】
為了提供車友最正確的科學改裝觀念，本文之引擎幾何、側向推力與活塞運動學分析，均對標以下國際權威內燃機與車輛工程文獻：
- 連桿衝程比與波斯軸承負載 (Rod-to-Stroke Ratio & Bearing Load)： 參照國際汽車工程學會 (SAE) 技術文獻與約翰霍普金斯大學內燃機研究 《SAE Technical Papers》。當 R/S 比降至 1.55 以下時，活塞側向推力急遽增加，連桿大端軸瓦（Rod Bearing）的流體動壓潤滑油膜極易在極端正反向加速度下破裂（Squeezed out），完美印證了 BMW S54 引擎與大條數速克達改裝容易「爆波斯」或「碎培林」的物理死穴。
- 二階慣性力與死點加速度 (Second-Order Inertia Forces)： 依據 《Shigley's Mechanical Engineering Design》（機械工程設計權威教科書），活塞運動加速度公式中包含二階諧波項。連桿越短，上死點的拉伸慣性力呈轉速平方暴增，這正是低 R/S 比引擎容易發生連桿小端失圓、產生劇烈運轉震動與連桿斷裂的底層原因。
- 容積效率與氣門正時 (Volumetric Efficiency & Scavenging)： 參照 A. Graham Bell 著 《Four-Stroke Performance Tuning》。書中證實高 R/S 比能增加活塞在上死點的駐留時間（Dwell Time），強化高轉速時的掃氣效應（Scavenging），使引擎具備萬轉延伸性；反之低 R/S 比則面臨高轉速進氣窒息。
⚠️ 安全警語:本技術文章僅供工程學術研究與賽道改裝參考，實際道路行駛請遵守台灣交通法規。車輛改裝相關操作須具備專業知識技能，並於安全場所下操作＆進行測試。
